當前位置：首頁->產品展示->功放IC->CS8625（適用于電瓶拉桿音箱的25W單聲道D類音頻功放IC）

產品名稱：	CS8625（適用于電瓶拉桿音箱的25W單聲道D類音頻功放IC）
封裝形式：	TSSOP-24
兼容型號：
產品功能：	25W/24V/8Ω
產品規格書下載： CS8625.PDF

在線客服：	李湘寧 2850985550 鄢先輝 2850985542 張代明 3003290139 13713728695

申請樣品：	申請樣品

詳細介紹

產品概述

CS8625C是一款25W單聲道D類音頻功放IC，先進的EMI抑制技術使得在輸出端采用廉價的鐵氧體磁珠濾波器就可以滿足EMC需求，內部包括一個功率可調限制器和直流檢測電路來對揚聲器進行保護。功率可調限制器允許用戶設定一個比電源電壓低的虛擬電壓來限制流過揚聲器的總電流，直流檢測電路在輸入電容損壞或者輸入短路時關斷輸出級。
CS8625C內置了過流保護，短路保護和過熱保護，有效的保護芯片在異常的工作條件下不被損壞。CS8625C可以驅動低至4Ω負載的揚聲器，高達90%的效率，使得在播放音樂的時候不需要額外的散熱器。

性能特點

輸出功率
      PO at10% THD+N，VDD=12V RL=4Ω 17W（典型值）
      PO at10% THD+N，VDD=14V RL=4Ω 24W（典型值）
      PO at10% THD+N，VDD=24V RL=8Ω 25W（典型值）
效率高達90%，無需散熱片
較大的電壓電壓范圍7V~26V
免濾波功能
揚聲器保護包括可調功率限制器和直流保護
輸出管腳方便布線布局
良好短路保護和具備自動恢復功能的溫度保護
良好的失真和防噗聲功能
差分輸入
四級增益可調
TSSOP24封裝，額定工作溫度-40℃~85℃

產品應用
LCD TV，家庭音響系統，電瓶拉桿音箱等。

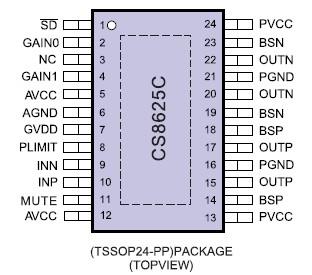

引腳排列

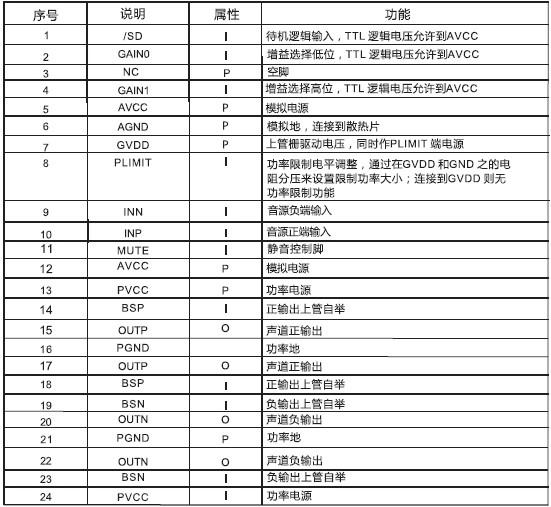

引腳定義

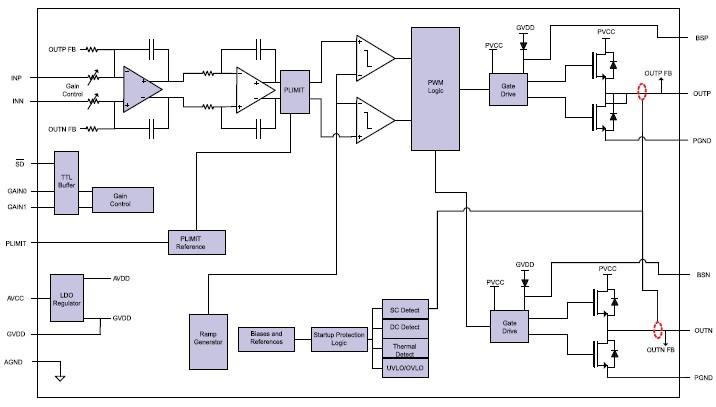

功能框圖

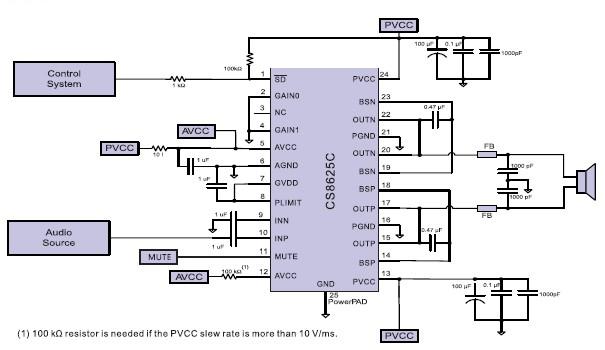

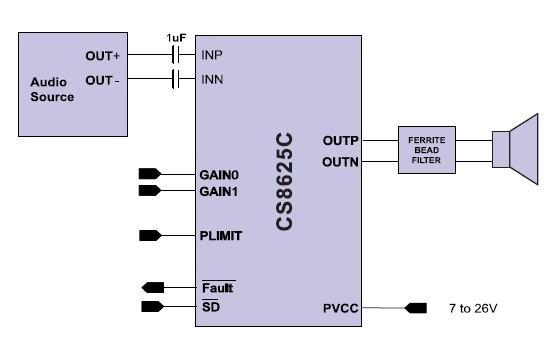

典型應用電路圖

（差分輸入應用線路圖）

（差分輸入應用線路圖）
