當前位置：首頁->產品展示->功放IC->CS83702(單節鋰電池3.7V供電內置升壓18W單聲道D類音頻功放IC） |
|
|
| 產品名稱： |
CS83702(單節鋰電池3.7V供電內置升壓18W單聲道D類音頻功放IC） |
| 封裝形式： |
EQA-16 |
| 兼容型號： |
CS83705 |
| 產品功能： |
PO at 10% THD+N, VIN = 3.7V
RL = 4 Ω 10.1W(D MODE NCN OFF）
或PO at 10% THD+N, VIN = 3.7V
RL = 2Ω+22µH Ω 18W(D MODE NCN OFF）
|
產品規格書下載： CS83702.pdf |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
概要
CS83702E是一款適用于單節鋰電池供電應用,固定增益,帶三種防破音模式,AB/D切換,靜音功能,內置BOOST升壓模塊的R類單聲道音頻功率放大器。在單節鋰電池供電的情況下,CS83702E可以驅動低至2Ω的揚聲器,最大輸出18W的恒定功率;CS83702E AB類D類可切換模式的設計,最大限度的減少音頻子系統中功放對FM的干擾,為終端產品提供了極致的功率輸出.
CS83702E的全差分架構和極高的PSRR有效地提高對RF噪聲的抑制能力。無需濾波器的PWM調制結構及內置的BOOST升壓模塊 ,以及CS83702E采用專有的AERC((Adaptive Edge Rate Control)技術,在音頻全帶寬范圍內極大地降低了EMI的干擾，對60cm的音頻線 ，在FCC的標準下具有超過20dB的裕量,另外CS83702E內置了過流保護,短路保護和過熱 保護,有效的保護芯片在異常的工作條件下不被損壞。
CS83702E提供了纖小的的EQA16封裝形式供客戶選擇 ,封裝尺寸和 ESOP8一致 ,其額定的工作溫度范圍為 -40℃至85℃。
描述
內置BOOST模塊R類結構,集成AB類D類兩種模式
輸出功率
PO at 10% THD+N, VIN = 3.7V
RL = 4 Ω 10.1W(D MODE NCN OFF）
PO at 10% THD+N, VIN = 3.7V
RL = 2Ω+22µH Ω 18W(D MODE NCN OFF）
優異的"噼噗-咔嗒"(pop-noise)雜音抑制能力
工作電壓范圍：2.7V到5.5V
擴頻功能
固定64倍增益，集成10K輸入電阻,640K反饋電阻
內置三種防破音模式
無需濾波的Class-D結構
最高84%的效率(Vbat=4.2V)
高電源抑制比(PSRR)：在217Hz下為70dB
啟動時間 (200ms)
靜態電流 (22mA)
低關斷電流 (1µA)
過流保護，短路保護和過熱保護
應用
便攜式藍牙音箱
拉桿音箱

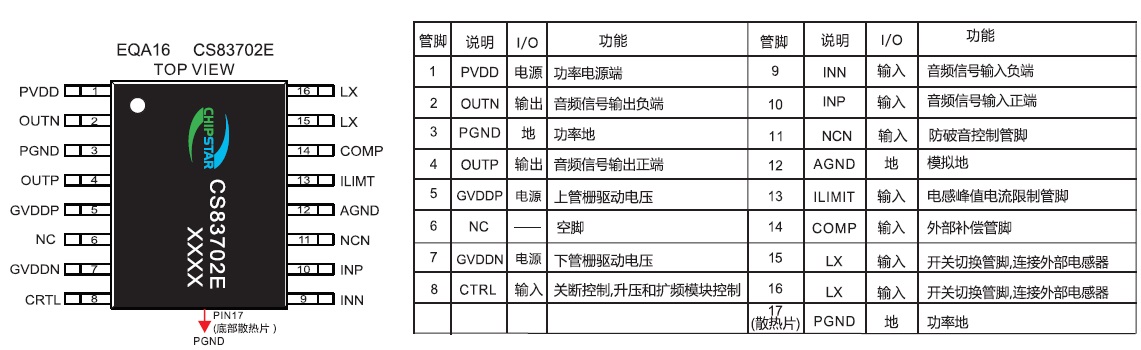

引腳排列及定義

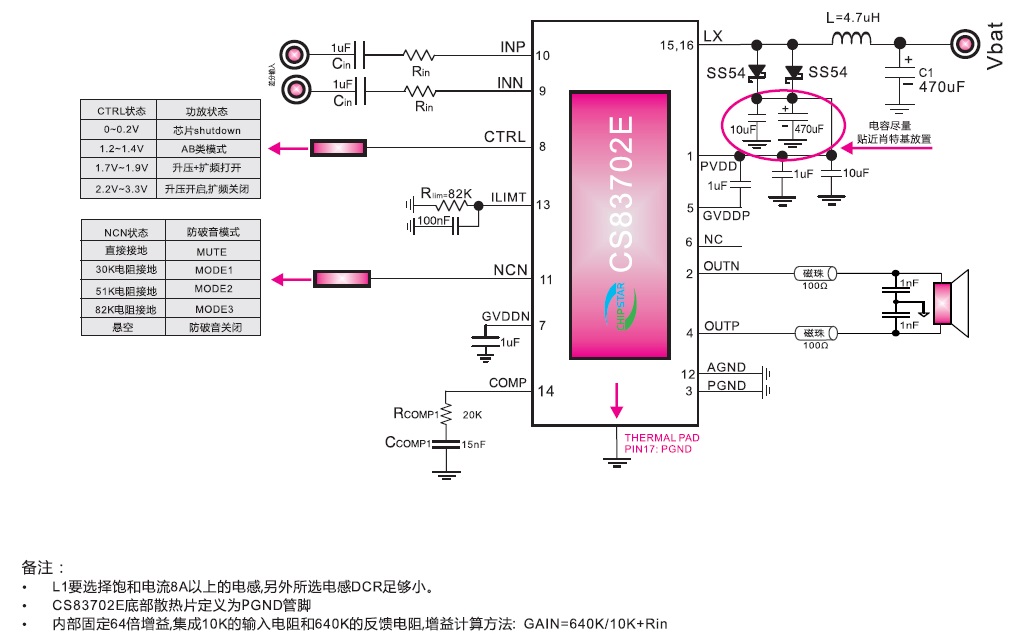

典型應用原理圖
|
|
| |
|
|
| |
| |
|
