當前位置：首頁->產品展示->功放IC->HT366(具有防破音功能的2×20W立體聲D類音頻功放IC） |
|
|
| 產品名稱： |
HT366(具有防破音功能的2×20W立體聲D類音頻功放IC） |
| 封裝形式： |
TSSOP-28 |
| 兼容型號： |
TPA3110/AD52068/CS3817 |
| 產品功能： |
2×22W(VDD=14V, RL=4Ω, THD+N=10%)或34W (VDD=16V, RL=4Ω, THD+N=10%) |
產品規格書下載： |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
概述
HT366是一款高效D類音頻功率放大器。 在14V供電的立體聲（BTL）模式、THD+N=10% 條件下，能夠持續提供2*20W/4Ω功率輸出；在單聲道（PBTL）、模式、THD+N=10%條件下，能夠持續提供34W/4Ω功率輸出。
HT366具有先進的擴頻功能來抑制EMI，使用價格低廉且小體積鐵氧體磁珠可滿足EMC要求。
此外，HT366內置關斷功能使待機電流最小化，還集成了過壓保護、直流保護、短路保護、熱保護和電源欠壓異常保護等功能，可全面防止出現故障。
HT366具有防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音），也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。
特點
・輸出功率（BTL模式）2×22W (VDD=14V, RL=4Ω, THD+N=10%)
・輸出功率（PBTL模式）34W(VDD=16V, RL=4Ω, THD+N=10%)
・單電源系統，4.5V-16V寬電壓輸入范圍
・ACF防破音功能可選
・超過90%效率，無需散熱器
・可選輸出模式：BD和1SPW
・擴頻功能，免電感濾波
・模擬差分/單端輸入，輸出模式立體聲/單聲道可選
・可選增益：32dB/17.6dB
・保護功能：過壓/過流/過熱/欠壓異常，直流檢測和短路保護
・無鉛無鹵封裝，ETSSOP28
應用
・條形音箱 ・無線智能音箱 ・便攜式音箱 ・消費類音頻應用 ・拉桿音箱 ・LCD電視/監視器

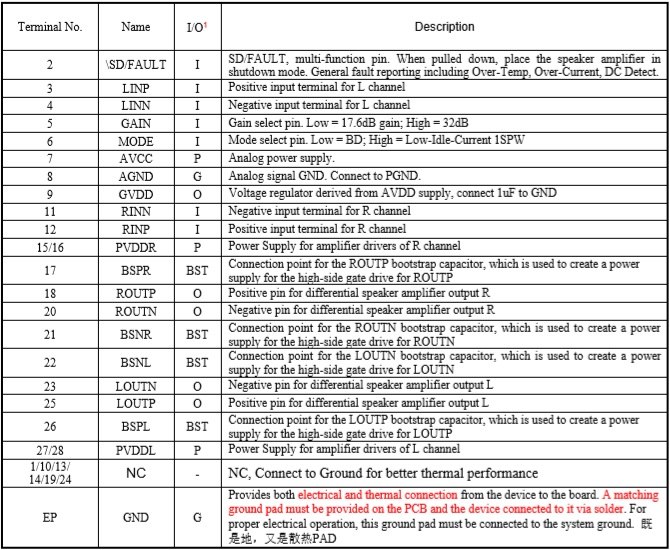

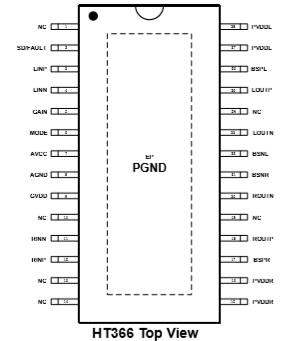

管腳排列及定義

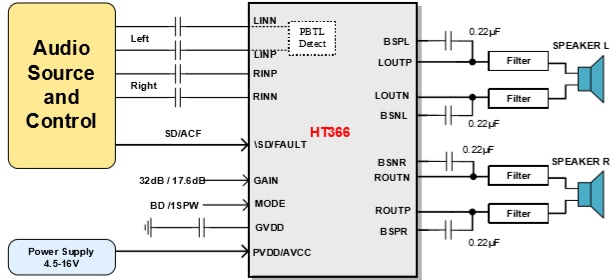

典型應用原理圖
|
|
| |
|
|
| |
| |
|
