概述

HT338是一款高效D類音頻功率放大器。 在24V供電的立體聲（BTL）模式、THD+N=10% 條件下，能夠持續提供2*40W/6Ω功率輸出；在 單聲道（PBTL）、模式、THD+N=10%條件下， 能夠持續提供100W/3Ω功率輸出。

HT338具有先進的擴頻功能來抑制EMI。

此外，HT338內置關斷功能使待機電流最 小化，還集成了過壓保護、直流保護、短路保 護、熱保護和電源欠壓異常保護等功能，可全 面防止出現故障。

特點

・輸出功率（BTL模式）

2×40W (VDD=18V, RL=4Ω, THD+N=10%)

2×50W (VDD=24V, RL=6Ω, THD+N=10%)

2×40W (VDD=24V, RL=8Ω, THD+N=10%)

・輸出功率（PBTL模式） 80W (VDD=24V, RL=4Ω, THD+N=10%)

・單電源系統，4.5V-26V寬電壓輸入范圍

・超過90%效率，無需散熱器

・擴頻功能

・模擬差分/單端輸入，輸出模式立體聲/單聲道可選

・可選增益：32dB/26dB

・保護功能：過壓/過流/過熱/欠壓異常，直流檢測 和短路保護

・無鉛無鹵封裝，ETSSOP28

應用

・條形音箱 ・無線智能音箱 ・便攜式音箱・消費類音頻應用 ・拉桿音箱・LCD電視/監視器

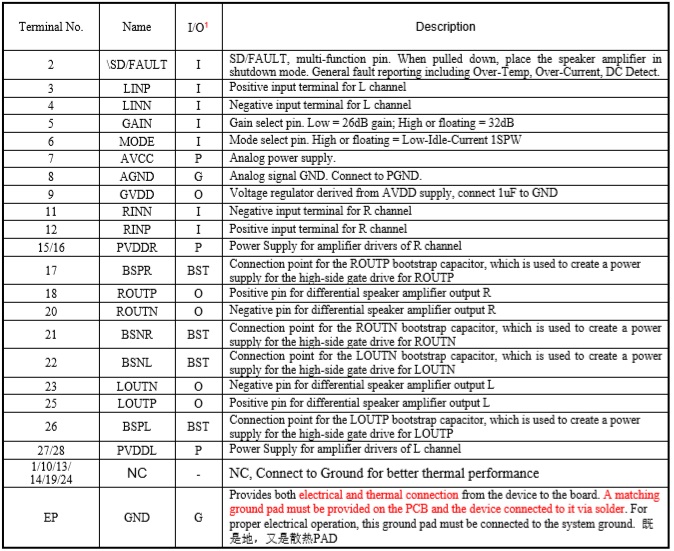

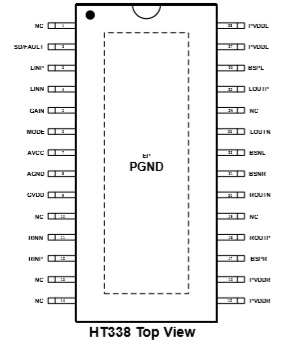

管腳排列及定義

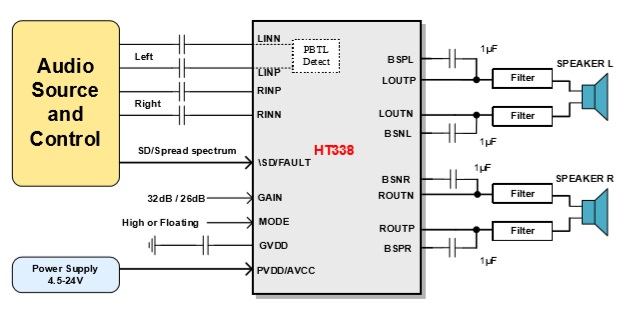

典型應用原理圖
