當前位置：首頁->產品展示->功放IC->CS86189(無濾波2X25W立體聲D類功放IC) |
|
|
| 產品名稱： |
CS86189(無濾波2X25W立體聲D類功放IC) |
| 封裝形式： |
TSSOP-28 |
| 兼容型號： |
TPA3110/CS8618/CS3815 |
| 產品功能： |
2X25.5W/14V/4Ω或47W/18V/4Ω |
產品規格書下載： CS86189.pdf |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
概要
CS86189C是一款2X25W（每聲道）立體聲高效D類音頻功率放大電路。在PBTL模式下，可以驅動低至2Ω 的負載，并14V供電情況下輸出50W的連續功率。先進的EMI抑制技術 使得在輸出端口采用廉價的鐵氧體磁珠濾波器就可以滿足EMC要求。CS86189C內置了短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。CS86189C具有高 達90%的效率，使得在播放音樂的時候不需要額外的散熱器。
CS86189C提供纖小的TSSOP28-PP封裝形式供客戶選擇,可以為客戶節省可觀的PCB面積，其額定的工作溫度范圍為-40℃至85℃。
描述
輸出功率
PO at 10% THD+N, VDD = 18V RL = 8 Ω 2X24W
PO at 10% THD+N, VDD = 14V RL = 4 Ω 2X25.5W
PO at 10% THD+N, VDD = 14V RL = 4 Ω 2X20W
PO at 10% THD+N, VDD = 18V RL = 4 Ω 47W(PBTL)
PO at 10% THD+N, VDD = 16V RL = 4 Ω 37W(PBTL)
PO at 10% THD+N, VDD = 14.5V RL=2 Ω 50W(PBTL)
效率高達90%，無需散熱片
較大的電源電壓范圍6V~18.5V
管腳兼容CS8618C
免濾波功能
輸出管腳方便布線布局
良好短路保護和具備自動恢復功能的溫度保護
良好的失真和防噗聲功能
四級增益可調
差分輸入
封裝
TSSOP28-PP
應用
LCD TV
家庭音響系統

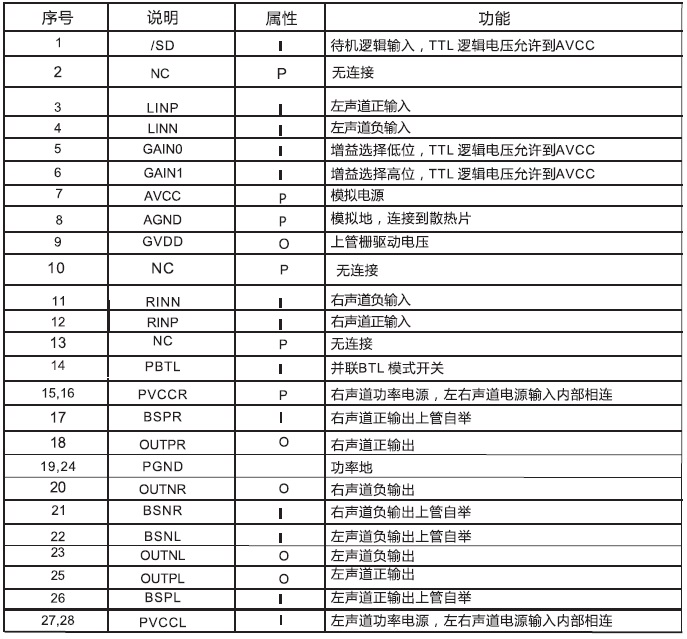

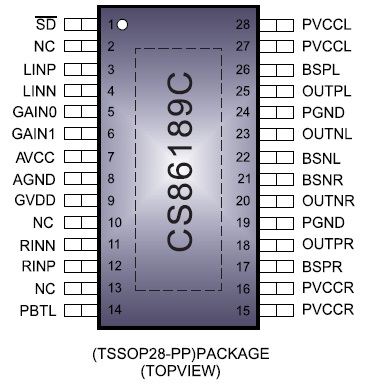

引腳排列以及定義

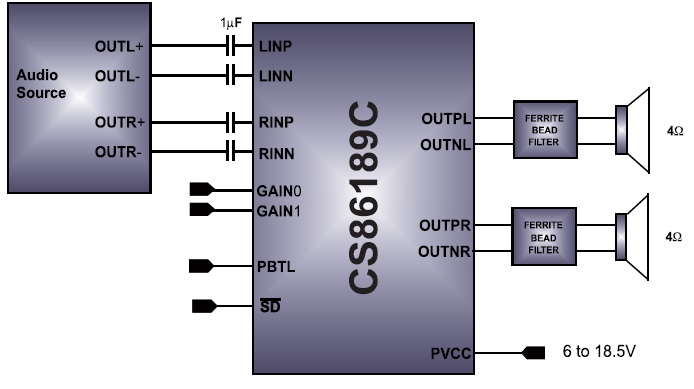

典型應用圖
|
|
| |
|
|
| |
| |
|
