當前位置：首頁->產品展示->功放IC->NS4268（集成32級DC音量控制、超低EMI、無需濾波器、立體聲耳機功能、3W雙聲道D類音頻功放IC） |
|
|
| 產品名稱： |
NS4268（集成32級DC音量控制、超低EMI、無需濾波器、立體聲耳機功能、3W雙聲道D類音頻功放IC） |
| 封裝形式： |
SOP-16 |
| 兼容型號： |
|
| 產品功能： |
2X3.0W/5V/3Ω |
產品規格書下載： NS4268.pdf |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
功能說明
NS4268是一款帶DC音量控制，超低EMI、無需濾波器、3W雙聲道D類音頻功放IC。另外，當耳機插頭接入插孔時，音頻功率放大器便以單端工作模式驅動立體聲耳機。NS4268帶DC音量控制功能，NS4268音量衰減范圍可從24dB的（DC_Vol = 0V時）到- 80dB（DC_Vol = 3.54V），共有32級調節。NS4268 采用先進的技術，在全帶寬范圍內極大地降低了EMI 干擾，最大限度地減少對其他部件的影響。為簡化音頻系統的設計，NS42688的橋式聯接揚聲器放大模式及單端立體耳機放大模式都在同一芯片上實現。NS4268 無需濾波器的 PWM 調制結構及反饋電阻內置方式減少了外部元件、PCB面積和系統成本。NS4268內置過流保護、過熱保護及欠壓保護功能，有效地保護芯片在異常工作狀況下不被損壞。并且利用擴頻技術充分優化全新電路設計，高達 90%的效率更加適合于便攜式音頻產品。 NS4268提供 SOP16封裝，額定的工作溫度范圍為-40℃至85℃。
主要特性
3W輸出功率（10% THD、5V電源、3Ω 負載）
0.1%THD+N（0.5W輸出功率、5V電源）
32級DC音量調節
優異的全帶寬 EMI抑制能力
優異的“上電，掉電”噪聲抑制
90%的效率
高 PSRR：-80dB（217Hz）
工作電壓范圍：2.5V～5.25V
過流保護、過熱保護、欠壓保護
立體聲耳機放大模式
SOP16封裝
應用領域
手提電腦
DVD

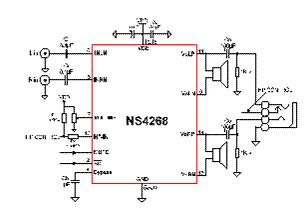

應用原理圖
|
|
| |
|
|
| |
| |
|
