概要
CS86817E是一款5-24V寬電壓應用，內置BOOST升壓模塊R類音頻功率放大器,CS86817E可單聲道也可以立體聲使用。
CS86817E在2-5節鋰電供電情況下，喇叭為4Ω，最高可以設置到26V輸出電壓，實現2×70W@1%的功率，單聲道可以設置到28V，實現90W@1%的功率；當負載為3Ω，單聲道可實現118W@1%的功率。
CS86817E的全差分架構和極高的PSRR有效地提高了CS86817E對噪聲的抑制能力。無需濾波器的PWM調制結構及內置的BOOST升壓模塊，以及CS86817E采用專有的AERC(Adaptive Edge Rate Control)技術，在音頻全帶寬范圍內極大地降低了EMI的干擾。
另外CS86817E內置了過流保護、短路保護和過溫保護，有效的保護芯片在異常的工作條件下不被損壞。
CS86817E提供了獨特的頂部散熱片的EQB28封裝形式供客戶選擇，其額定的工作溫度范圍為-40℃至85℃。
描述
工作電壓范圍：5-24V，BOOST模塊最高電壓28V
BOOST內部斜坡補償?shù)碾娏骺刂颇Ｊ娇刂疲泦涌烧{(diào)
BOOST模塊50K-1MKz的可調工作頻率，外部時鐘同步功能
輸出功率
RL=4Ω(立體聲）
VIN=6.5-24V PVcc=24V P0=2×60W@THD+N=1%
VIN=6.5-24V PVcc=26V P0=2×70W@THD+N=1%
RL=4Ω PBTL懸空（單聲道）
VIN=6.5-24V PVcc=26V P0=118W@THD+N=1%
優異的"噼噗-咔嗒"(pop-noise)雜音抑制能力
無需濾波的CLASS-D結構
90%的效率@VIN=8.4V，PVCC=12V.PO=1×12W
高電源抑制比（PSRR），在217Hz下為72dB
啟動時間（220ms）
靜態電流（50mA）；
低關斷電流（15μA）
過流保護，短路保護和過熱保護
應用
藍牙音箱、廣場舞音箱、低音炮、車載音頻等

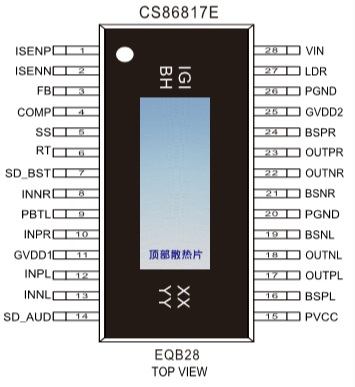

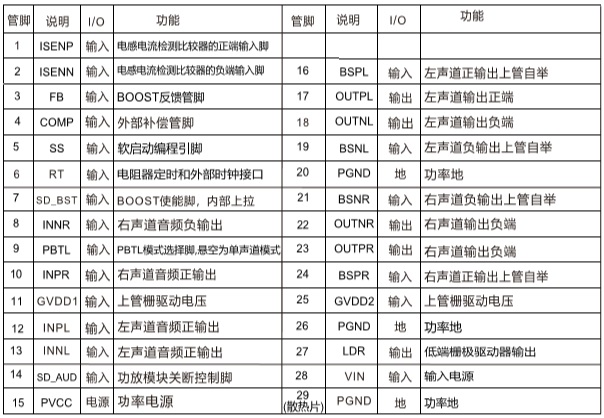

管腳排列以及應用

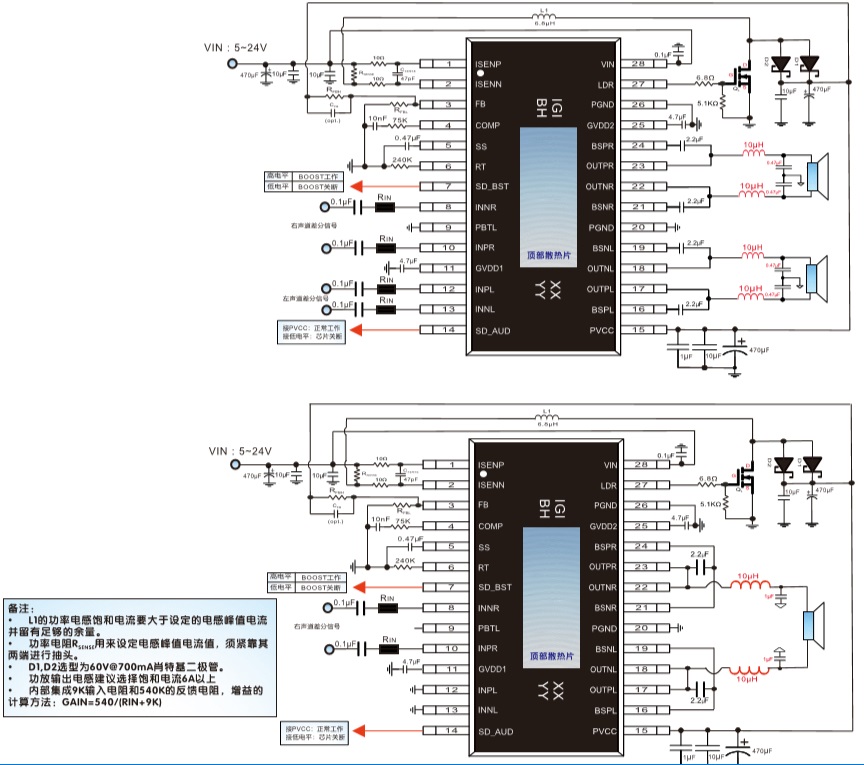

典型應用圖
