概述
ACM3221是一款單聲道3.2W D類音頻功率放大器。其卓越的音頻性能，高效且低功耗。ACM3221通過一個管腳可提供五種可選增益設置（-3dB、0dB、3dB、6dB和12dB）。
主動跟蹤限制、邊緣速率和超調控制電路大大降低了EMI。無濾波器擴頻調制方案消除了對傳統D類設備中的輸出濾波器的必須配備。這些功能大大簡化了外圍應用，節省PCB面積。ACM3221在3.7V時靜態功耗<1.2mA（5V時約1.5mA），超低靜態電流延長便攜式電池的壽命應用。
ACM3221提供兩種封裝：9pin WLP（1.0mm x 1.0mm）以及0.3mm間距和8pin DFN（2.0mm x 2.0mm）
ACM3221工作溫度范圍在-40℃至+85℃。
特征
單電源電壓PVDD: 2.5V至5.5V
輸出功率
1×2.6W，1%THD+N，5V，4Ω
1×1.4W，1%THD+N，5V，8Ω
卓越的音頻性能
THD+N≤0.03% / 1W、1kHz、PVDD=5V
本底噪聲≤12uVrms/A加權
輸出失調電壓<=1mV
效率93%@1.7W/8Ω
低靜態電流：<1.2mA，PVDD=3.7
開關機POP聲抑制功能
低EMI技術,支持?jǐn)U頻模式
多種增益可選，12dB、6dB、3dB、0dB、-3dB固定增益設置
熱保護和過電流保護、欠壓檢測
應用
手機/手表、平板、便攜式音頻播放器、TWS/OWS耳機、VR/AR眼鏡等
管腳排列及定義

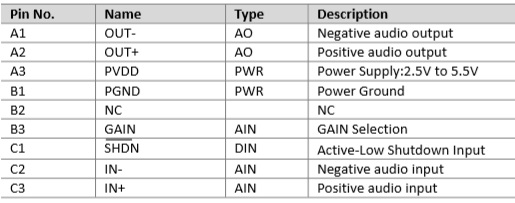

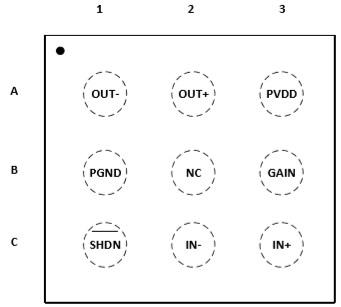

ACM3221 WLP9

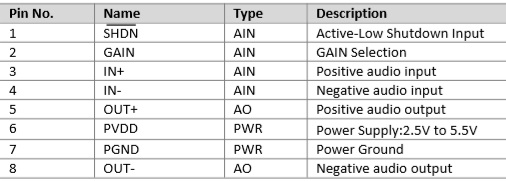

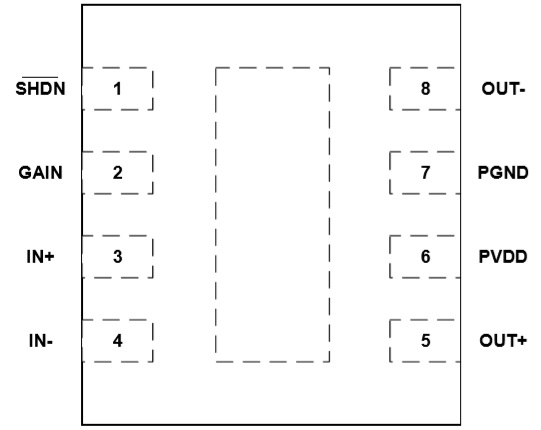

ACM3221 DFN8L

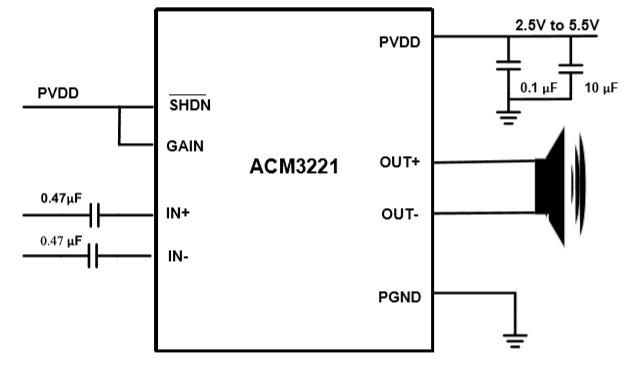

應用原理圖
