簡要介紹
ACM6763是一款三相無刷直流電機驅動芯片，內部集成 無感三相無刷電機驅動算法、相電流檢測電流電路、柵極驅動電路以及功率MOS管. 支持最大5A的相電流.
ACM6763 的高集成度以及精簡外圍特別適用于高功率密 度、小尺寸、靜音要求高的三相無刷電機驅動器應用場景.
ACM6763 支持 180゜正弦驅動，有效避免因高次諧波導致的電磁音干擾 ACM6763可以根據用戶提供的電機參數進行有效啟動、加速以及恒轉速運行.用戶參數可以通過燒寫長期固定(硬件模式，內部 EEPROM 編程燒寫)或者通過 I2C 在線控制（軟件模式，通過 I2C 寄存器進行參數初始化或者在線控制）. ACM6763支持多種速度控制.外部 PWM 占空比調速、外部模擬電壓調速、I2C 寄存器調速以及外部PWM頻率調速.
ACM6763支持多種保護機制用來保護自身以及外部電機.
功能
工作電壓范圍: 4.5V to 32V. 支持車載40V拋負載操作.
上側MOS+下側MOS:180mΩ, 5A輸出電流能力
180˚ 正弦驅動，低噪聲
無感或者單霍爾運行,無需外部電流檢測電阻
內部集成5V和3.3V LDO
FG管腳速度指示
Fault 指示
剎車控制
- BRAKE 管腳剎車控制
- I2C 接口: 剎車命令
4 種靈活的速度控制方式
- 特定的速度控制管腳SPEED : 接受外部模擬電壓調速或者PWM占空比調速或者外部Clock調速
- I2C寄存器控制調速
保護功能
- 過流保護
- 堵轉保護
- 過壓/欠壓保護
- 過溫保護
- 電壓防倒灌 (防過沖)機制
靜態(tài)電流（待機模式下）:150uA,通過I2C速度命令（速度配置為零）且外部SPEED 管腳電壓為零
靜態(tài)電流 (休眠模式下): 20uA,通過外部SPEED 管腳電壓變高喚醒
應用
風扇類電機驅動、水泵類電機驅動、其他較恒定負載類應用等

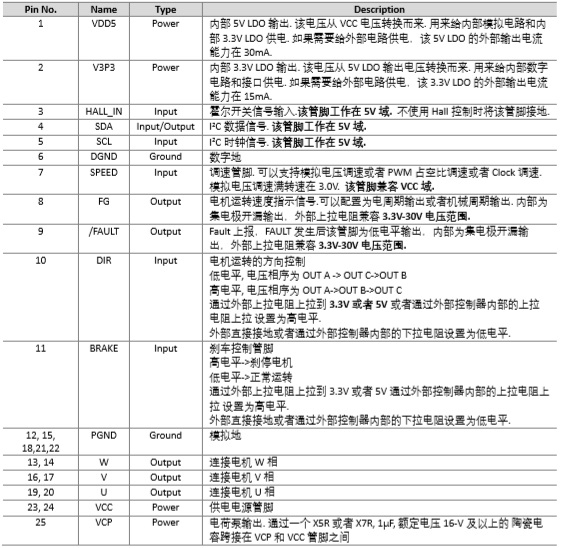

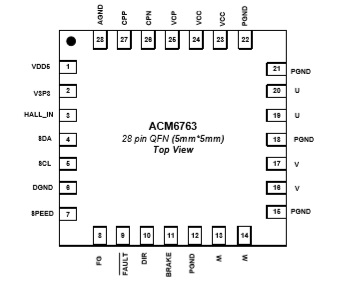

管腳定義以及管腳功能描述

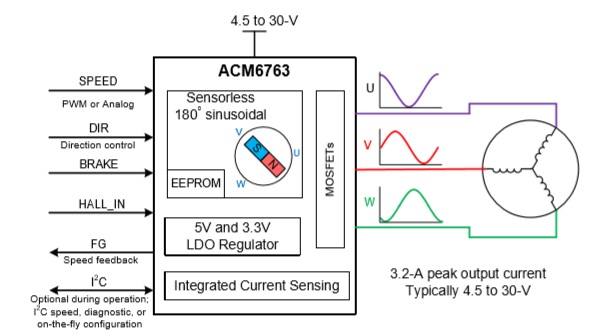

簡易原理圖

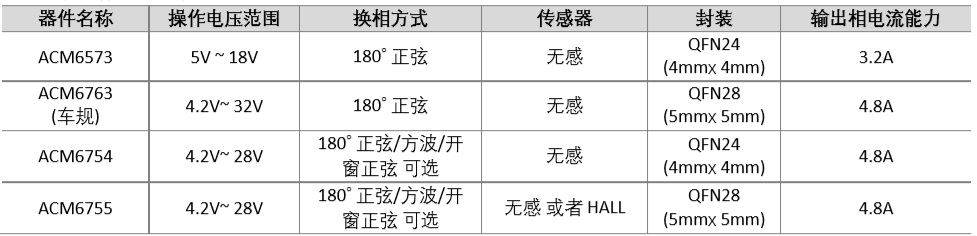

三相直流無刷電機驅動芯片系列產品目錄如下：
