描述
HTD9202為攝像機、智能門鎖、玩具等低電壓應用或電 池供電產品提供一種集成的電機驅動器解決方案。HTD9202可以驅動一個直流有刷電機或螺線管等感性負載，提供高達2.0A的驅動電流。該器件工作電源電壓范圍為2-6V，包含過溫、欠壓鎖定等完備的保護功能。
HTD9202具有一個PWM (IN1/IN2)輸入接口。
HTD9202提供三種封裝形式，一種是帶有散熱焊盤的 DFN8(2mm×2mm) 封裝，另兩種是SOP8和SOT23-6封裝，均是無鉛產品，符合環保標準。
特點
●獨立的H橋驅動電路
●驅動一個直流有刷電機或其它感性負載
●低RDS(ON)電阻，0.3Ω（HS+LS）
●2.0A連續驅動輸出-DFN8封裝 1.8A連續驅動輸出-SOP8&SOT23-6封裝
●寬電壓供電范圍，2-6V
●支持低功耗休眠模式
●過溫關斷電路
●欠壓鎖定保護
應用
攝像機、消費類產品、玩具、機器人、智能門鎖等

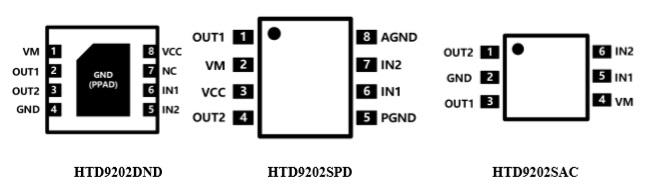

管腳定義

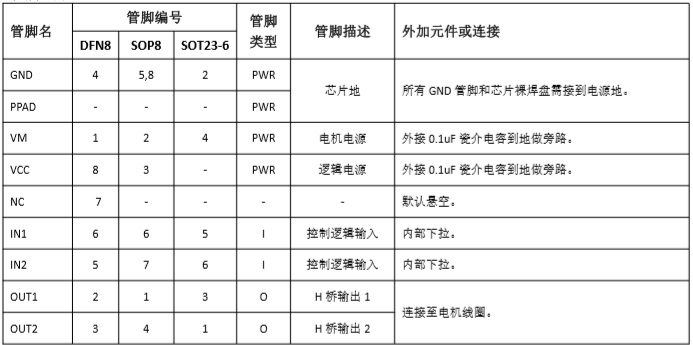

管腳列表

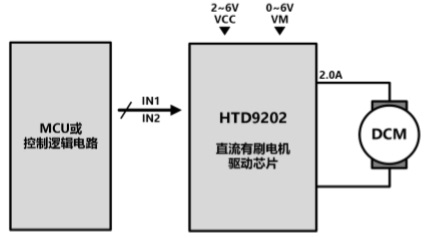

典型應用原理圖
