概述
HT32201是一款高效的2.1聲道D類音頻功率放大器。在14.5V供電，能夠持續提供30W/4Ω +2×15W/8Ω的功率輸出。
HT32201具有先進的擴頻功能來抑制EMI，使用價格低廉且小體積鐵氧體磁珠可滿足EMC要求。
此外，HT32201內置關斷功能使待機電流最小化，還集成了過壓保護、直流保護、短路保護、 熱保護和電源欠壓異常保護等功能，可全面防止出現故障。
特點
・輸出功率
2×12W+24W (VDD=14.5V, RL=2×8Ω+4Ω, THD+N=1%)
2×15W+30W (VDD=14.5V, RL=2×8Ω+4Ω, THD+N=10%) 2×8W+16W (VDD=12V, RL=2×8Ω+4Ω, THD+N=1%)
2×10W+20W (VDD=12V, RL=2×8Ω+4Ω, THD+N=10%)
・單電源系統，4.5V-18V寬電壓輸入范圍
・超過90%效率，無需散熱器
・擴頻功能，免電感濾波
・模擬差分/單端輸入
・保護功能：過壓/過流/過熱/欠壓異常，直流檢測和短路保護
・無鉛無鹵封裝，QFN6×6-36L
應用
・藍牙/ Wi-Fi音箱 ・消費類音頻系統

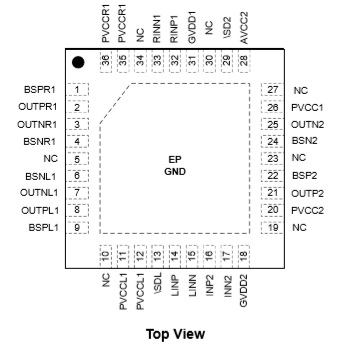

引腳信息

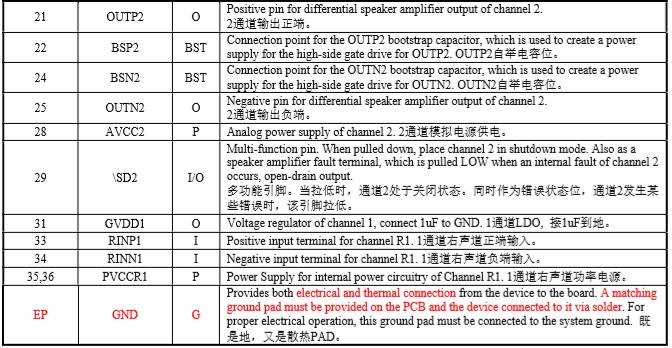

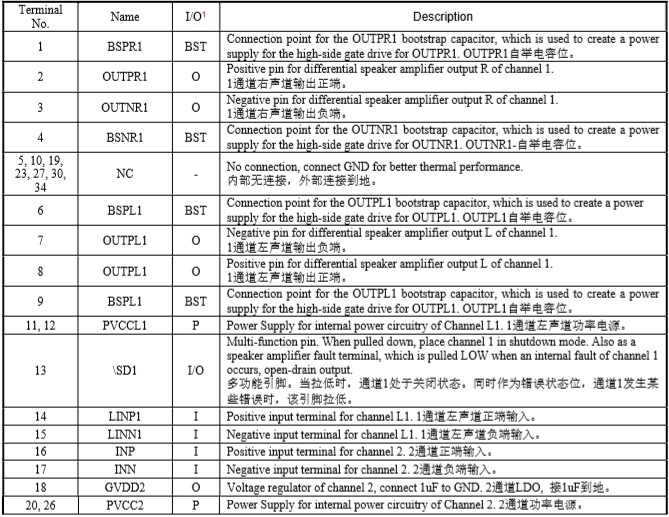

引腳定義

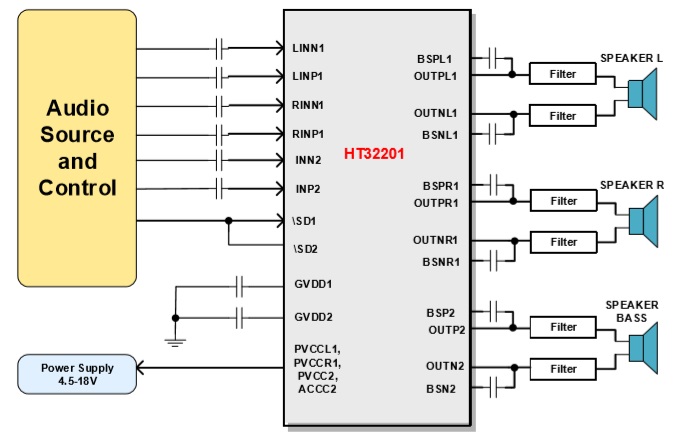

典型應用圖
