描述
DVC1036是一款采用車規級高壓 BCD 工藝設計的多節鋰電池組監控芯片，通過四線式SPI接口與上位機進行通信，形成一套完整的電池組管理系統(BMS)。 DVC1036內置6路15位ΣΔADC（VADC）和1 路16 位ΣΔADC（CADC），可以持續地高精度測量電池組中電池電壓、電池溫度和充/放電 電流等信息，反饋給上位機完成電池組SOC估算。 DVC1036集成了完整的硬件保護功能，上位機可以將電池過壓閾值、電池欠壓閾值、充電過流閾值、放電過流閾值和放電短路閾值配置到芯片寄存器中。芯片就可以在異常發生時，瞬間完成硬件保護，并立即反饋警報給上位機。 DVC1036內置了36路電池被動均衡驅動電 路，上位機可以同時打開所有電池均衡，而不用擔心影響芯片的硬件保護功能。 DVC1036還集成低邊充電和放電N型場效應管驅動，上位機可以通過配置寄存器完成充電或放電管理。同時芯片在異常發生時，也可以自動關閉充電或放電場效應管，保證電池組安全。
特點
集成電壓傳感通道和電流傳感通道，同步測 量電池電壓和充/放電電流
電壓傳感通道集成 15-bitΣΔADC（VADC），有效位數13bit，支持：
36 節電池電壓測量，
36 路被動電池均衡驅動
6路熱敏電阻電壓測量
芯片溫度測量
電池過壓保護(OV)
電池欠壓保護(UV)
到上位機的警報中斷
電流傳感通道集成 16-bitΣΔADC（CADC）， 有效位數 14bit，支持：
低邊電流測量
低邊充電和放電 N 型場效應管驅動
充電過流保護(OCC)
放電過流保護(OCD)
放電短路保護(SCD)
2.5V/3.3V LDO 輸出
LQFP80 12mm×12mm 封裝
應用
電動自行車、電動輕型摩托車、電動摩托車；平衡車、掃地機器人、電動旋翼機；不間斷電源系統(UPS)； 電網儲能； 18V、24V、36V、48V、60V、72V、108V 磷酸鐵鋰/三元鋰電池組

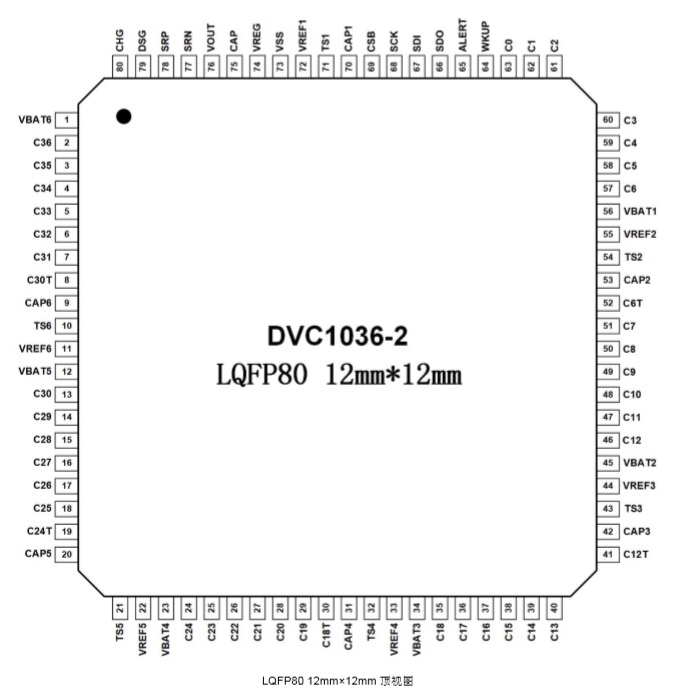

引腳配置

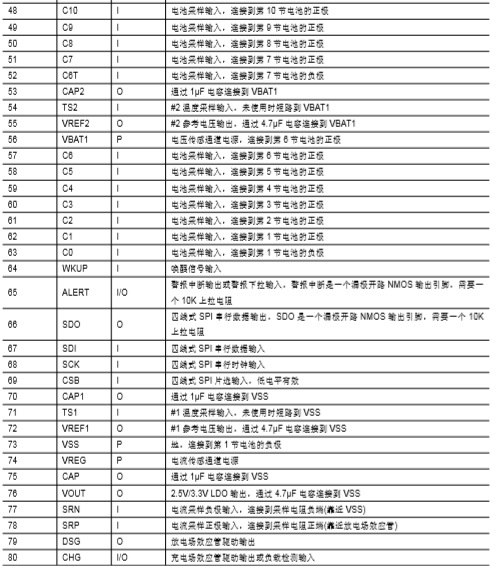

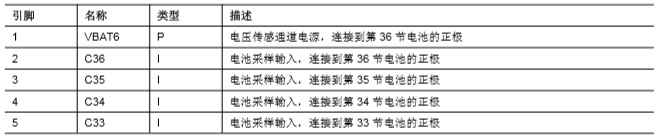

引腳功能

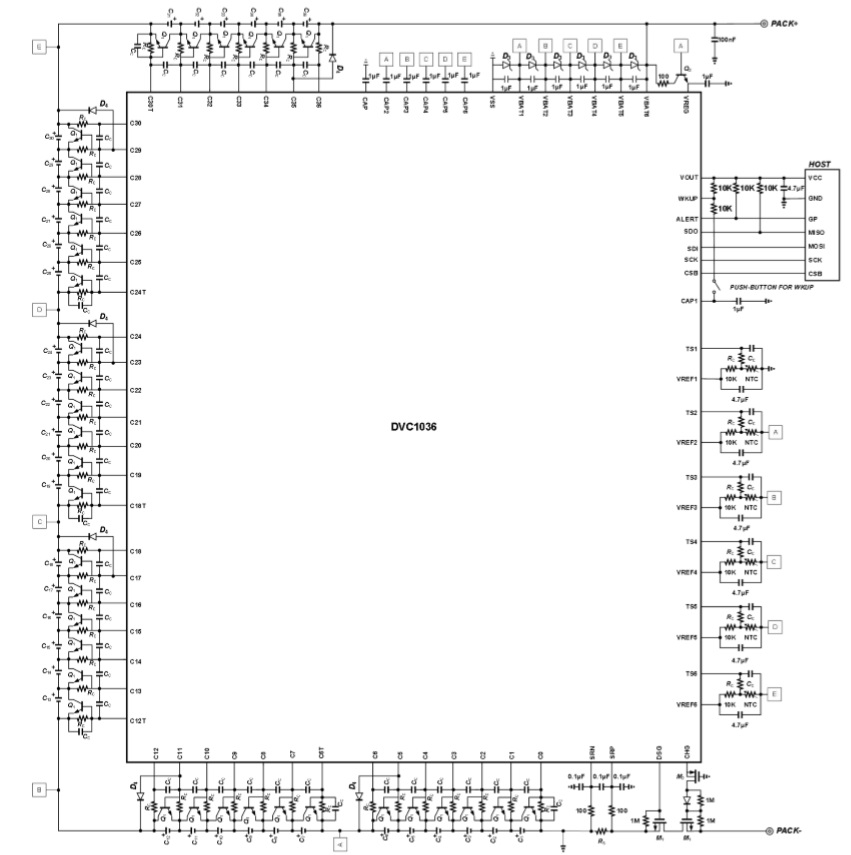

應用框圖
