當前位置：首頁->產品展示->I/O擴展器IC->TCA9539/HTR3339( I/O口擴展芯片）

產品名稱：	TCA9539/HTR3339( I/O口擴展芯片）
封裝形式：	QFN-24L
兼容型號：	TCA9539
產品功能：	HTR3339是一款I(lǐng)2C和SMBus IO擴展器 , 2.2V~5.5V電源供電。16個IO端口中的任何一個都可以單獨配置為輸入或輸出。此外，任一IO可驅動LED。
產品規格書下載：

在線客服：	李湘寧 2850985550 鄢先輝 2850985542 張代明 3003290139 13713728695

申請樣品：	申請樣品

詳細介紹

概述

HTR3339是一款I(lǐng)2C和SMBus IO擴展器 , 2.2V~5.5V電源供電。16個IO端口中的任何一個都可以單獨配置為輸入或輸出。此外，任一IO可驅動LED。

通電后，16個IO端口配置默認為輸入，并可通過I2C進行相關配置，如輸入或輸出選擇、反極性等配置

所有配置為輸入的IO端口都會持續監控狀態變化， IO口的變化由INTN輸出指示。當IO狀態通過I2C接口被讀取時，INTN輸出被清除。 HTR3339具有RSTN引腳，其拉低時所有寄存器恢復到默認狀態。

HTR3339的IO內部沒有上拉電阻，因此當其配置為輸入且未使用時，需要外部的上下拉。

HTR3339具有4個器件地址。

HTR3339提供QFN4×4-24L封裝。

特點

・供電范圍：2.2V~5.5V

・支持LED驅動

・16個IO, 可任意置為獨立的輸入或輸出

・中斷功能，低電平有效

・標準I2C接口，8個I2C器件地址可選(HTR3339為4 個)

・支持反極性配置

・支持低功耗待機

・QFN4×4-24L，無鉛封裝

應用

・I2C總線控制的GPIO擴展應用

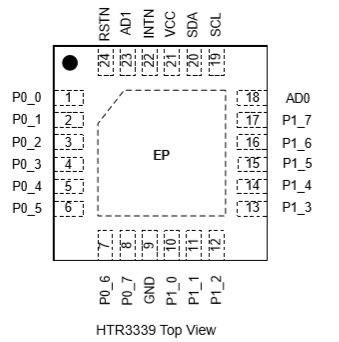

管腳排列及定義

典型應用原理圖

您可能對以下產品感興趣

產品型號	功能介紹	封裝形式	工作電壓	備注	兼容型號
HTR3339	HTR3339是一款I(lǐng)2C和SMBus IO擴展器 , 2.2V~5.5V電源供電。16個IO端口中的任何一個都可以單獨配置為輸入或輸出。此外，任一IO可驅動LED。	QFN-24L	2.2V-5.5V	具有中斷功能的16位I2C和SMBus IO擴展器	TCA9539
HTR3335	HTR3335是一款I(lǐng)2C SMBus IO 擴展器 , 2.2V~5.5V電源供電。16個IO端口中的任何一個都可以單獨配置為輸入或輸出。此外，任一IO可驅動LED	QFN4×4-24L	2.2V-5.5V	具有中斷功能的16位I2C和SMBus IO擴展器	TCA9535
HT0102	HT0102是一款2路雙向電平轉換器，其使用兩個獨立的供電VCCA和VCCB。電壓較低的電平信號接入A端口，支持1.65V~5.5V電壓，其對應VCCA；電壓較高的電平信號接入B端口，支持2.3V~5.5V電壓，其對應VCCB。	DFN-8/SOT23-8	1.65V-5.5V	用于開漏和推挽應用的2路雙向電平轉換器	TXS0102/TXB0102/RS0102
HT0101	HT0101是一款1路雙向電平轉換器，其使用兩個獨立的供電VCCA和VCCB。電壓較低的電平信號接入A端口，支持1.65V~5.5V電壓，其對應VCCA；電壓較高的電平信號接入B端口，支持2.3V~5.5V電壓，其對應VCCB。	DFN-6/SOT23-6	1.65V-5.5V	用于開漏和推挽應用的1路雙向電平轉換器	TXS0101/TXB0101/RS0101
HTR3310	HTR3310是一款10路多功能LED驅動器和 GPIO控制器,2.5V~5.5V電源供電。10個IO端口中的任何一個都可以配置為LED模式或GPIO模式。此外，任何GPIO都可以單獨配置為輸入或輸出	QFN3×3-20L	2.5V-5.5V	10路LED驅動器和GPIO控制器	AW9110
HTR3306	HTR3306是一款6路多功能LED驅動器和 GPIO控制器, 2.5V~5.5V電源供電。10個IO端口中的任何一個都可以配置為LED模式或 GPIO模式。此外，任何GPIO都可以單獨配置為輸入或輸出。	QFN3×3-20L	2.5V-5.5V	6路LED驅動器和GPIO控制器	AW9106
HTR3355	HTR33xx 是一款I(lǐng)2C 和 SMBus IO 擴 展器 , 2.2V~5.5V電源供電。16個IO端口中的任何一個都可以單獨配置為輸入或輸出。此外，任一IO可驅動LED。	QFN-24L	2.2V-5.5V	具有中斷功能的16位I2C和SMBus IO擴展器	TCA9555
CS3157	CS3157是一種雙向單刀雙擲CMOS模擬開關。它在1.8V到5.5V的單電源電壓下工作。	SC70-6	1.8V-5.5V	雙向單刀雙擲模擬開關IC	SGM3157
CS5711	ME1501是一款適用于5V 3.5A應用的 USB接口輸出保護芯片。芯片內部集成了過流保護、短路保護、過溫保護、欠壓保護等功能，在輸出發生過流、短路或帶大電容負載啟動等情況時可以限制電流輸出從而保護前級電源。	SOT23-5	2.4V-5.5V	65mΩ，3.4A 5V USB 高側限流負載開關	SGM2576/SY6280/ME1501/LC3455
HT0104	HT0104是一款4路雙向電平轉換器，其使用兩個獨立的供電VCCA和VCCB。	QFN-14	1.65V-5.5V	用于開漏和推挽應用的4路雙向電平轉換器	TXS0104/RS0104/UM3204
HT4125	HT4125 是一款低壓CMOS 緩沖門器件，可運行在針對便攜式和電池設備的更寬電壓范圍內。	QFN-14	1.8V-5.5V	單電源四通道緩沖轉換門器件，具有三態CMOS輸出的電平轉換器	SN74LV4T125
