概述
HT511是一款低成本的 I2S輸入單聲道輸出 D類音頻功率放大器。其在 5V供電時可提供最大2.8W的輸出功率 ; 在 6.5V供電時可提供最大4.7W的輸出功率
HT511內部集成了DA轉換器，其I2S輸入最大支持 24-bit字節(jié) ，并且可自動監(jiān)測采樣頻率，最高支持 192kHz。
HT511集成的 D類音頻功放還具有增益可調、防破音等功能。
特性
・電源供電： PVDD 2.5 6.5V; DVDD 3.0 3.6V
・I 2 S 輸入： 最大支持 24 bit 字節(jié) 可自動檢測采樣頻率，最高 192kHz
・輸出功率：
1.40W (PVDD=3.6V, RL=4Ω, THD+N=10%)
2.80W (PVDD=5.0V, RL=4Ω, THD+N=10%)
4.70W (PVDD=6.5V, RL=4Ω, THD+N=10%)
・THD+N = 0.04% (Po=1W, RL=4Ω, PVDD = 3.7V)
・增益可調
・欠壓保護、過溫保護、過流保護
・TSSOP 20, QFN20 封裝
應用領域
・智能家居 ・智能玩具 ・IoT 設備
・游戲設備 ・智能音箱 ・其他鋰電 /5V 設備

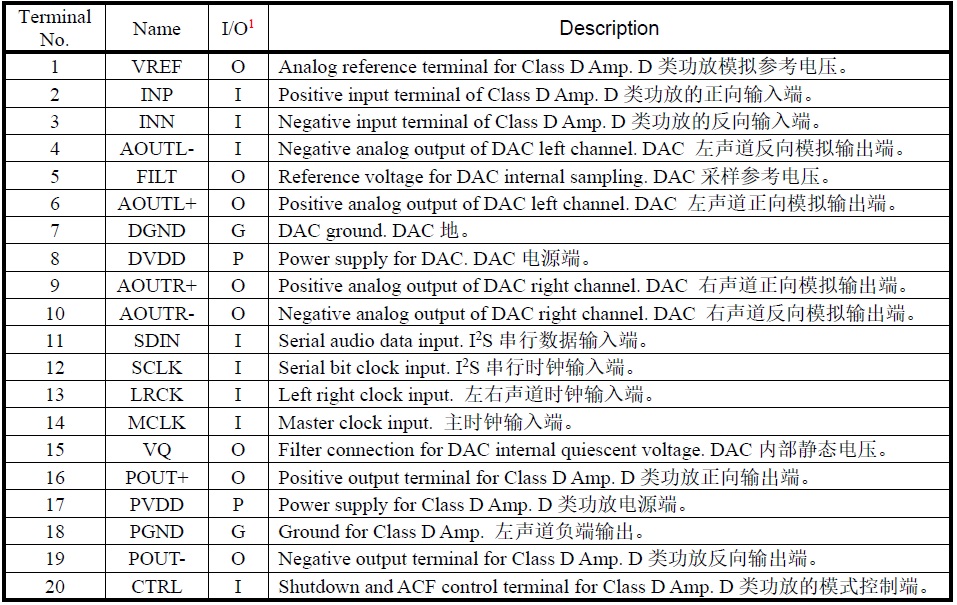

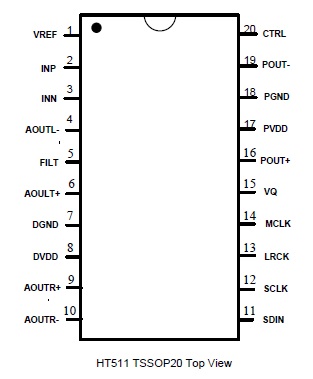

管腳排列及定義

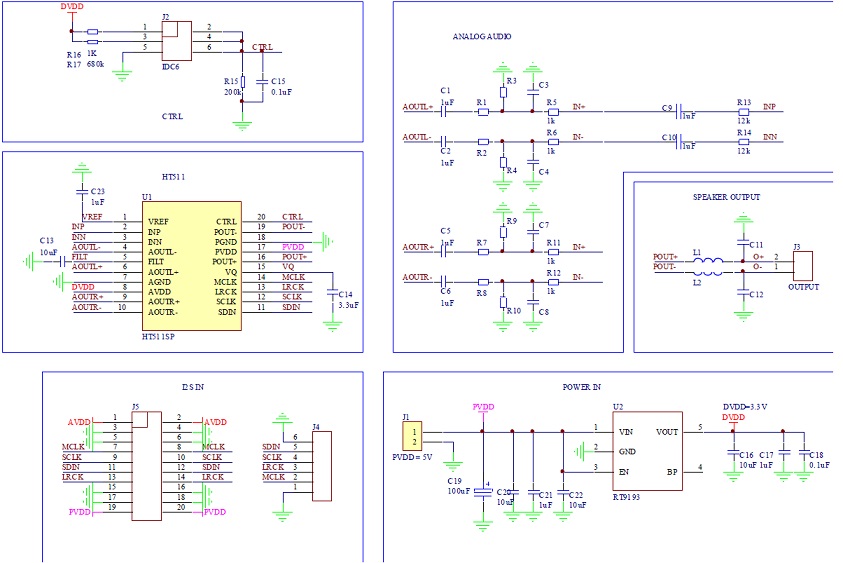

典型應用原理圖
