當前位置：首頁->產品展示->馬達驅動IC/步進電機控制芯片->A4985/HR4995(內置轉換器和過流保護的微特步進電機驅動芯片)

產品名稱：	A4985/HR4995(內置轉換器和過流保護的微特步進電機驅動芯片)
封裝形式：	QFN-24
兼容型號：	A4985
產品功能：	HR4995是一種便于使用的內部集成了譯碼器的微特步進電機驅動器。
產品規格書下載： HR4995.pdf

在線客服：	李湘寧 2850985550 鄢先輝 2850985542 張代明 3003290139 13713728695

申請樣品：	申請樣品

詳細介紹

描述
HR4995是一種便于使用的內部集成了譯碼器的微特步進電機驅動器。其設計為能使雙極步進電機以全、半、1/4和1/16步進模式工作。步進模式由邏輯輸入MSx選擇。輸出驅動能力達到38V和±1A。HR4995包含一個工作在慢衰或混合衰減模式的固定關閉時間的電流調節器。
譯碼器是HR4995易于實施的關鍵。通過STEP簡單的輸入一個脈沖就可以使電機完成一次步進，省去了相序表，高頻控制線及復雜的編程接口。這使其更適于在沒有復雜的微處理器或微處理器負擔過重的場合。
在步進操作期間，HR4995的內部電路可以自動的控制其PWM操作工作在快、慢及混合衰減模式。在混合衰減模式下，器件初始經過一段時間的快衰減后，將切換至慢衰減模式直至固定關閉時間結束。混合衰減模式控制不但降低了電機工作時產生的噪聲，還增加了步進的準確性，同時減小了系統的功耗。
內部的同步整流控制電路改善了PWM操作時的功耗。內部保護電路包括：帶遲滯額過熱保護、欠壓鎖定及過流保護。不需要特別的上電時序。
HR4995提供一種帶有裸露焊盤的QFN-24封裝，還有一種是帶裸焊盤的TSSOP24，能有效改善散熱性能，且是無鉛產品，引腳框采用100％無錫電鍍。管腳功能完全兼容A4985.

特點
●低導通電阻RDS(ON)
●自動檢測并選擇電流衰減模式
●支持慢衰減和混合衰減模式
●降低功耗的同步整流功能
●內部欠壓鎖定
●過流保護
●兼容3.3V和5V邏輯電平
●QFN封裝
●過熱關斷電路
●對地短路保護
●負載短路保護
●低電流睡眠模式，<10uA

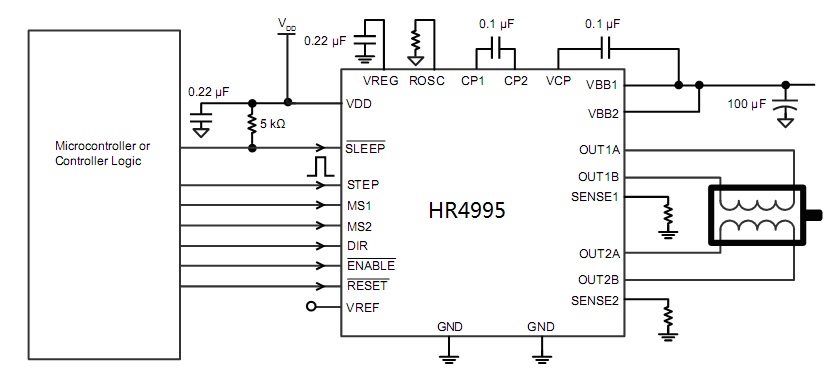

典型應用原理圖

您可能對以下產品感興趣

產品型號	功能介紹	封裝形式	工作電壓	備注	兼容型號
HTD5832	HTD5832E是一款內置有譯碼器的低噪聲步進電機 驅動器。其輸出驅動能力達到28V±2.5A，最高支持256 細分，同時可實現低噪聲工作。	QFN-28	4.75V-28V	內置譯碼器的2.5A低噪聲步進電機驅動芯片	A4988
IU9019	概要 IU9019為玩具、打印機和其它電機一體化應用提供一種雙通道電機驅動方案。CS9016C有兩路H橋驅動，可以驅動兩路刷式直流電機，一個雙極步進電機，多個螺線管或者其它感性負載。	TSSOP-16	2.7V-15V	高性價比的雙通道H橋電機驅動芯片	DRV8833/CS9016
CS9022	CS9022E是一款有刷直流電機驅動器，適用于打印機、電器、工業設備以及其他小型機器。	SOP-8	6.5V-38V	PWM控制，3.8A 刷式直流電機驅動器	DRV8870/A4950
CS9018	CS9018C為玩具、打印機和其它電機一體化應用提供一種雙通道電機驅動方案。CS9018C有兩路H橋驅動，可以驅動兩路刷式直流電機，一個雙極步進電機，多個螺線管或者其它感性負載。	TSSOP-16	4V-18V	雙通道H橋電機驅動芯片	DRV8833
CS9020	CS9020T是專為攝像機,消費類產品,玩具和其它電壓，或者電池供電的運動控制類應用提供了一個集成的電機驅動器解決方案。	DFN-8	1.8V-7V	低電壓?jiǎn)瓮ǖ繦橋電機驅動芯片
CS9016	CS9016C為玩具、打印機和其它電機一體化應用提供一種雙通道電機驅動方案。	TSSOP-16	2.7V-11V	雙通道H橋電機驅動芯片	DRV8833
AT8870	AT8870是一款刷式直流電機驅動器，適用于打印機、電器、工業設備以及其他小型機器	SOP-8	6.5V-38V	3.6A單通道刷式直流電機驅動IC	DRV8870/A4950
HR4985	HR4985是一種便于使用的內部集成了譯碼器的微步進電機驅動器。其設計為使雙極步進電機能夠以全、半、1/4和1/8步進操作。步進模式由邏輯輸入MSx選擇。輸出驅動能力達到35V和±1A。HR4985包括一個能夠控制慢或混合衰減模式的電流調節器，其截止時間固定。	QFN-24	8V-35V/1.0A	帶轉換器和過流保護的 DMOS 微步驅動器	A4985
HR3988	HR3988是一款四路DMOS全橋驅動芯片，能夠驅動多達2個步進電機或4個直流電機。每個全橋輸出額定值高達36V, 1.2 A。	TQFP-48	8V-35V/1.2A	四路DMOS全橋電機驅動芯片	A3988
