描述
AT8870是一款刷式直流電機驅動器，適用于打印機、電器、工業設備以及其他小型機器。兩個邏輯輸入控制H橋驅動器，該驅動器由四個N-MOS組成，能夠以高達3.6A的峰值電流雙向控制電機。利用電流衰減模式，可通過對輸入進行脈寬調制(PWM)來控制電機轉速。如果將兩個輸入均置為低電平，則電機驅動器將進入低功耗休眠模式。
AT8870集成電流限制功能，該功能基于模擬輸入VREF 以及ISEN 引腳的電壓。該器件能夠將電流限制在某一已知水平，這可顯著降低系統功耗要求，并且無需大容量電容來維持穩定電壓，尤其是在電機啟動和停轉時。
內部關斷功能包含過流保護，短路保護，欠壓鎖定和過溫保護。

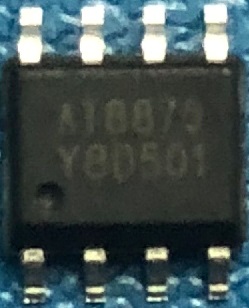

AT8870提供一種帶有裸露焊盤的SOP-8封裝，能有效改善散熱性能，且是無鉛產品，引腳框采用100％無錫電鍍。管腳功能完全兼容DRV8870/A4950.
特點
●單通道H橋電流控制電機驅動器
●寬電壓供電，6.5V-38V
●低RDS(ON)電阻
●3.6A峰值驅動輸出，2A持續輸出能力
●PWM電流整流/限流
●支持低功耗休眠模式
●過溫關斷電路
●短路保護
●欠壓鎖定保護
●自動故障恢復
應用
打印機及辦公自動化設備
電器
機器人
工業設備

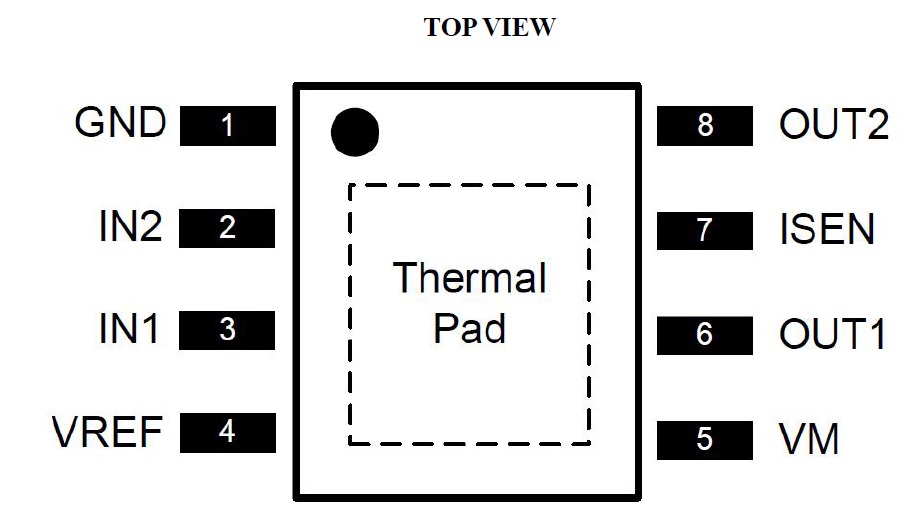

管腳定義

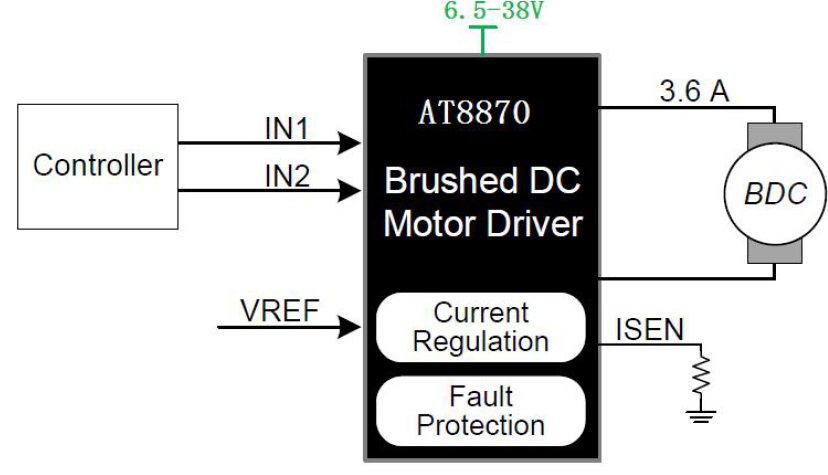

典型應用原理圖
