概要
CS8736E是-款2X150W立體聲D類音頻功率放大器，這款器件在頂層設計了散熱焊盤，焊盤上連接散熱器后可以達到輸出2x150W的連續功率.在適宜的電源電壓下可以驅動低至2Ω的負載。
CS8736E具備先進的EMI抑制技術，它采用表面貼裝技術，只需少量的外圍器件，便使系統具備高質量的音頻輸出功率。
CS8736E內置了過流保護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。
CS8736E最高可達92%以上的效率，45V以上的耐壓設計為芯片提供了超高的可靠性，可以有限的降低生產過程中的不良比例。
CS8736E提供了特殊的EFB40封裝形式供客戶選擇，合適的封裝尺寸為客戶安裝散熱器件提供了最大的方便，其額定的工作溫度范圍為-40℃至85℃。
采用EFB-40封裝。
描述
輸出功率（THD+N=10%）
VDD = 24V@RL = 4Ω 2x80W
VDD = 28V@RL = 4Ω 2x11W
VDD = 30V@RL = 4Ω 2x130W
VDD = 32V@RL = 4Ω 2x140W
VDD = 34V@RL = 4Ω 2x155W
VDD = 36V@RL = 8Ω 2x99W
● 單電源供電，寬電源電壓范圍：5V-36V
● 音頻系統帶濾波網絡，靜態電流小于30mA@24V
●高可靠性設計：45V耐壓設計
●效率92% @PVCC=15V RL=8Ω PO=2x20W
●多重開關頻率可選：AM抑制選頻功能
●輸出管腳方便布線布局
●良好短路保護和具備自動恢復功能的溫度保護
● 良好的失真和防噗聲功能
●增強型封裝設計：頂層散熱焊盤的特殊設計
應用
車載音頻、家庭音響系統、緊急呼叫等。

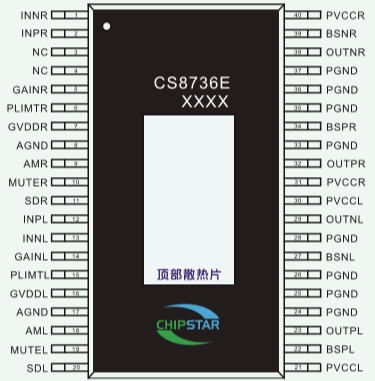

管腳排列以及定義

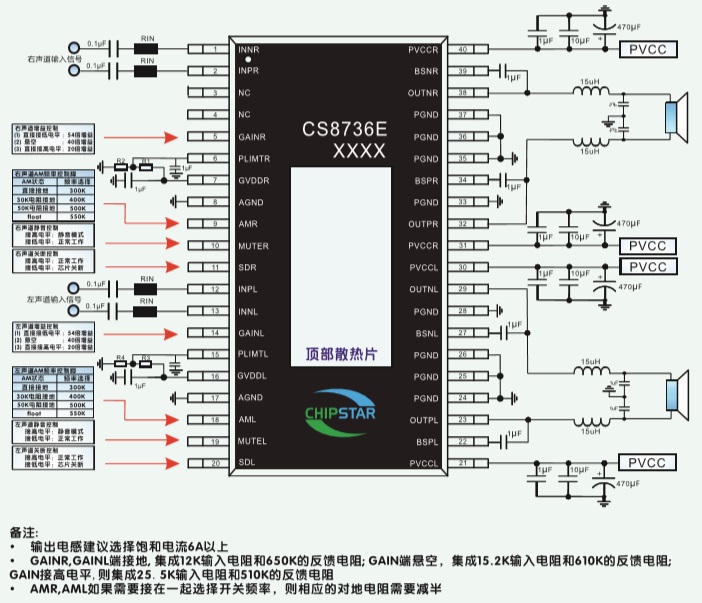

典型應用圖
