絕緣電阻的重要性
絕緣電阻在保持電機電氣系統的完整性方面起著舉足輕重的作用。電機內部的絕緣材料，如繞組絕緣層和電纜絕緣層，可防止意外的電氣接觸和泄漏電流到外殼外部。隨著時間的流逝，環境因素、溫度波動和運行壓力源會降低這種絕緣性能，導致性能下降，在極端情況下，還會導致災難性故障。
Megger 測試專門設計用于測量絕緣層的電阻，有助于在潛在問題升級之前識別它們。通過評估絕緣電阻，工程師可以深入了解電機的整體健康狀況并預測潛在故障。定期兆歐表測試是一種主動方法，可防止意外停機、延長電機壽命并提高整體系統可靠性。
手持式 Meggers
便攜式、用戶友好的手持式兆歐表適用于常規絕緣電阻測試。它們通常用于移動性至關重要的現場應用。即使在今天，這些儀器通常也包括曲柄手柄和模擬顯示器，無需電池。
電動 Meggers
電動兆歐表還配備了自動電壓調節和數據記錄等附加功能。這些儀器適用于更全面的測試，通常用于實驗室或車間環境。
數字兆歐表
數字兆歐表提供的讀數，并且通常配備數據存儲、藍牙連接和可編程測試序列等功能。它們是深入絕緣電阻分析的理想選擇。
高壓管理器
對于高壓應用，采用專用的高壓兆歐表。這些儀器可以產生幾千伏的測試電壓，使其適用于測試大型電機和高壓系統。
如何管理電機
Megger 測試涉及向電機絕緣系統施加高壓直流電位并測量由此產生的電流。該測試提供了絕緣電阻的可量化測量，通常以數百兆歐甚至千兆歐姆表示。
標準萬用表不適合此應用，因?yàn)殡姵厥┘拥碾妷簩o法提供甚至可以在標準歐姆表的工作范圍內測量的電流（通常只能達到幾十兆歐）。
要對電機進行兆歐表測試，請按照以下常規步驟操作：
準備電機：在開始測試之前，請確保電機已斷電并正確隔離。斷開電機與電源的連接并釋放任何存儲的電能（許多 1 相交流電機都有一個啟動電容器）。斷開或電機起動器可以很容易地斷開電源。
選擇 Megger 儀器：根據電機的額定電壓選擇合適的兆歐表儀器。Meggers 有各種電壓范圍可供選擇，選擇正確的電壓對于獲得準確的結果至關重要。
連接 Megger：將兆歐表的引線連接到電機輸入端子。正極引線連接到電機的繞組，而負極引線連接到電機的框架或接地。這種配置允許兆歐表測量從繞組到地面的絕緣電阻。圖 3 和圖 4 分別以圖表方式演示了交流和直流電機的兆歐表測試的正確布局。

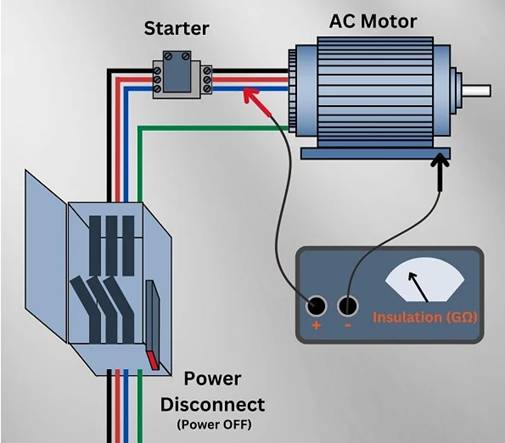

圖3.交流電機和相關起動設備的典型兆歐表測試布局。圖片由控制自動化工程團隊提供
將兆歐表連接到直流電機

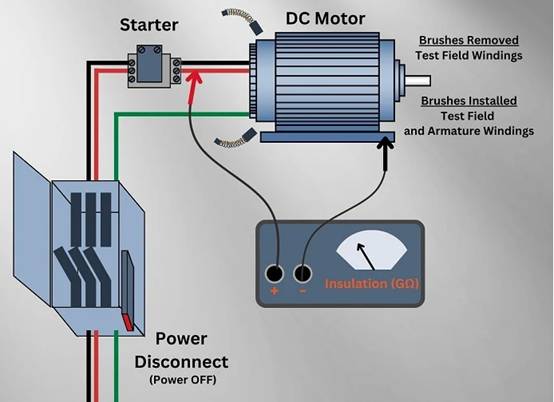

圖4.直流電機的典型兆歐表測試布局。圖片由控制自動化工程團隊提供
施加測試電壓：將兆歐表設置為所需的測試電壓，通常在 500 至 5000 伏之間，具體取決于電機的規格。施加測試電壓tage 并留出足夠的時間讓讀數穩定。
記錄和分析結果：記錄兆歐表上顯示的絕緣電阻值。電阻值越高表示絕緣完整性越好。將獲得的值與電機的規格或行業標準進行比較，以評估絕緣狀況。
解釋結果：在電機運行條件下分析結果。絕緣電阻的顯著降低可能表明濕氣進入、污染或絕緣故障。根據調查結果，可能需要進一步調查或采取糾正措施。
Megger測試的應用
雖然兆歐表測試對于正確的電機維護至關重要，但兆歐表測試是一種通用的診斷技術，適用于各個行業。其他一些應用包括：
變壓器測試
變壓器是配電過程中的關鍵步驟。Megger 測試用于評估變壓器繞組的絕緣電阻，確保其可靠和安全運行。
電纜測試
Megger測試用于評估電力電纜的絕緣完整性。這在電纜故障可能導致重大中斷和安全隱患的行業中尤為重要。
開關設備測試
開關設備控制電力流量，定期進行兆歐表測試，以確保其組件的絕緣電阻，防止電氣故障并確保操作人員安全。
發電機測試
無論是用于發電廠還是備用系統的發電機，都要經過兆歐表測試，以驗證其繞組的絕緣電阻并檢測潛在故障。
控制面板測試
在控制面板和配電板上進行Megger測試，以確保電路的絕緣電阻，促進控制系統的安全性和可靠性。
對電機的 Megger 意味著什么
絕緣電阻測試，通常稱為兆歐表測試，是保持電動機和相關電氣系統的可靠性和性能的一個基本方面。通過定期評估絕緣完整性，工程師可以在潛在問題升級之前發現它們，從而防止代價高昂的停機和設備故障。
電機的移動過程涉及施加高壓直流電位并測量由此產生的電流。隨著從手持設備到高壓兆歐表等專用兆歐表儀器的使用，這種診斷技術變得容易獲得且高效。
Megger 測試適用于不同行業，從電機和變壓器測試到電纜和開關設備評估。其主動性允許預防性維護，有助于電氣系統的整體可靠性。 |
