芯片介紹
DVC1124 器件是一款高度集成的高精度電池監控器和保護器，適用于 5 節至 24 節串聯鋰離子、鋰聚合物和磷酸鐵鋰電池組。該器件包括一個高精度監控系統和一個高度可配置的保護子系統，并支持自主式或主機控制型電池平衡。 它集成了高側電荷泵NFET 驅動器、 供外部系統使用的 LDO 以及一個支持 100kHz I2C主機通信外設
此芯片為單晶元芯片，并不是多個die級聯的，解決了多個die級聯不同die功耗不平衡的問題，
電壓采集：電壓采集精度在工規里是算是相當高的，常溫是正負3mV,全溫也才正負7mV.
電流采集：有兩個電流濾波器，一個CC1,一個CC2,其中CC1采集時間可以設置為0.5ms,1ms,2ms,4ms,CC2是固定256ms采集。
溫度采集：在使用高邊保護的基礎上最多可以有6個溫度采集口
均衡：內部控制奇偶
支持高邊保護且兼容低邊保護，對于新國標的兩輪車BMS方案，非常適用。
支持的保護
1.電池過壓保護(COV)
2.電池欠壓保護(CUV)
3.兩級充電過流保護(OCC1/OCC2)
4.兩級放電過流保護(OCD1/OCD2)
5.放電短路保護(SCD)

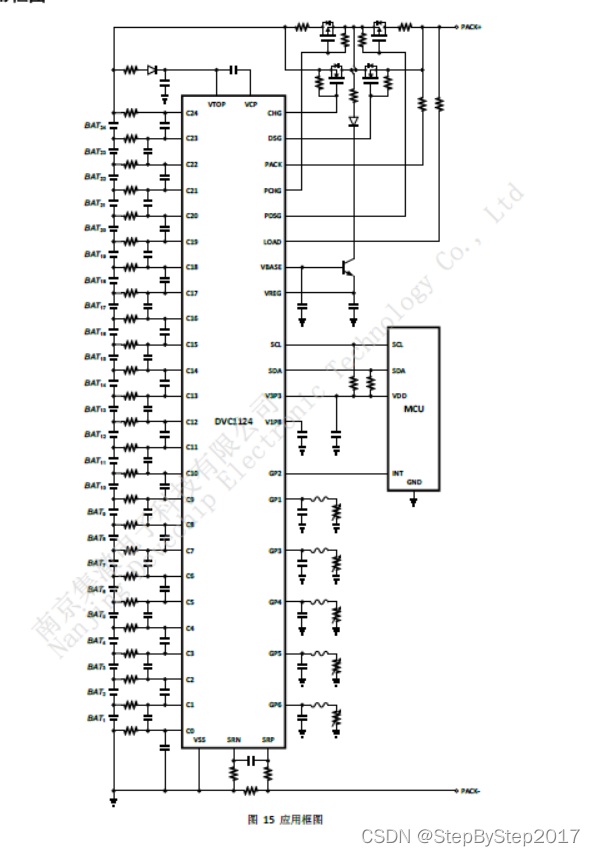

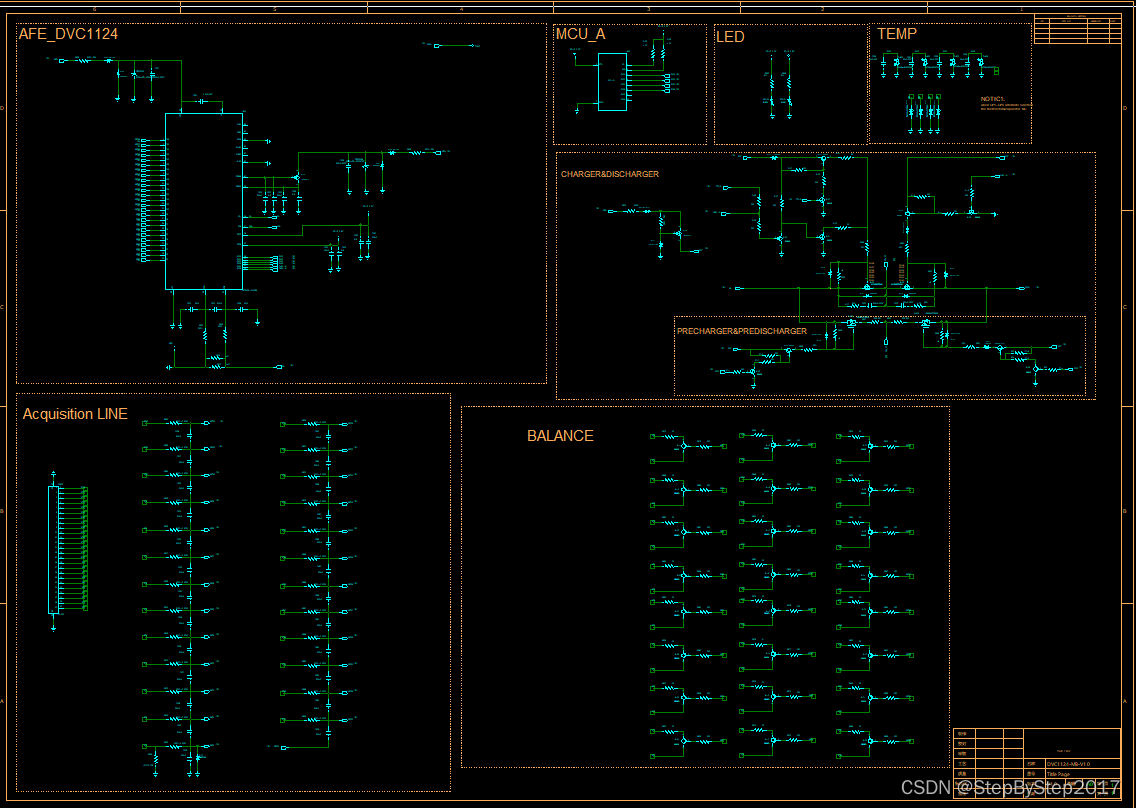

硬件設計
 |
