| ROHM擁有超過220款機型的電機驅動器IC，而且擁有豐碩的市場業績。電機驅動器IC涵蓋的電機包括有刷直流電機、步進電機、單相無刷直流電機、三相無刷直流電機(包括高電壓)，電機驅動器IC擁有具備高效率和高可靠性的各種電壓、電流、封裝的產品陣容，而且還有引腳兼容的電機驅動器IC產品。
三相無刷直流電機驅動器IC的機型超過20款。三相無刷直流電機驅動器IC除了導通角120度和150度的產品之外，還有實現低噪聲和低振動的正弦波(180度)激勵驅動方式、3枚霍爾和1枚霍爾傳感器型、無傳感器型、預驅動器型等產品，三相無刷直流電機驅動器IC的產品陣容非常豐富。
三相無刷直流電機驅動器的導通角和特征

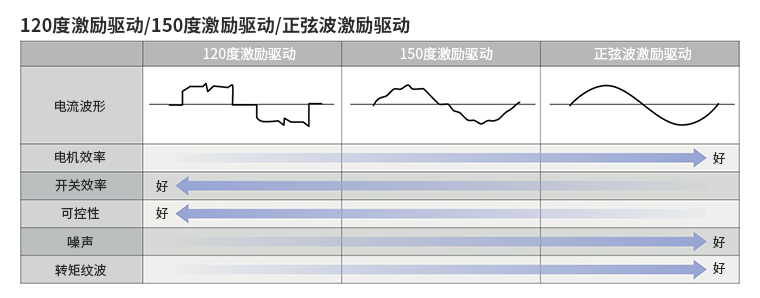

下表列出了三相無刷直流電機驅動器的導通角及其特征。
簡單地說，導通角越接近半周期電角度(=180度)，電機效率越高。在上圖中，“正弦波激勵驅動”是180度激勵驅動。
相反，120度激勵驅動具有開關效率高且易于控制的特點。
并且，隨著導通角接近180度，噪聲、振動、轉矩紋波均得到改善。這是可以通過導通角電流波形的特點來理解的。
ROHM三相無刷直流電機驅動器IC的特點
●采用正弦波激勵驅動方式的驅動器IC產品陣容(按傳感器類型)
三相無刷直流電機驅動器系列中包括采用正弦波激勵驅動方式的機型，適用于3枚霍爾傳感器型和1枚霍爾傳感器型產品。無論哪種傳感器類型，通過采用正弦波激勵驅動方式都可以實現低噪聲和低振動。

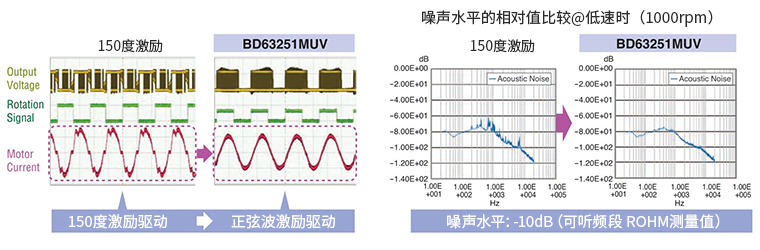

下圖是對驅動器IC BD63251MUV的150度激勵驅動和正弦波激勵驅動的比較。在左圖中，正弦波激勵驅動的電機電流波形是平滑的，而在150度激勵驅動中，不可避免地產生了電流波形失真現象。右圖是噪聲水平的相對比較，從圖中可以看出正弦波激勵驅動沒有150度激勵驅動那樣的噪聲尖峰，噪聲更低。
●支持3枚霍爾型、1枚霍爾型和無傳感器型
產品陣容中除了以往的適用于3枚霍爾傳感器型的產品外，還有可以減少部件數量和空間的適用于1枚霍爾傳感器型和無傳感器型的產品。可以根據應用的需求提供理想的解決方案。
●預驅動器+功率晶體管配置，支持更寬的驅動電壓范圍

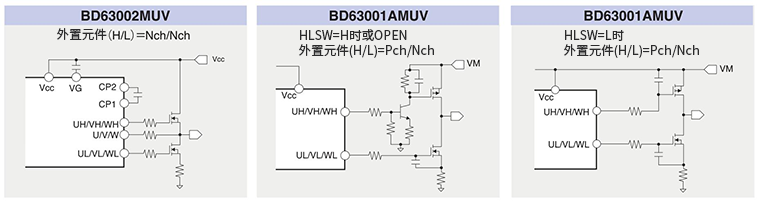

BD63001AMUV和BD63002MUV是預驅動器規格的電機驅動器IC，用于驅動外置MOSFET。BD63001AMUV可以在VM電壓高于Vcc電壓的條件下使用，并支持更寬的驅動電壓范圍。另外，當在Vcc=VM的條件下使用時，可以通過HLSW引腳設置驅動外部高邊晶體管的UH/VH/WH引腳的邏輯，因此可以減少外置元器件的數量。
支持信息
點擊以下鏈接可訪問三相無刷直流電機驅動器IC的產品陣容和搭載了前述功能的三相無刷直流電機驅動器IC機型。關于上述功能，請通過各機型的三相無刷直流電機驅動器IC技術規格書了解詳情。
