在設計一個帶MCU或者ARM系統電路時候，經常遇見MCU的VCC是3.3V，但是外圍電路需要5V。有時候是反過來。雖然現在MCU的IO都聲稱支持TTL電平，但是我們誰也不想將MCU的IO口直接接上5V,即使IO口先串聯一個電阻，然后再接上5V，這樣總是不放心，擔心燒掉MCU，再說了，MCU聲稱IO口支持TTL電平，但是并不是所有的IO都是這樣。反正有隱患。
解決方法就是電平轉換。
具體的我只說我在實際項目中運用到的方法，而且在項目中運用比較方便的，其他的都不再說了。
第一種：利用OC或者OD門電路，這樣集電極或者漏極都可以通過一個電阻上拉到一個新的VCC，其基極或者柵極就可以連接另外一個VCC，這樣也就實現了，3.3V控制5V,12V的電平信號輸出。注意這里需要選擇好上電阻阻值，還要考慮MCUIO的驅動能力。這類電路大部分運用在輸出電路上的電平轉換電路。
第二種：利用特定的電平轉換芯片，將3.3V和5V進行轉換。例如74LVC4245A，74ALVC164245這兩款芯片用的比較多。

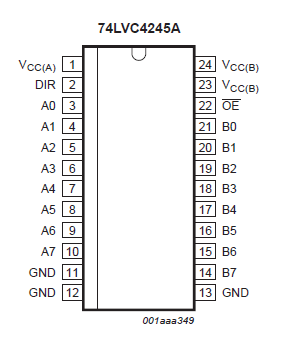

上圖是74LVC4245A芯片管腳圖和具體電氣含義，它存在5VVCCA和3.3VVCCB，2個電源管腳，這樣就可以實現5V和3.3V的轉換了，同時DIR控制數據方向，這樣也實現了3.3V到5V,和5V到3.3V的兩個方向轉換。另外74LVC4245A還可以增加MCUIO的電流驅動能力。我在設計中如果需要的話會首選這個芯片。74ALVC164245是16Bit，功能和74LVC4245A差不多。
當然了，還有其他的電平轉換方案，但是比較下來，經常使用的，還是這兩種方法最實用。
|
