| 如何判斷揚聲器極性? |
|
|
| 文章來源：永阜康科技 更新時間：2020/12/14 10:47:00 |
在線咨詢： |
| |
| 在制作、維修、選購揚聲器時，要特別注意揚聲器的正負極。在裝配音箱時，如果把“+ -”極接反，揚聲器就會產生相位失真。
四種判別揚聲器極性的方法
在維修揚聲器和音箱時，經常見到國內外的揚聲器生產廠家的標識不一致。下面介紹四種判別揚聲器極性的方法。一是用1.5V電池觸及揚聲器的“+、-”端，低頻揚聲器的紙盆上下推動大些，高頻揚聲器的紙盆或震膜推動小一些。

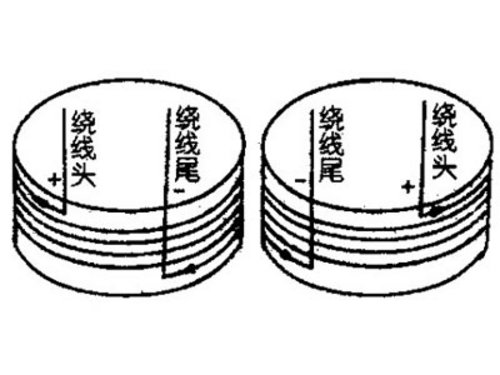

電池“+”極接揚聲器“+”端，紙盆或振膜向上推動時，電池“+”極觸及的一端為揚聲器的“+”極。二是用指針式萬用表觸及揚聲器的“+、-”極，紙盆向上推動，紅筆接的一端為揚聲器的“-”極，黑表筆接的一端為揚聲器的“+”極。三是在場聲器的修理組裝中，可以從音圈的繞線方向來判斷其極性，見圖。
順時針方向繞，頭為“+”極，尾為“-”極。逆時針方向繞，頭為“-”極，尾為“+”極。四是用指針式萬用表的直流50μA檔表置于揚聲器的“+、-”極，按壓揚聲器的紙盆，萬用表指針順時針方向擺動時，紅表筆接的一端為“-”極，黑表筆接的一端為“+”極。萬用表指針往逆時針方向擺動時，紅表筆接的一端為“+”極，黑表筆接的一端為“-”極。 |
| |
|
|
|
|
|
| |
| |
| |
 |
