開機上電pop音常見有三種情況
（1）VDD與EN連在一起上電，此時芯片內不穩定造成的pop音，此時建議EN前加RC做延遲，例如10K、1uF。
（2）EN單獨上電引起的pop音，

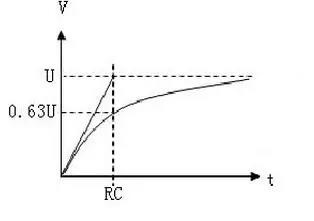

當外圍與功放參數不匹配，功放輸入電阻電容的充電時間長，充電不同步，造成兩個輸入端有信號差，這個差被功放放大造成pop音。例如下圖是RC的充電曲線，這種pop音一般減小電阻電容有效。
（3）前級音源或者軟件引起的pop音
前級音源的輸出一般也有偏置電壓，如果沒處理好，或者系統開機后軟件時序不對也會引起pop音，此時可以將功放EN一直拉高后開機來判斷，EN一直拉高還有pop音，判斷為上述情況。用示波器抓取音源和開機時序，建議前級芯片穩定輸出后（偏置電壓穩定建立）后MCU給出EN啟動信號。
關機pop音也分幾種情況
關機pop音最常見的是軟件時序的問題

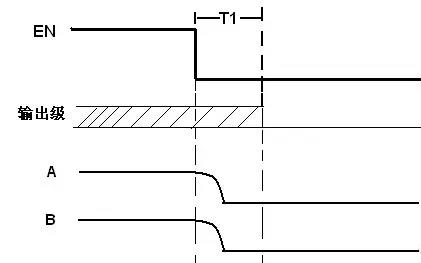

例如當關機時播放完提示音后，軟件上如果立刻拉低EN，同時關斷音源，如下圖，由于一般功放會做一點關機延時，所以就會在功放沒完全關斷的情況下，主芯片MCU關斷音源，而放電速率不一致造成壓差被功放放大，造成關機POP音。

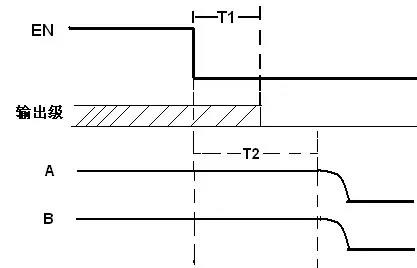

為防止關機POP音，建議軟件上拉低EN后延遲T2>50ms后關斷音源，如下圖。
|
