| CS8611 30W+2X15W單芯片2.1聲道D類功放IC產品介紹 |
|
|
| 文章來源：永阜康科技 更新時間：2020/3/19 10:16:00 |
在線咨詢： |
| |
|
隨著傳統音箱2.1音箱性能及功能的提升，消費者對產品輕薄化以及功耗的要求也越來越高，目前市場主流應用是用兩顆D類音頻功放TPA3110去替換傳統的AB類音頻功放（如TDA2030,TDA7377,STA540等），其中一顆推立體聲，另外一顆PBTL推低音，這種應用外圍器件多，對PCB設計的要求較高，另外兩顆D類功放的成本較高。
深圳市永阜康科技有限公司現在推出CS8611的2X15W+30W單芯片2.1聲道D類音頻功放IC，能極大降低加工環節的成本，先進的EMI處理技術能極大改善對FM收音的干擾；極高的性價比加速D類功放在2.1音箱這一傳統產品形態的應用普及。
概要
CS8611E是一款2X15W+30W專用2.1聲道D類音頻功率放大電路。先進的EMI抑制技術使得在輸出端口采用廉價的磁珠濾波器就可以滿足EMC要求。CS8611E立體聲音頻功率放 大器是為需要輸出高質量音頻功率的系統設計的，它采用表面貼裝技術，只需少量的外圍器件，便使系統具備高質量的音頻輸出功率。
CS8611E內置了過流保護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。在供電電源小于16.0V的情況下，CS8611E可以驅動一個4Ω 的低音喇叭和2個8Ω高音喇叭，整體音頻子系統具有高達90%的效率，使得在播放音樂的時候不需要額外的散熱器。
CS8611E提供纖小的EQA28封裝形式供客戶選擇,可以為客戶節省可觀的PCB面積，其額定的工作溫度范圍為-40℃至85℃。
描述
輸出功率
PO at 10% THD+N, VDD = 16.0V
RL = 2x8 Ω+4 Ω 2X16W+30W
PO at 10% THD+N, VDD = 14.0V
RL = 2x8 Ω+4 Ω
2X12.5W+24W
PO at 10% THD+N, VDD = 12.0V
RL =2x8 Ω+4 Ω
2X9.5W+18W
效率高達90%，無需散熱片
擴頻技術
集成16K輸入電阻,集成640K反饋電阻
電源電壓范圍5V~18.5V
免濾波功能
16.0V以下電壓可以驅動4Ω低音喇叭和2個8Ω低音喇叭
輸出管腳方便布線布局
良好短路保護和具備自動恢復功能的溫度保護
良好的失真和防噗聲功能
內置20倍增益
差分輸入
應用
藍牙音箱
家庭音響系統
引腳排列以及定義
典型應用圖

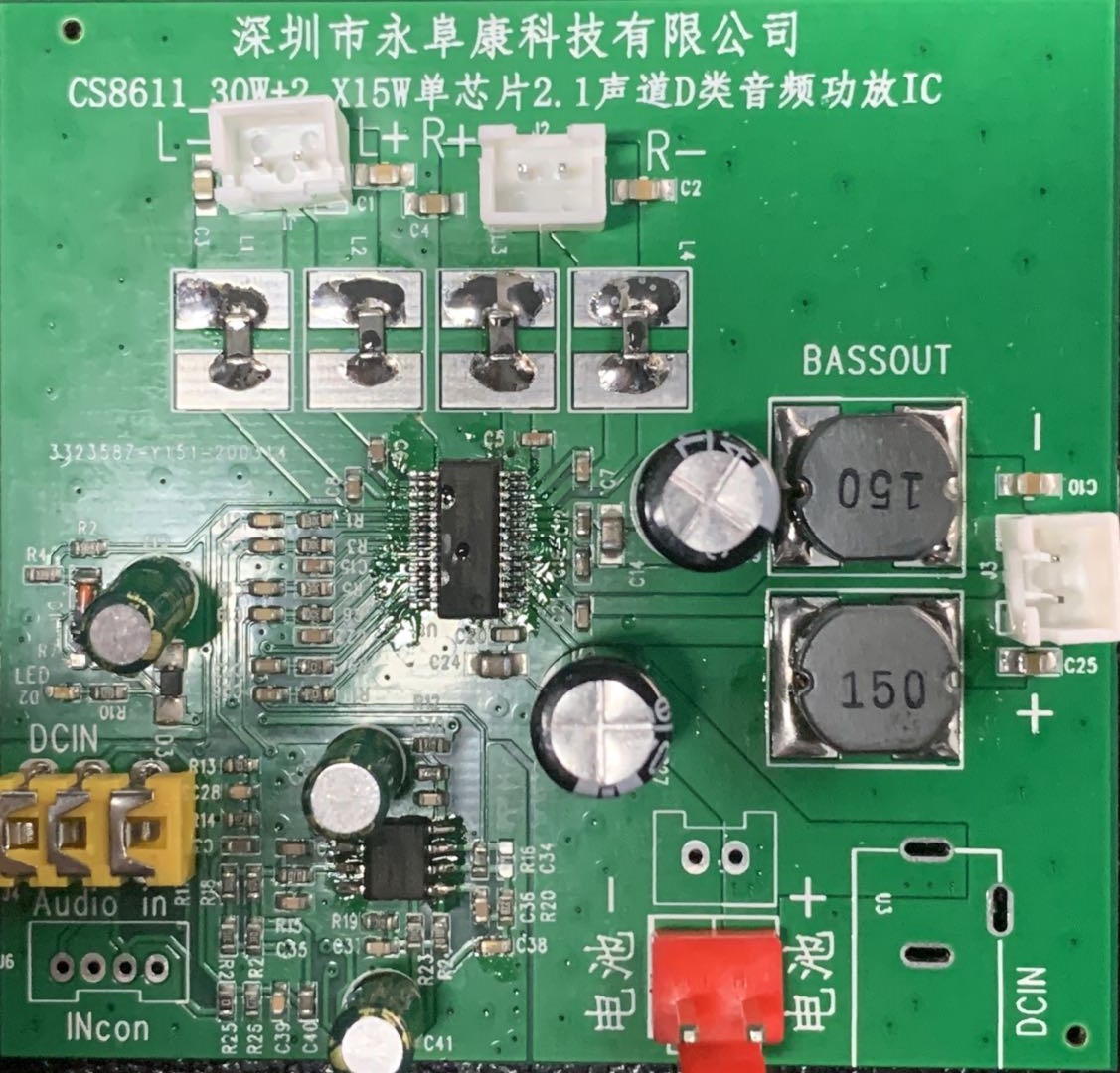

DEMO實物圖
|
|
| |
詳細的產品資料及銷售聯絡信息請參看：http://www.szdfyl.cn/products_4866.htm |
| |
|
|
|
|
|
| |
| |
| |
 |
