本文介紹一款低電壓多功能小功率功放集成IC的應用原理---AX4853，兼容市場上的LM4853/SSM2250/MS6853。由于既可以提供單聲道1.5W功率和90mW立體聲耳機驅動，故適用于臺式、便攜式或掌上電腦(組成多媒體電腦)、聲卡、通信用耳機、雙向通信設備、游戲機等的信號放大用。
功能特點
AX4853是一個單聲道音頻功放，有BTL和SE兩種工作模式。在電源電壓5V，總諧波失真小于1%的情況下，BTL模式驅動4歐姆負載可提供功率1.5W，SE模式驅動32歐姆立體聲耳機每個通道可提供95mW功率。BTL和SE模式可隨意轉換，非常適合需要高性能，低噪聲音頻功放，又有揚聲器和耳機兩種輸出模式的系統。增益可外部調節，內置溫度保護和開啟噪聲消除電路，具有比較低的關斷電流。
主要性能參數
l VDD=5V，THD+N<1%，BTL輸出功率：
RL=3Ω，1.9W（典型值）
RL=4Ω，1.5W（典型值）
RL=8Ω，1.1W（典型值）
l VDD=5V，THD+N<1%，SE模式驅動32Ω負載耳機輸出95mW功率 （典型值）
l 關斷電流 18µA（典型值）
l 工作電壓 2.4V到5.5V
特點
l 可選的SE模式
l 防噪聲設計和溫度保護
l 超低關斷電流
l 增益外調
l MSOP-10封裝
應用
l 手機
l 便攜式電腦
l 便攜式音頻系統
l 游戲機

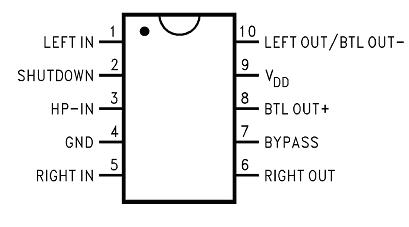

管腳封裝圖
.JPG) 典型應用電路
耳機功能
AX4853有耳機控制輸入端HP_IN，該端口輸入邏輯高電平電路工作在SE模式，輸入邏輯低電平電路工作在BTL模式。

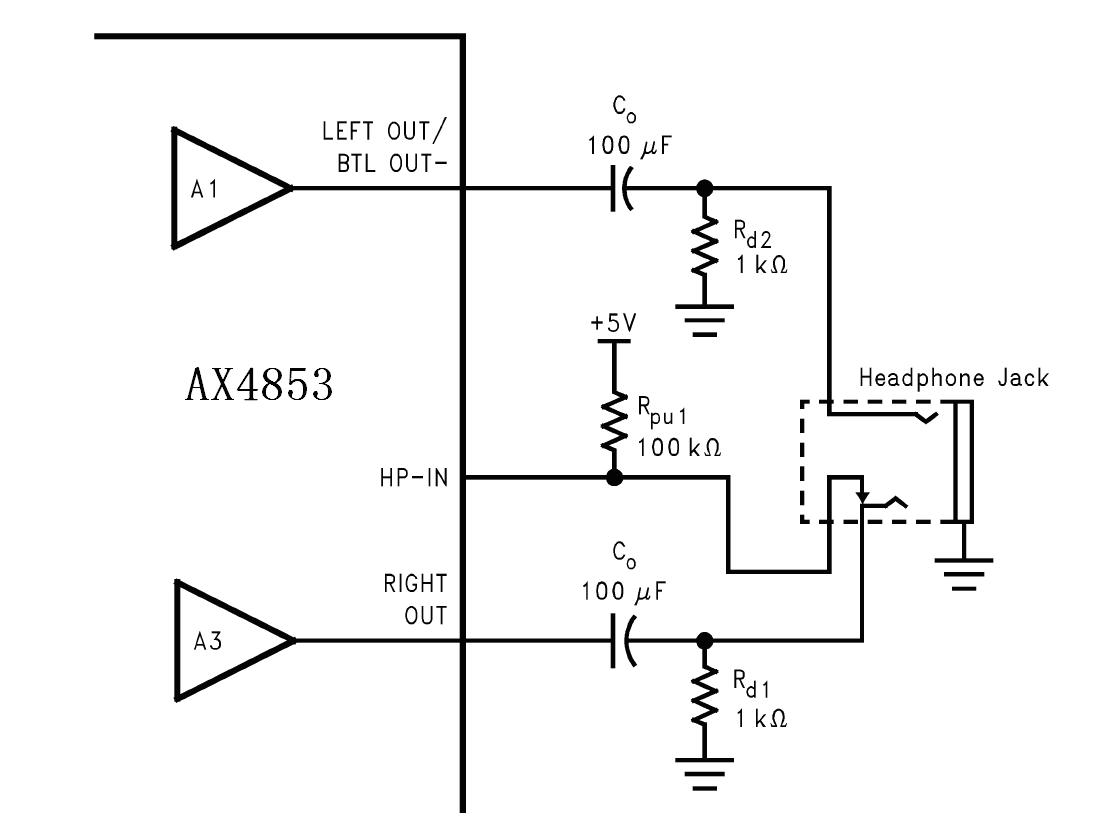

下圖是4853耳機功能控制應用圖，RPU1和RD1分壓設置HP_IN輸入端在沒有耳機插入耳機插座時大約50mV，這個邏輯低電平使4853工作在BTL模式。當耳機插入系統時，RPU1使得HP_IN和VDD連接，4853將從BTL模式切換到SE模式，放大器輸入驅動耳機負載，RD1和耳機負載并聯，但是RD1和RD2對電路的輸出能力幾乎沒有影響，因為典型的耳機負載是32歐姆。
.JPG)
上圖也同時表明了耳機插孔的連接關系，耳機插孔被設計成3線的插座，在插座的頂端和環中各承載了一個立體聲輸出信號，在孔口處有地回路。在耳機插入時，HP_IN和另一個信號輸出端斷開使電路進入SE模式。
為了電路能平穩的進行模式切換，連接HP_IN和RPU1在耳機插座的右聲道輸出端上是很重要的，這個控制端使得左聲道開路。如果連接HP_IN和RPU1在耳機插座的左聲道輸出端上，可能會出現預想不到的狀態轉換。
