當前位置：首頁->產品展示->功放IC->LM4811/CP4811（105mW帶數字音量控制和關斷模式的立體聲耳機音頻功率放大器） |
|
|
| 產品名稱： |
LM4811/CP4811（105mW帶數字音量控制和關斷模式的立體聲耳機音頻功率放大器） |
| 封裝形式： |
MSOP-10 |
| 兼容型號： |
LM4811 |
| 產品功能： |
2X/105mW/5V/16Ω |
產品規格書下載： CP4811.pdf |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
一、概述
CP4811是一個雙聲道的功率放大器，工作電壓為5V，負載為16Ω電阻，且THD+N≤0.1%時，最大平均輸出功率為107mW ，此款音頻功率放大器是為提供高質量的音頻輸出而設計的，而只需極少的外部組件。因?yàn)樵摽钚酒恍枰庹{(diào)電容和緩沖網絡,所以十分適合低功耗的便攜式系統。兼容LM4811
CP4811帶有數字音量調節功能，能通過兩個輸入端調節增益在+12dB 和-33dB之間變化，共有16種增益變化。AT4811帶有低功耗模式，關斷信號高有效；芯片內部也有一溫控電路，實現熱保護功能。
二、重要規格
1. 1kHz, 接16Ω負載，平均輸出功率為107mW時，THD+N 0.3%（典型）
2. 1kHz, 接32Ω負載，平均輸出功率為72mW時，THD+N 0.3%（典型）
3. 關斷電流37μA（典型）
三、特征
1．?dāng)?shù)字增益調節（+12dB to -33dB）
2．極低的關斷電流
3．嘀噠聲抑制
4．熱敏關斷保護電路

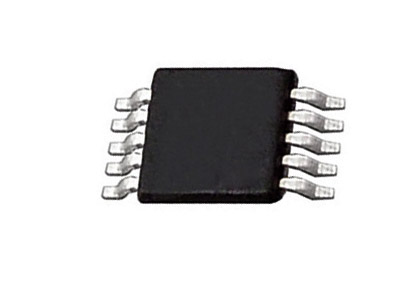

5．MSOP-10封裝
四．應用
1．手機
2．MP3, CD, MP4, DVD 播放器
3．PDA等便攜式設備

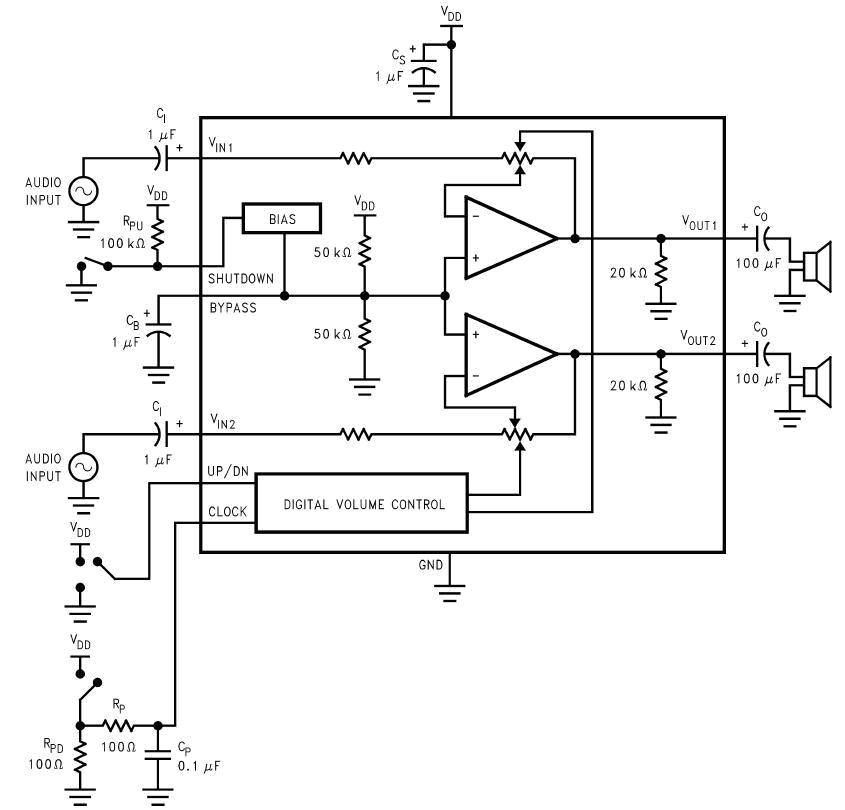

應用原理圖
|
|
| |
|
|
| |
| |
|
