產品概述
隨著 LED 應用對多通道控制、動態光效和集成化的需求不斷攀升，高效且靈活的驅動方案成為行業焦點。
力芯微推出的 ET6312B，是一款專為RGB LED 系統設計的 12 通道自主呼吸恒流驅動芯片，憑借高集成度與精細化調控能力脫穎而出。該芯片包含四組 RGB 驅動單元，每通道支持 192 階電流調節（0.125mA 步進至 24mA，或 0.25mA 步進至 48mA），通道間電流匹配精度達 ±5%，確保多燈珠協同工作時的色彩一致性。
應用于多燈珠 LED 顯示場景，可通過 256 階漸亮漸暗控制實現流暢自主呼吸效果；其支持四芯片級聯的 SYN 同步引腳與 ADDR 地址選擇功能，也適用于手機、智能穿戴等需要燈光聯動的場景，可以實現16顆RGB LED 同步呼吸燈效。
ET6312B 采用 I²C 總線接口，通過九個內部寄存器可靈活配置呼吸周期、延遲時間、電流等級等參數，EXPWM 引腳還支持外部 PWM 輸入擴展控制。這款集成溫度保護與超低壓差特性的驅動芯片，以 QFN20小巧封裝，為多通道 LED 控制系統提供高效穩定的解決方案。
產品特性
-
超低壓差穩壓電流輸出器，每通道在10 mA輸出時典型值為75 mV
-
每三個LED共享九個可編程LED設置寄存器
-
I²C控制，通過ADDR引腳實現四個芯片地址選擇
-
SYN引腳可以為芯片級聯提供同步時鐘
-
EXPWM引腳用于外部PWM輸入，當LED處于“ON”狀態時，每個LED都可以運行于外部PWM
-
單獨通道控制
- 開/關間隔時間控制
- 256階內部PWM產生的呼吸上升/下降時間
- 電流等級設置
- RGB LED顏色控制
- RGB延遲時間和FLASH周期控制
-
192階電流等級：最大24mA（步進0.125mA）或最大48mA（步進0.25mA）
-
最大電流匹配精度±5%，典型工作電流450μA
-
無噪聲、無脈動LED電流，快速平穩啟動
-
輸入電壓范圍：2.7V至5.5V
-
關斷電流低至0.1μA
-
無鉛封裝：QFN20（3mm × 3mm × 0.75mm）
-
內置溫度保護

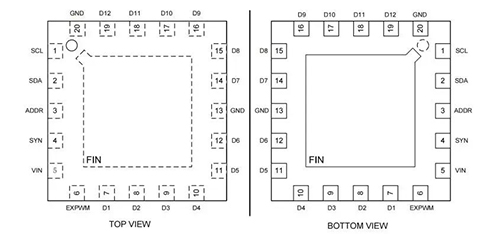

管腳定義

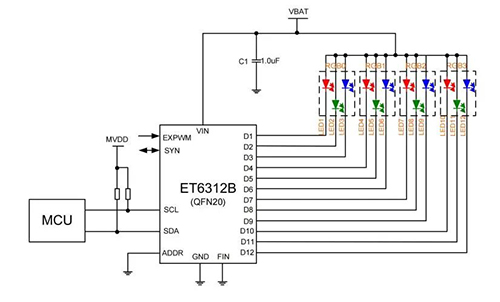

典型應用
|
