概要
CS5529E是一款高效率,單電感升降壓一體DC-DC調整器.間.
CS5529E的輸入電壓為2.8V-18V，提供可調輸出電壓為1V-18V .CS5529E可以通過調整兩個外加電阻來設定輸出電壓.CS5529E同樣也適用于1-4節鋰電池的應用場景，可以有效的延長電池的使用時間。
CS5529E由電流模PWM控制環路，誤差放大器，比較器和功率開關等模塊組成。該芯片可在較寬負載范圍內高效穩定的工作.
CS5529E可在恒壓（恒定輸出電壓）模式或恒流（恒定輸出電流）模式下工作。提供外部反饋電阻設置輸出電壓，輸出電流最高可到3A。
CS5529E提供了EQA-16封裝形式,其額定的工作溫度范圍為-20℃至85℃.
描述
高效率：90%@12V to 5V/2A
電流輸出能力：
2.8V→3.3V ：2.0A 2.8V→5.0V：1.4A
12V→5.0V ：3.3A 5.0v→3.3V：1.2A
9.0V→5.0V ：3.0A 5.0V→9.0V：1.8A
5.0V→18V ：0.7A 18V→5.0V：3.1A
9.0V→18V ：1.2A 18V→9.0V：2.8A
12V→18V ：1.3A 9.0V→12V：2.0A
外置限流設置
輸入電壓范圍：2.8-18V
可調輸出電壓范圍：1-18V
開關頻率:500KHz
基準電壓：1V
軟啟動
應用
電池產品、車載充電、POS系統、無線充電模塊、5G模塊等。

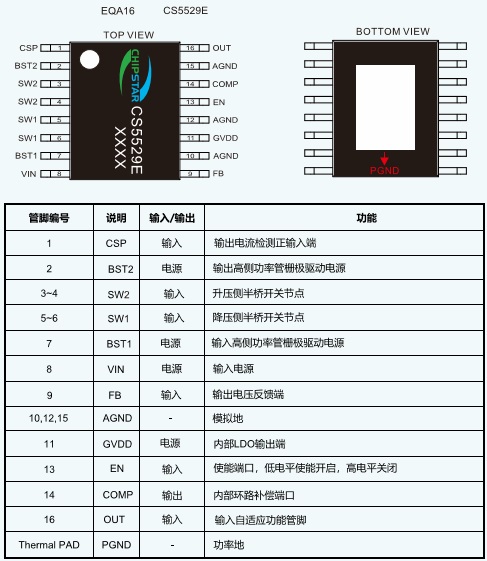

管腳排列以及定義

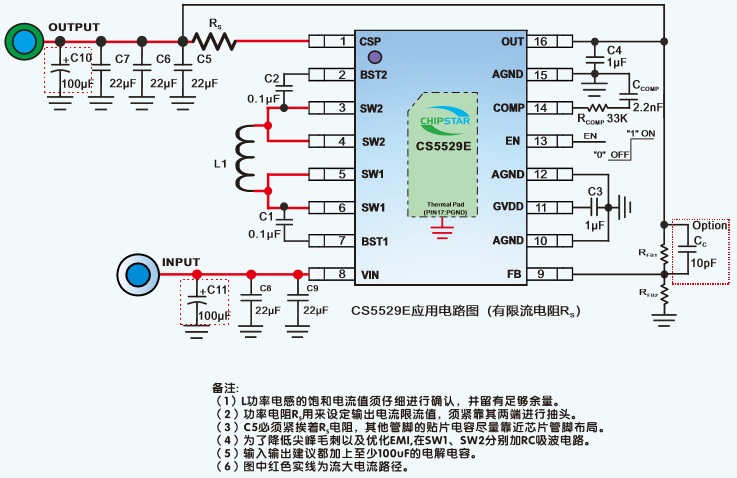

典型應用圖
典型應用圖（無限流電阻R3）
