在電力系統中，過流保護是保障設備安全運行和電網穩定性的重要環節。其中，反時限過流保護以其獨特的動作特性，在特定應用場景下發揮著不可替代的作用。本文將深入探討反時限過流保護的原理、優勢，并重點解析在哪些具體情況下，我們應當優先考慮使用反時限過流保護。
1.反時限過流保護的基本原理

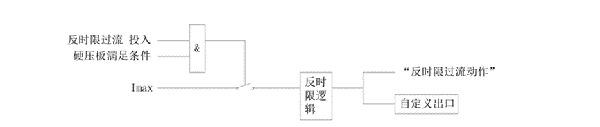

反時限過流保護，顧名思義，其動作時間與流過保護裝置的電流大小呈反比關系。即當短路電流越大時，保護裝置的動作時間越短；反之，當短路電流越小時，動作時間越長。
其意義是，對于危害性更大的大電流故障（如近區短路），保護應迅速動作，以最大限度地減少故障對設備和系統的損害；而對于危害性相對較小的過載或遠區短路，則允許保護裝置有更長的動作時間，以提高供電的連續性和選擇性，減少停電時間。

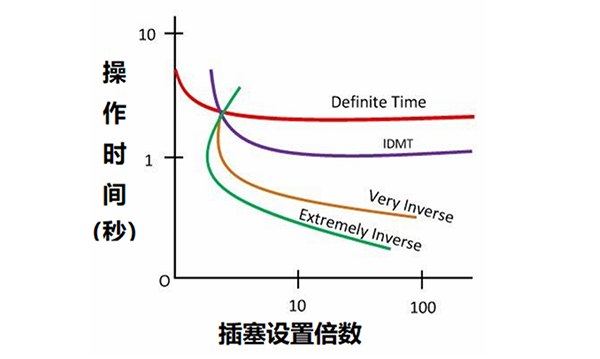

不同反時限特性曲限
2.反時限過流保護的優勢
在多級串聯的保護系統中，反時限特性可以更好地實現上下級保護的配合。當發生短路故障時，故障點下游的保護裝置會因流過更大的短路電流而迅速動作，從而實現故障的局部切除，避免越級跳閘，提高供電可靠性。
電力系統中的短路電流大小會因故障點距離電源的遠近而變化。反時限保護能夠根據故障電流的大小自動調整動作時間，使得近區大電流故障能快速切除，遠區小電流故障也能在合理時間內被清除，提高了保護的靈敏性和速動性。
許多電氣設備的過載特性（如電動機、變壓器）與反時限特性相似，即設備承受過載電流的能力隨電流增大而迅速下降。因此，反時限過流保護能夠更好地匹配這些設備的過載承受能力，提供更精準的保護。
3.反時限過流保護的應用場景
①配電系統中的饋電回路保護
在配電系統中，饋電回路（通常指從變電站或主配電柜引出的線路）是連接電源和負荷的關鍵部分。這些回路可能面臨各種短路和過載故障。由于饋電回路的特點，其上游和下游都可能存在其他保護裝置，因此需要良好的選擇性配合。
反時限過流保護能夠確保當饋電回路發生短路時，靠近故障點的保護裝置優先動作，避免上級斷路器跳閘，從而縮小停電范圍。同時，對于電纜等設備的過載保護，反時限特性也能提供更合理的保護。
典型的配電系統饋電回路示意圖
② 電動機主回路的過載保護
電動機是電力系統中常見的感性負載，其啟動電流通常是額定電流的數倍，且持續時間較短。如果采用定時限保護，為了避免啟動電流引起的誤跳閘，保護定值可能需要設置得較高，從而降低了對輕微過載的保護靈敏度。而如果定值設置過低，又容易在啟動時誤動作。
反時限過流保護則能很好地解決這個問題。當電動機正常啟動時，雖然電流較大，但由于持續時間短，反時限保護不會立即動作。而當電動機發生持續性過載時，電流雖然可能不大，但長時間的過載會導致電機過熱，此時反時限保護會根據電流大小和持續時間進行判斷，并在電機受損前及時動作。這使得反時限保護（或具有反時限特性的熱繼電器）成為電動機過載保護的理想選擇。
③多級串聯保護系統的選擇性配合
在復雜的電力網絡中，往往存在多級串聯的保護裝置，例如從變電站出線到用戶終端的各級斷路器。為了保證故障發生時，只有故障點最近的保護裝置動作，實現選擇性切除，反時限過流保護是重要的手段。
通過合理整定各級反時限保護的動作特性曲線，可以確保在任何故障點，下游保護裝置的動作時間都小于上游保護裝置，從而實現良好的級差配合，避免越級跳閘，提高整個系統的供電可靠性。

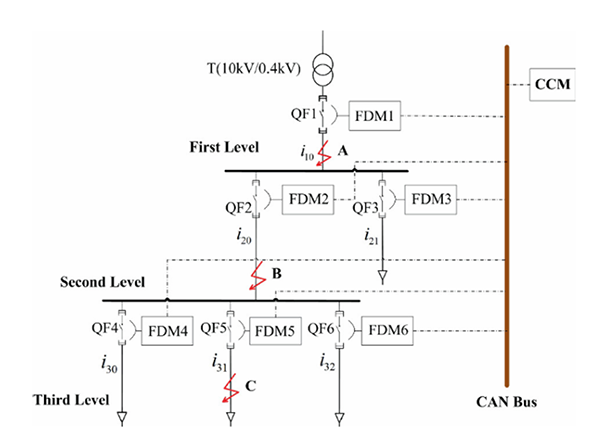

多級串聯保護系統示意圖
④變壓器、發電機等重要設備的后備保護
對于變壓器、發電機等重要設備，除了主保護外，通常還需要配置后備保護。反時限過流保護可以作為這些設備外部故障的后備保護。當主保護失靈或拒動時，反時限過流保護能夠及時動作，切除故障，防止故障擴大，保護重要設備的安全。
4.、定時限與反時限的配合使用
在實際工程中，定時限過流保護和反時限過流保護并非相互排斥，而是常常配合使用。例如，在某些斷路器中，可能同時具備反時限過載保護（L參數）和定時限短路保護（I參數），甚至還有反時限短延時短路保護（S參數），以應對不同類型的故障和實現更精細的選擇性配合。
定時限保護通常用于短路電流變化范圍不大或對動作時間有嚴格要求的場合，而反時限保護則更適用于需要根據電流大小自適應調整動作時間，并強調選擇性配合的場景。
反時限過流保護憑借其“電流越大，動作越快”的特性，在配電系統饋電回路、電動機過載保護、多級串聯保護選擇性配合以及重要設備后備保護等場景中展現出顯著優勢。正確理解和應用反時限過流保護，對于提高電力系統運行的安全性、可靠性和供電連續性具有重要意義。電氣工程師在進行系統設計和保護整定時，應充分考慮故障特性和設備要求，合理選擇和配置反時限過流保護，以構建一個更加健壯和智能的電力保護系統。 |
