引言
在戶外藍牙音箱、家庭音頻系統、車載音頻等產品，D類功放芯片因效率高、貼片小封裝等優勢應用越來越廣。在中大功率的2.1音頻系統設計時，揚聲器要輸出足夠大的功率，模擬信號輸入的功放芯片需要通過前級運放來做前級放大及分頻。音箱系統絕大多數的底噪雜音等問題都來源于音源輸入、PCB走線干擾。很多板子因PCB面積、結構限制等因素無法規避，一直困擾著電子工程師。
I2S輸入的數字功放IC，是將數字音頻源直接轉換成高品質的音頻信號，音頻信號不受PCB走線及射頻干擾，且內置DSP大大簡化了調音的過程，還可提升音質、節省器件成本、簡化系統設計。數字功放IC因此越來越受音頻行業電子工程師的歡迎。
深圳市永阜康科技有限公司一直專注于音頻領域的耕耘，現在大力推廣一款內置DSP、60W+2X30W大功率I2S輸入2.1聲道數字功放芯片-ACM8636。供電電壓范圍在
4.5V-26.4V。在2.1通道工作模式， 2 x 8 歐+4 歐負載下，輸出功率可以達到2×30W+60W ; THD+N不超過1%。采用QFP-48（散熱片在背部，支持外接散熱器），良好的散熱性能保證超大功率輸出，可實現無失真的清晰音頻。
概述
ACM8636一款2.1通道數字輸入音頻功率放大器。供電電壓范圍在 4.5V-26.4V。在2.1通道工作模式， 2 x 8 歐+4 歐負載下，輸出功率可以達到2×30W+60W ; THD+N不超過1%。
ACM8636采用了一種新穎的PWM調制架構：獨特的復合PWM調制相位同步技術以及擴頻+智能邊緣速率控制技術，使得ACM8636即使大功率的工作場景，也有出色的低EMI輻射表現。
另外，ACM8636的指定輸出功率情況下支持無電感應用。
ACM8636內置的先進音效調諧功能，提供了一種高度集成的解決方案。內置它允許以高度獨立的操作打開/關閉每個音效模塊。前后BQ/音量都有助于保持音頻余量。此外，立體聲信道中的2+1頻帶DRC和子信道中的1頻帶DRC可用于實現靈活平坦的多頻帶控制。
ACM8636高度集成了多種音效算法, 左右通道獨立的 2×11 個BQs和7段低音BQs，支持頻響靈活調整;2+1段DRC，
提前能量預測結合后端均衡器， 實現平滑的多段音效控制;虛擬低音增強、3D音效等
采用QFP-48封裝。
ACM8636應用信息
1、

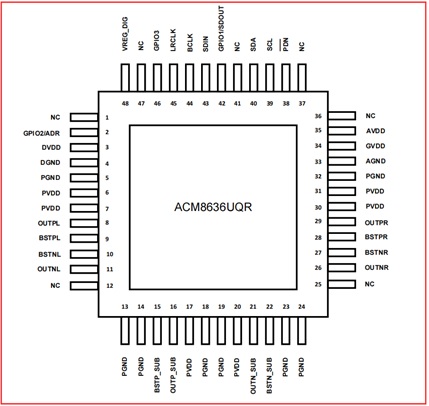

ACM8636UQR腳位定義圖
2、ACM8636UQR管腳說明

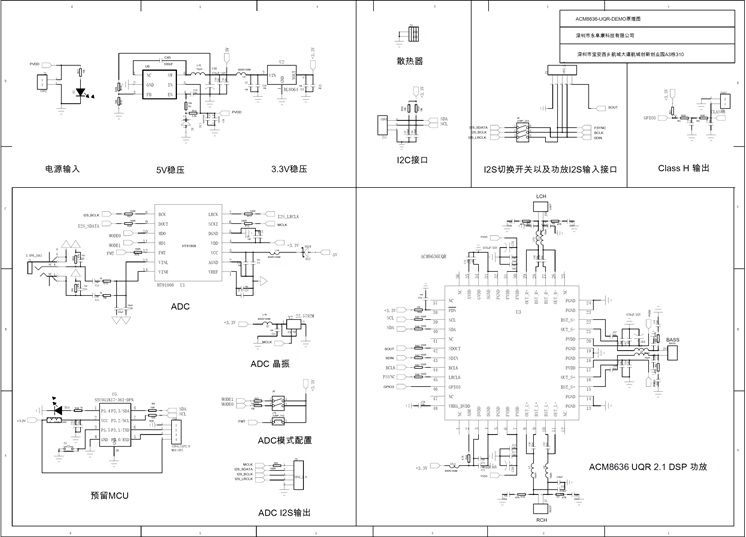

3、ACM8636UQR DEMO 應用示意圖

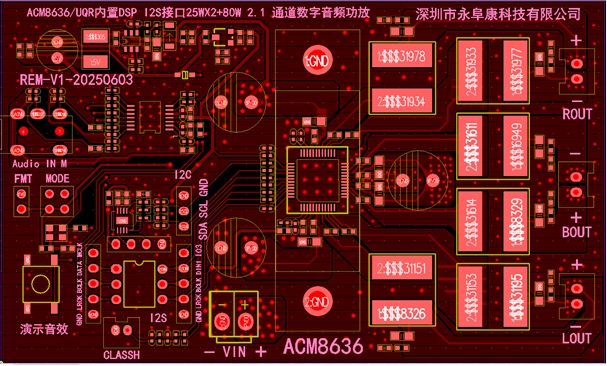

4、 ACM8636UQR DEMO板PCB頂層設計圖

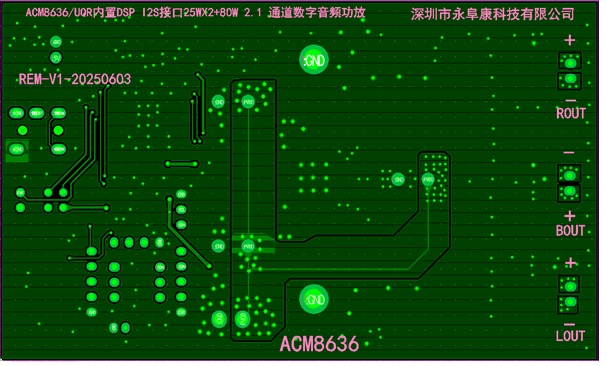

5、 ACM8636UQR DEMO板PCB底層設計圖

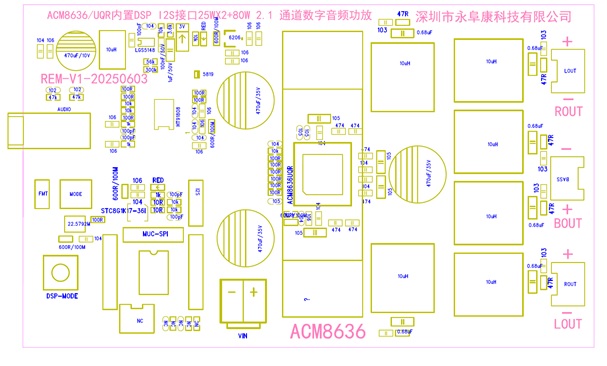

6、ACM8636UQR DEMO板貼片圖
7、ACM8636UQR DEMO板物料清單
8、ACM8636UQR DEMO板實物圖
|
