概述
ACM5620是一款全集成的高效DC-DC升壓轉換器。內部集成6.5mΩ Rson功率開關管以及10mΩ的Rdson同步整流管，低導通內阻保證了高效率和良好的熱性能表現。ACM5620具有寬的輸入電壓范圍2.7V至20V;輸出電壓范圍4.5V-21V;非常適合1-3節鋰電池的應用場合
ACM5620采用自適應恒定關斷時間峰值電流控制模式，以調節輸出電壓并確�？焖偎矐B響應。ACM5620在脈沖寬度下工作中、重載時的調制（PWM）模式，隨著負載電流的減小切換到脈沖頻率調制（PFM）模式以保持高效運行。ACM5620提供準確在寬負載和VIN范圍內進行調節，并保持低輸出紋波。ACM5620提供22.8V的過電壓保護，電流跟蹤保護和過熱保護。
ACM5620采用3.5mm×3.0mm QFN封裝。
特征
寬輸入電壓和輸出電壓范圍
VIN：2.7V至20V
VOUT: 4.5V至21V
6.5mΩ的Rdson功率開關管以及10mΩ的Rdson同步整流管
低靜態電流和關斷電流
高驅動能力以及高效率
20A大峰值電流限制
VIN＝3.6V/VOUT=12V/IOUT=2A,效率92%
VIN＝7.2V/VOUT=19V/ IOUT=3A,效率93%
VIN＝7.2V/VOUT=19V/ IOUT=5A,效率95%
輕負載條件下PFM工作模式
可編程軟啟動設置
可編程開關頻率在300kHz/550kHz/800kHz/1MHz可選
完善的保護機制
可編程限流閾值
電流跟蹤功能
22.8V的過壓保護
過熱保護
應用
藍牙音箱、電子煙、快充移動電源等。

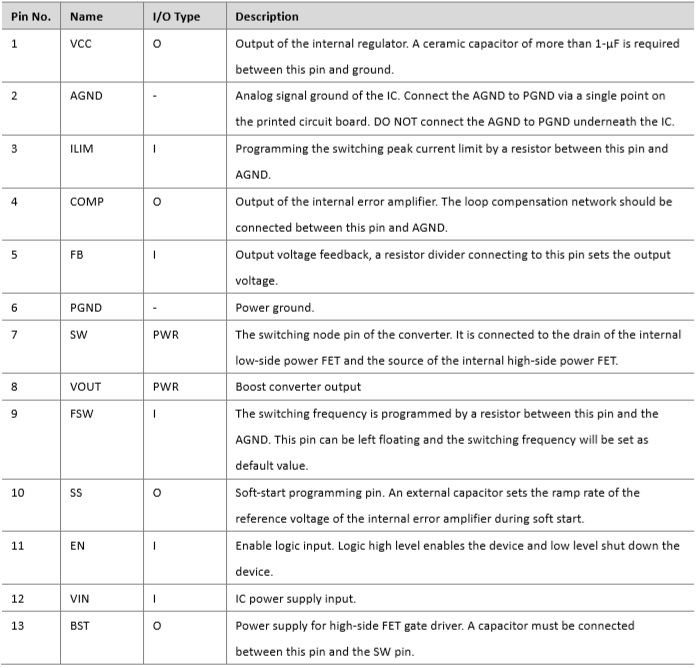

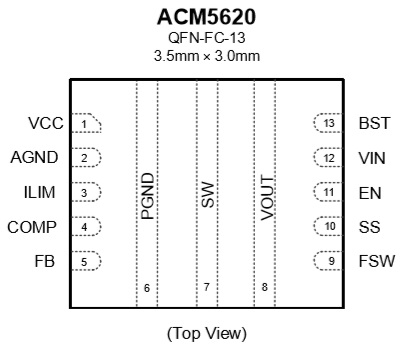

管腳排列及定義

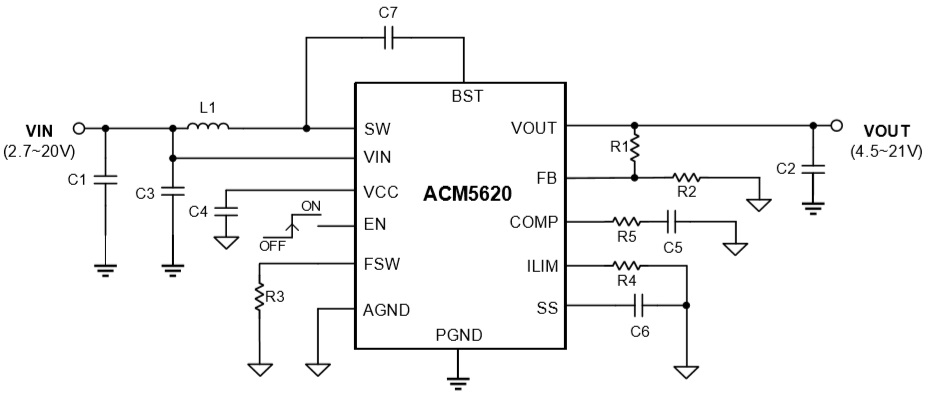

應用原理圖
