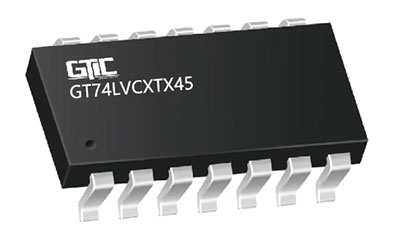

產品介紹
GT74LVCXTX45系列包括一路，二路，四路，八路和十六路收發器，是具有可配置電平轉換的雙電源總線收發器。最大傳輸速率可達到420Mbps，滿足高速數據傳輸要求。該收發器使用兩個獨立的電源軌，VCCA和VCCB的工作電壓范圍為1.65V至5.5V，支持寬電壓輸入。A端口參考VCCA，B端口參考VCCB，可以在1.8V、2.5V、3.3V和5.5V電壓節點之間實現通用低壓雙向轉換。具備VCC隔離特性，當任一VCC輸入端處于接地狀態，則所有輸入端均處于高阻抗狀態。A端口和B端口的輸入電路始終處于激活狀態，并具有邏輯高電平或邏輯低電平，以防止出現過多的ICC和ICCZ。GT74LVCXTX45的控制引腳由VCCA供電。該芯片的工作范圍為-40℃~125℃。
該收發器適用于多種應用場景，如通信設備、工業控制設備、嵌入式系統、消費電子產品等。
關于封裝，GT74LVC1T45提供SOT23-6，SC70-6封裝，GT74LVC2T45提供VSSOP8，MSOP8封裝，GT74LVC4T245提供TSSOP16封裝，GT74LVC8T245提供SOP24，TSSOP24封裝，GT74LVC16T245提供TSSOP48封裝。
功能特性
電源電壓：VCCA/VCCB:1.65~5.5V
傳輸延遲：2.3ns
最大傳輸速率：420Mbps
Ioff：2µA
IOZ：2µA
ICC：15µA
Ten: 3.9ns
Tdis: 3.7ns
溫度范圍：-40℃~125℃
封裝：SOT23-6，SC70-6，VSSOP8，MSOP8，TSSOP16，SOP24，TSSOP24，TSSOP48

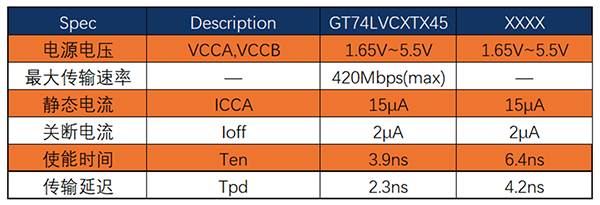

產品優勢

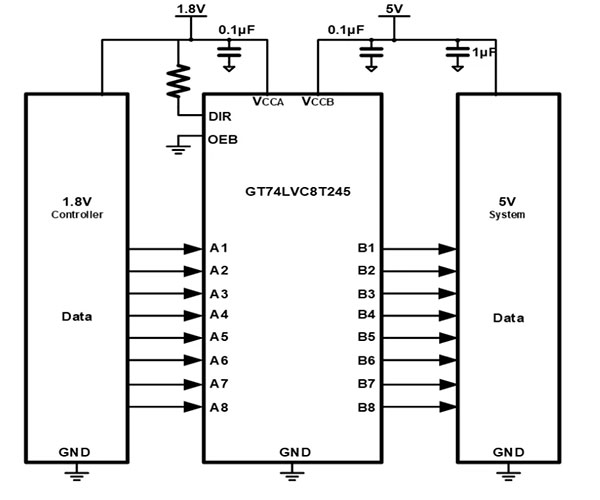

典型應用
Typical Application Circuit |
