產品概述
隨著電子產品發展，用戶對設備可靠性要求提升，其中對端口可靠性愈發重視。USB Type-C端口采用對稱設計支持正反插，具有高速數據傳輸、高功率供電，用于數據傳輸、設備充電、視頻輸出(支持4K)，音頻傳輸?shù)龋粡V泛使用。但在日常生活中，Type-C端口作為關鍵的連接部位經常會暴露在潮濕的環境中，水汽或者生活用水等各種水分滲入接口中可能會引發故障。從接觸不良、充電不穩定到設備微短路或短路，甚至導致?lián)p壞設備。為此，力芯微新推出一款耐高壓、低導通阻抗的端口高精度濕度檢測過壓保護開關ET9545L，可檢測端口潮濕及充電線纜插入后的接觸狀態。
ET9545L是一款5.5A持續電流能力具有過壓保護和濕度檢測功能的大電流保護器件。在使用濕度檢測時，MD引腳連接IN或GND時觸發。將器件的MD引腳放置在靠近IN腳的位置，在正常情況下，MD引腳處于懸空態，此時VB=0.9V<VMDT=1.2V<VA=2.2V，未檢測到水分；如果有水汽此時在USB接口上，導致MD引腳連接到IN，則IN電壓將通過MD引腳傳輸?shù)絍MDT，此時VMDT>VA，檢測到水分，F(xiàn)LAG通過控制邏輯設置為高；如果USB接口的水汽導致MD引腳連接到GND，則VMDT<VB，檢測到水分，F(xiàn)LAG通過控制邏輯設置為高。檢測到水分至FLAG拉高，響應時間為1ms。
ET9545L的輸入電壓范圍為3.2至28V，內部6.8V的OVLO閾值；可以通過OVLO引腳的外部電阻來調節OVP閾值。內置±80V的浪涌保護，可以有效地防止端口的異常高壓。
ET9545L采用綠色WLCSP12-1.55×1.10mm、0.4mm間距的小型封裝，可顯著節省PCB布局空間，有效提升電路板集成密度。可在-40℃至+85℃溫度范圍內正常工作。
產品特性
-
• 寬電源電壓范圍：3.2V至28V
-
• 高達5.5A的連續輸出電流
-
• 低導通阻抗：20mΩ（典型值）
-
• 默認6.8V的OVLO閾值，可調節過壓保護
-
• 過壓關斷響應時間：50ns（典型值）
-
• 輸入濕度檢測（MD）
-
• 開漏的FLAG引腳來表明電源狀態良好
---FLAG高電平：故障狀態（過壓/濕度/欠壓）
---FLAG低電平：輸入電源穩定
-
• 內置±80V浪涌保護
-
• 保護電路
--過溫保護（OTP）
---過壓保護（OVP）
---欠壓鎖定（UVLO）
-
• 封裝：WLCSP12（1.55mm×1.10mm 0.4mm Pitch）
管腳定義

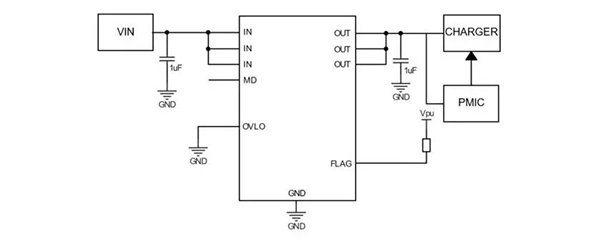

典型應用
|
