概述
HTN77A0是一個同步降壓轉換器，具有從5V到130V的寬輸入電壓，集成了1.8Ω高側 MOSFET和0.7Ω低端MOSFET。器件帶有0.84A峰值限流，可輸出持續0.7A。

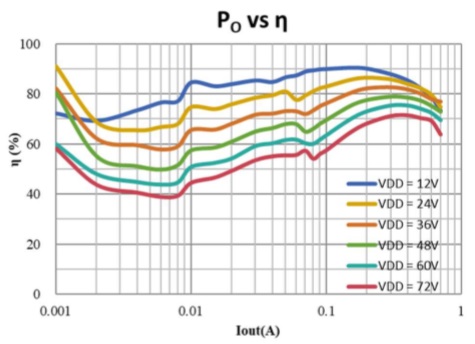

HTN77A0采用基于恒定導通時間（COT）控制架構，支持跳周期調制（PFM），有助于轉換器在輕負載下實現高效率；
HTN77A0F則在輕載時仍工作在強制PWM。 HTN77A0具有100kHz至1MHz的可編程開關頻率，外部電阻可調。
HTN77A0允許從高輸入電壓到低輸出電壓的功率轉換，開關MOS的最小導通時間為50ns。該器件提供3ms的固定軟啟動，以防止啟動過程中的涌入電流。HTN77A0具有外部環路補償功能，可靈活優化環路穩定性或環路響應。 HTN77A0提供谷值電流限制、峰值電流限值、熱關斷保護和輸入電壓欠壓保護。該器件采用ESOP8封裝。
特點
・內置1.8Ω/700mΩ高低端功率管，無需外部續流二極管，輕載高效率
・寬輸入電壓范圍：5V~130V
・輸出最大持續電流：0.7A
・超低靜態電流：10uA；3uA關斷電流
・可接近100%占空比工作
・脈沖跳躍模式使得輕載下高效率(HTN77A0P), 或 強制PWM(HT77A0F)
・FPWM支持隔離降壓拓撲
・最高1MHz可編程開關頻率
・開漏的PG pin，指示輸出電壓正常
・COT控制架構
・峰值和谷值限流保護
・欠壓保護和過熱關斷保護
・無鉛封裝，ESOP8
應用
磚塊電池模組、 電池包、高壓電池組、工業電源、汽車系統等。

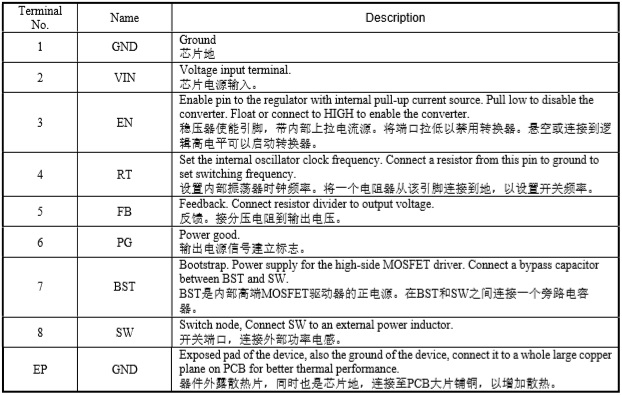

管腳排列及定義

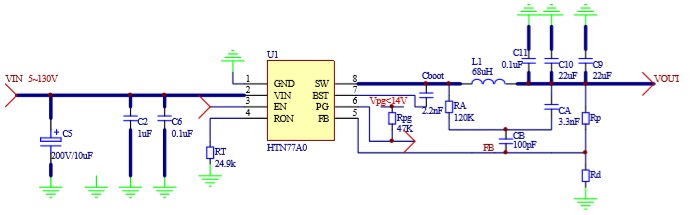

典型應用原理圖
