概述
HTN78A3是3A降壓轉換器，具有從6V到140V的寬輸入電壓，集成了250mΩ高側MOSFET。HTN78A3采用基于紋波電壓模式控 制，支持跳周期調制（PSM），有助于轉換器在輕負載下實現高效率。
HTN78A3具有100kHz至1MHz的可編程開關頻率，外部電阻可調。HTN78A3允許從高輸入電壓到低輸出電壓的功率轉換，開關MOS的最小導通時間為120ns。該器件提供3ms的固定軟啟動，以防止啟動過程中的涌入電流。
HTN78A3具有外部環路補償功能，可靈活優化環路穩定性或環路響應。
HTN78A3提供谷值電流限制、熱關斷保護、 輸出過壓保護、輸出過載保護和輸入電壓欠壓保護。
該器件采用ESOP8封裝。
特點
・3A降壓，內置250mΩ高側功率管
・輸入電壓范圍：6V~140V
・脈沖跳躍模式使得輕載下高效率
・最高1MHz可編程開關頻率
・COT紋波電壓控制架構
・欠壓保護、過流保護和過熱關斷保護
・無鉛封裝，ESOP8
應用
二輪電瓶車、 太陽能系統、高壓電池組、工業電源、汽車系統等。

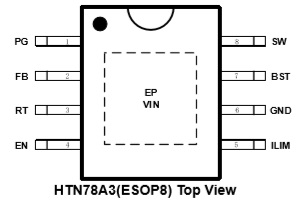

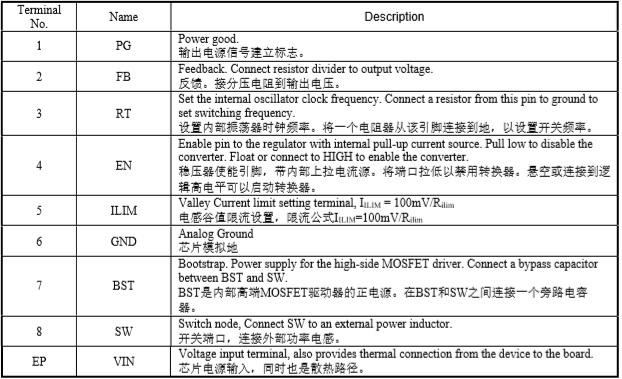

管腳排列及定義
典型應用原理圖
