大多數D類音頻放大器支持單個設備中的多種輸出配置。
這為最終應用程序提供了高度的靈活性。例如，具有四個半橋的 D 類放大器可驅動 4 個、2 個甚至僅 1 個通道。這些拓撲被稱為單端 (SE)、橋接式負載 (BTL) 和并聯橋接式負載 (PBTL)。橋接兩個輸出可以有效地使負載上的電壓加倍，而將它們并聯配置則可以使功放輸出最大電流加倍。理論上，在 PBTL 模式下，將電壓和電流加倍應該可使功率增加三倍，但是由于放大器存在電壓和電流限制，因此在 PBTL 模式下運行時通常只允許在更低的負載上實現更高的功率。

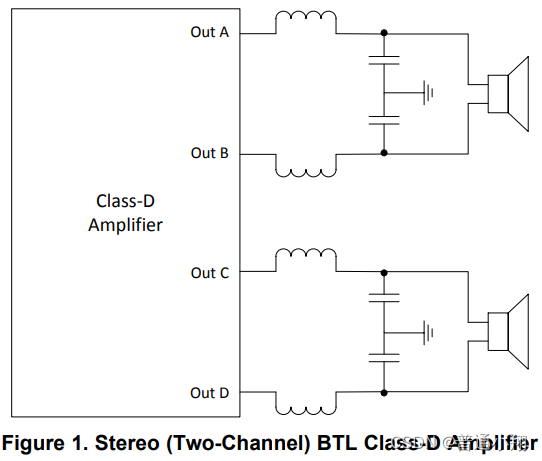

1. 橋接負載 Bridge-tied load
橋接負載（Bridge-tied load, BTL）是D類放大器最常見的輸出配置。BTL配置由一個放大器驅動負載的一側OutA ，另一個放大器從第一個放大器得到反向信號OutB，驅動負載的另一側。相比于單端（SE）電壓相當于翻倍，功率P = V*V/R，所以功率最大可以做到相當于單端的4倍。
由于負載的兩端都接了驅動，所以不能以GND為參考。因此，必須相對于地面差分測量負載上的電壓。

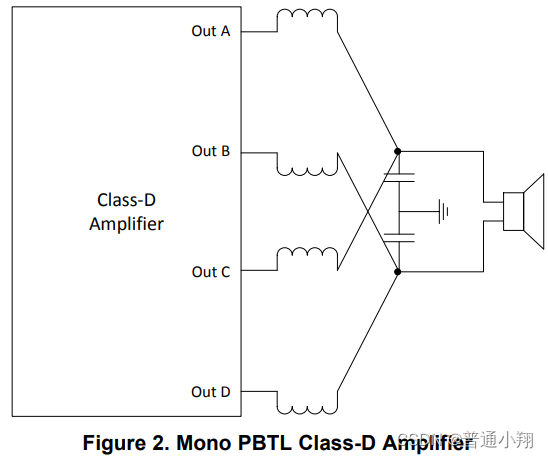

2. 并聯橋接負載 Parallel Bridge-Tied Load
并聯橋接負載（PBTL）是一種輸出配置，它采用立體聲BTL放大器，并將輸出并聯為單聲道。PBTL和BTL的負載兩端電壓相同，但由于每個輸出負載電流翻倍，因此最大電流已經增加。由P = UI 得，PBTL功率為BTL的2倍。
3 單端接入 Single-Ended (SE)

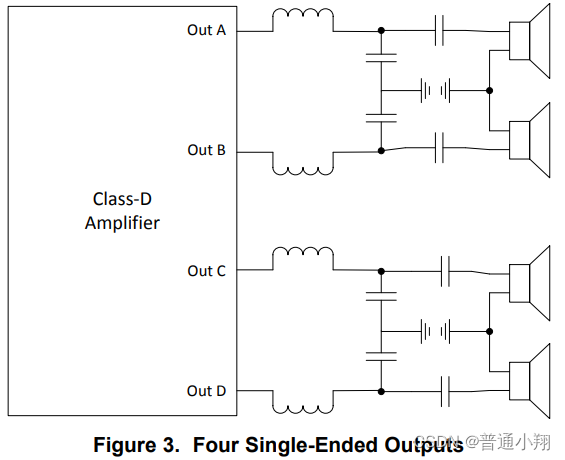

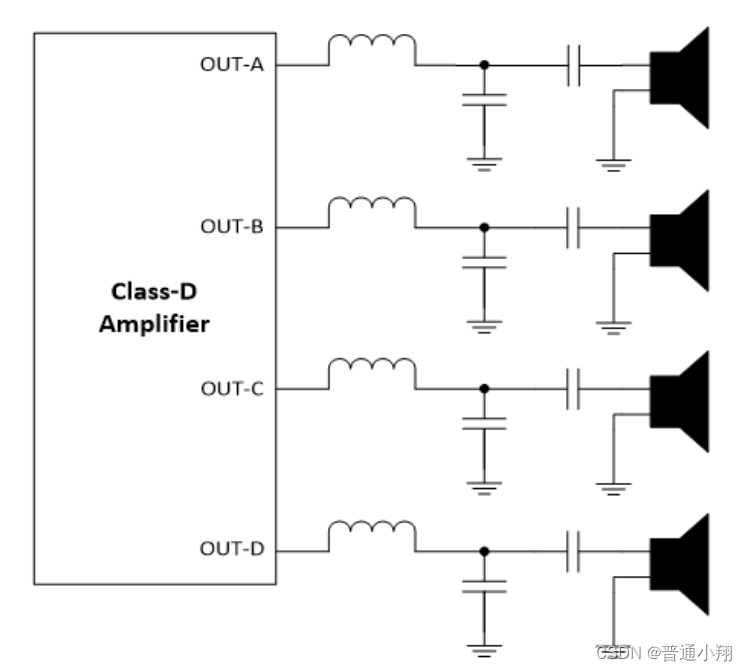

單端（SE）配置中，只使用一個輸出來驅動負載，而不是像BTL和PBTL配置中那樣使用一對相位不同的輸出。但是，這種配置可以使用單個立體聲BTL放大器實現，如下圖所示。一些放大器還允許組合1× BTL和2× SE通道，以支持單個設備的2.1音頻系統。
由于D類放大器的PWM調制，在LC濾波器之后存在PVDD / 2或供電電壓的一半的直流電壓。在SE模式下，由于揚聲器現在是基于地面參考的，因此需要直流阻斷電容器或其他某種方式將揚聲器參考到PVDD / 2，以便揚聲器上沒有直流電壓。
|
