功放的輸出加載在變壓器的原邊，揚聲器加載在變壓器的副邊
由于體積大，成本高，在追究緊湊的電子產品中很少應用。

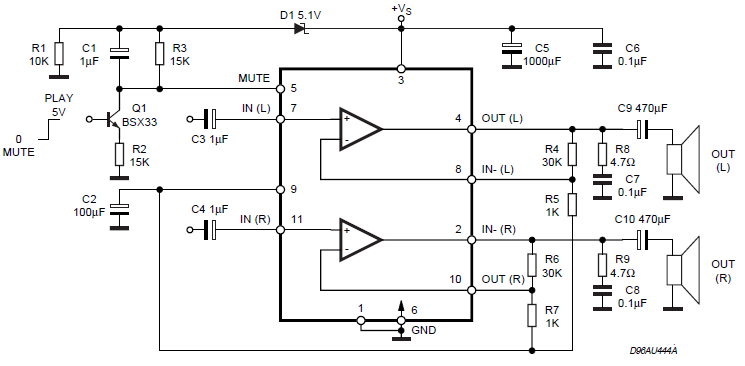

輸出無變壓器型(Output TransformerLess)，用一個電容將直流電壓輸出隔離，而僅輸出交變信號。應用非常廣泛。
備注：圖中揚聲器端并聯的RC串聯網絡是為了防止震蕩
不需要變壓器，并且使用單電源供電。
考慮到音頻的低頻段可能只有20Hz, 為了保證低頻段的信號可以傳輸?shù)綋P聲器，隔直電容必須足夠大。電容的容量具體計算可以按照RC濾波器的模型進行計算。

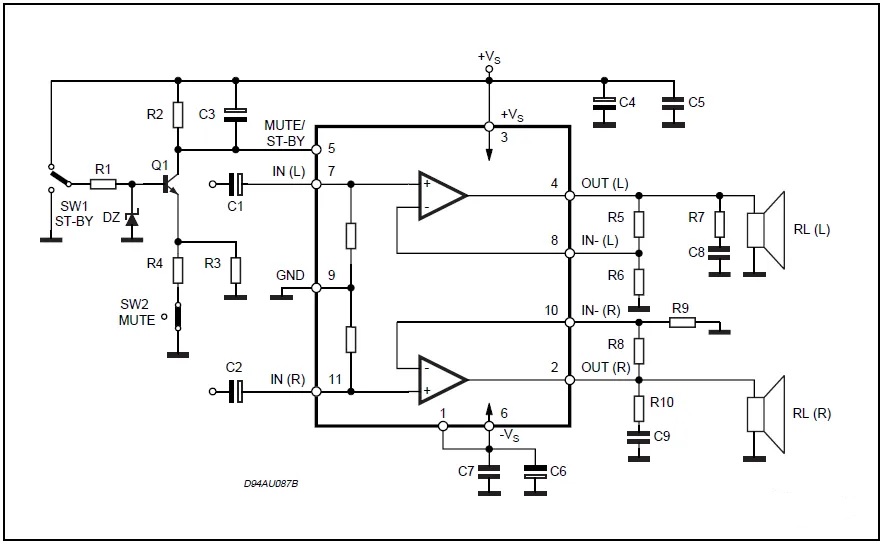

輸出無電容型(Output CapacitorLess)，將輸出直接與揚聲器相連。
備注：圖中揚聲器端并聯的RC串聯網絡是為了防止震蕩
優點：不需要大電容，低頻特性好。
缺點：必須使用雙電源供電。對于這類電路，不建議采用。

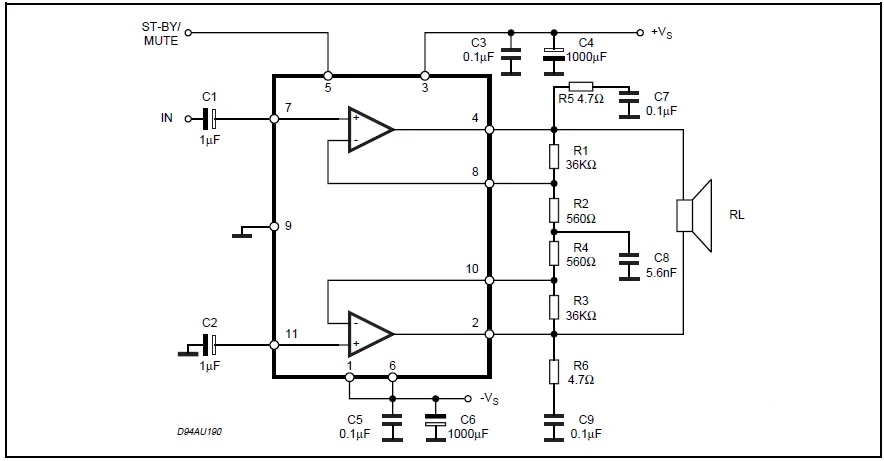

一是Bridge Tied Load（橋接負載），一是Balanced TransformerLess（平衡式無變壓器）。BTL中的揚聲器，是由一對兒差分信號驅動的。
如上圖，用兩個功率放大器對輸入信號進行不同極性的放大，一個是同相放大，另一個是反相放大。因此，負載上可以得到2VS的峰值電壓。
相比于OTL輸出型，在相同的供電電壓下，BTL的揚聲器上可以獲得2倍于OTL電路的輸出電壓，這樣，輸出功率是OTL電路的4倍（電壓的平方除以揚聲器的阻抗）。
BTL電路優點就是：在不提高供電電壓的情況下，可以提高輸出功率，理論上可以提高到4倍，實際上受功放以及揚聲器本身的限制，可能達不到。
還有：BTL的輸出級也不需要隔直電容
上圖中展示的雙電源供電，其實只要輸入信號有直流偏置（功放基本都帶），BTL型的輸出也是可以單電源供電的。 |
