硬件工程師在設計電路時經常需要考慮電源輸入端可能出現的反接情況，即電源正負極接反。為了避免這種情況對電路造成損害，通常會在電源輸入端加入防反接電路。以下是幾種常用的防反接電路設計方案：
-

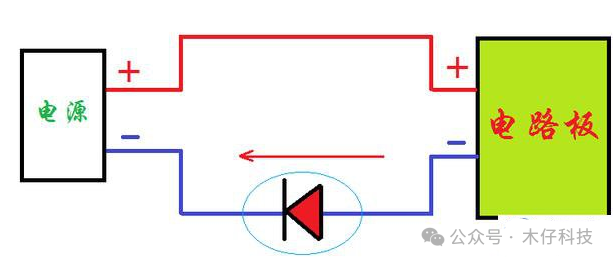

二極管防反接
•原理：
•利用二極管的單向?qū)щ娞匦詠碜柚狗聪螂娏鳌?/p>
•電路組成：
•在電源正極和地之間串聯一個二極管。
•優點：
•結構簡單。
•成本低廉。
•缺點：
•二極管的導通壓降會導致電壓損失。
•效率較低，不適合大電流應用。

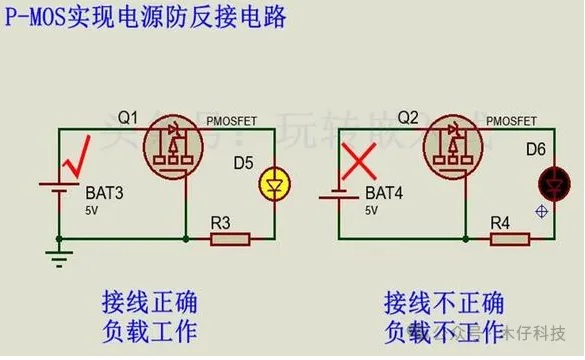

2. MOSFET防反接
•原理：
•利用MOSFET的柵極控制特性來阻止反向電流。
•電路組成：
•在電源正極和地之間串聯一個P溝道MOSFET，柵極接電源正極，源極接電源輸入，漏極接地。
•優點：
•導通電阻低，效率高。
•適用于大電流應用。
•缺點：
•需要額外的控制電路。
•成本相對較高。
3. PNP晶體管防反接
•原理：
•利用PNP晶體管的截止特性來阻止反向電流。
•電路組成：
•在電源正極和地之間串聯一個PNP晶體管，基極接電源正極，發射極接電源輸入，集電極接地。
•優點：
•結構簡單。
•成本較低。
•缺點：
•與二極管方案類似，存在電壓損失。
•效率較低。

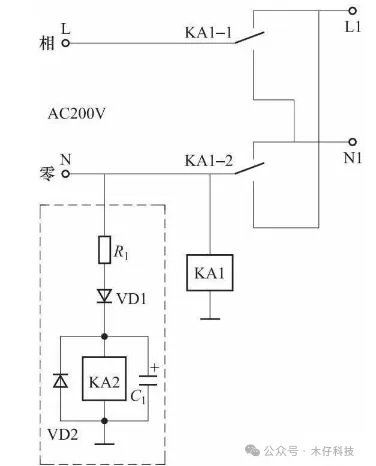

4. 繼電器防反接
•原理：
•利用繼電器的開關特性來阻止反向電流。
•電路組成：
•在電源正極和地之間串聯一個繼電器觸點，繼電器線圈由電源正極供電。•優點：
•適用于大電流和高電壓應用。
•可以提供可靠的隔離。
•缺點：
•成本相對較高。
•需要額外的空間。
5. 雙向TVS管防反接
•原理：
•利用雙向TVS管在超過閾值電壓時的導通特性來阻止反向電流。
•電路組成：
•在電源正極和地之間并聯一個雙向TVS管。
•優點：
•結構簡單。
•成本較低。
•缺點：
•僅適用于小電流應用。
•TVS管有一定的響應時間延遲。
選擇建議
•成本敏感應用：
•對于成本敏感的應用，可以選擇二極管防反接或PNP晶體管防反接方案。•高效率需求：
•對于需要高效率的應用，可以選擇MOSFET防反接方案。
•大電流應用：
•對于大電流應用，可以選擇MOSFET防反接或繼電器防反接方案。
•空間受限應用：
•對于空間受限的應用，可以選擇二極管防反接或雙向TVS管防反接方案。
在選擇防反接電路時，應根據具體的應用需求、成本預算、工作環境等因素綜合考慮。制造商通常會提供詳細的規格書和技術支持，以幫助選擇最適合的應用方案。 |
