用BUCK降壓電路簡單實現一個可靠的負電源？

文章來源：永阜康科技更新時間：2024/6/17 13:47:00

在線咨詢：

李湘寧 2850985550

張代明 3003290139

鄢先輝 2850985542

13713728695

在對信號線性度放大要求非常高的應用需要使用雙電源運放，比如高精度測量儀器、儀表等；那么就需要給雙電源運放提供正負電源。

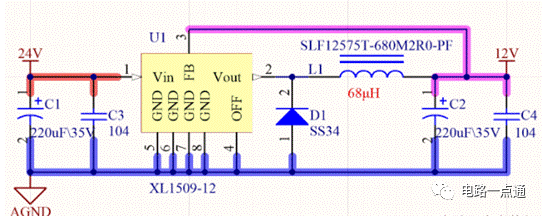

我們常用的BUCK降壓電路能得到正電壓，如圖1所示。

圖1：BUCK降壓電路正電壓輸出

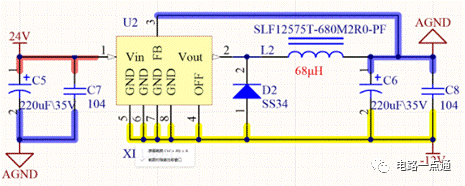

其實BUCK降壓電路在不改變元器件參數的情況下能變換得到與正電壓相同輸出能力的負電壓，如圖2所示；其工作原理和正電壓輸出是一樣的，得到的電源質量也很高。

圖2：BUCK降壓電路負電壓輸出

以上兩個電路圖的元器件型號都是正確的，可以直接使用。

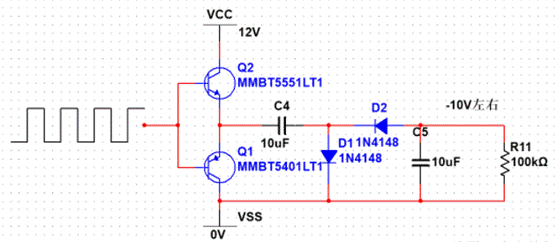

另外由電容、二極管和振蕩器組成的負壓電荷泵也能實現負電壓，由于二極管的存在會損失一部分壓降，容易受負載影響且紋波較大，輸出能力有限，對電源質量要求高的建議不要使用。
