什么是電壓比較器
電壓比較器通常由集成運放構成，與普通運放電路不同的是，比較器中的集成運放大多處于開環或正反饋的狀態。只要在兩個輸入端加一個很小的信號，運放就會進入非線性區，屬于集成運放的非線性應用范圍。在分析比較器時，虛斷路原則仍成立，虛短及虛地等概念僅在判斷臨界情況時才適應。
電壓比較器通常工作在非線性區。這是因?yàn)殡妷罕容^器的主要功能是比較兩個電壓的大小，并根據比較結果輸出高電平或低電平的信號。在這個過程中，它并不需要對輸入信號進行線性放大，而是根據輸入信號與參考電壓之間的關系，直接輸出一個表示比較結果的數字信號。
因此，電壓比較器的工作區域主要取決于其內部電路的設計和工作原理，而不是像線性放大器那樣需要工作在特定的線性區域內。當然，具體的電壓比較器可能會因設計、制造工藝和應用需求的不同而有所差異，但其基本工作原理和工作區域都是類似的。
電壓比較器的工作范圍通常是在一定的電壓范圍內，具體的工作范圍取決于比較器的設計和規格。一般來說，電壓比較器的工作范圍可能從幾伏特到幾十伏特不等，有些比較器可能具有更寬的工作范圍，可以處理更高或更低的電壓。

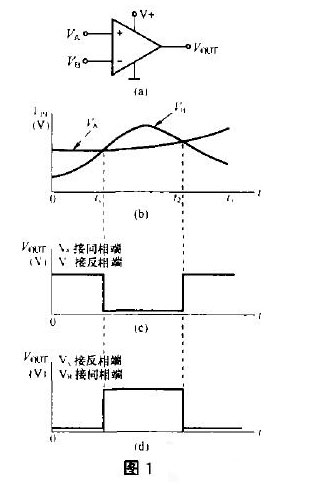

簡單地說，電壓比較器是對兩個模擬電壓比較其大小（也有兩個數字電壓比較的，這里不介紹），并判斷出其中哪一個電壓高，如圖1所示。圖1（a）是比較器，它有兩個輸入端：同相輸入端（“+”端）及反相輸入端（“-”端），有一個輸出端Vout（輸出電平信號）。另外有電源V+及地（這是個單電源比較器），同相端輸入電壓VA，反相端輸入VB。VA和VB的變化如圖1（b）所示。在時間0～t1時，VA》VB；在t1～t2時，VB》VA；在t2～t3時，VA》VB。在這種情況下，Vout的輸出如圖1（c）所示：VA》VB時，Vout輸出高電平（飽和輸出）；VB》VA時，Vout輸出低電平。根據輸出電平的高低便可知道哪個電壓大。
如果把VA輸入到反相端，VB輸入到同相端，VA及VB的電壓變化仍然如圖1（b）所示，則Vout輸出如圖1（d）所示。與圖1（c）比較，其輸出電平倒了一下。輸出電平變化與VA、VB的輸入端有關。
電壓比較器和電壓跟隨器一樣嗎
電壓比較器和電壓跟隨器是兩種不同功能的電路元件，它們?cè)陔娐分械膽?yīng)用和作用存在顯著的區別。
電壓比較器的主要作用是將兩個輸入信號的電壓進行比較，并輸出它們之間的差異。這種電路通常被應用于開關控制、電源監測和測量等方面。電壓比較器的一個常見類型是過零比較器，它將一個模擬輸入信號與一個固定的參考電壓進行比較。比較器的工作特性通常通過閾值電壓和傳輸特性來描述。
而電壓跟隨器，也稱為緩沖放大器，其主要特點是其輸出電壓與輸入電壓相同，沒有增益的放大作用，但電流增益增加。電壓跟隨器的主要作用是將輸入電壓的阻抗轉換為較低的輸出電壓阻抗，提供電流放大和電壓跟隨的功能。這種電路一般在實際的電路中用作輸出級或隔離級，能夠連接兩電路，減少電路間直接相連所帶來的影響，起緩沖作用。
因此，電壓比較器和電壓跟隨器在功能、應用和工作原理上都有所不同，不能被視為相同或可互換的電路元件。 |
