一、集成運放的外引線(管腳)

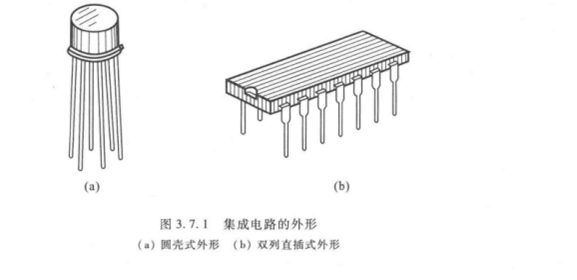

目前集成運放的常見封裝方式有金屬殼封裝和雙列直插式封裝，外形如圖3.7.1 所示，以后者居多。雙列直插式有8、10、12、14、16 管腳等種類，雖然它們的外引線排列日趨標準化，但各制造廠仍略有區別。因此，使用運放前必須查閱有關手冊，辨認管腳，以便正確連線。
二、參數測量
使用運放之前往往要用簡易測試法判斷其好壞，例如用萬用表電阻的中間擋(“×100 Ω”或“×1kΩ”擋，避免電流或電壓過大)對照管腳測試有無短路和斷路現象。必要時還可采用測試設備量測運放的主要參數。
三、調零和設置偏置電壓
由于失調電壓及失調電流的存在，輸入為零時輸出往往不為零。對于內部無自動穩零措施的運放需外加調零電路，使之在零輸入時輸出為零。

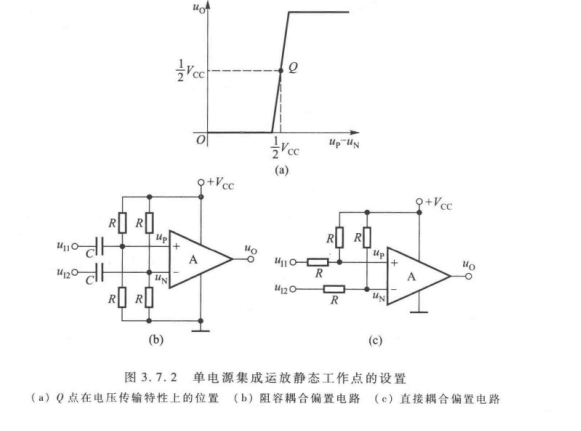

對于單電源供電的運放，常需在輸入端加直流偏置電壓，設置合適的靜態點，以便能放大正、負兩個方向的變化信號。例如，為使正、負兩個方向信號變化的幅值相同，應將 Q 點設置在集成運放電壓傳輸特性的中點，即Vc/2處,如圖3.7.2(a)所示。
圖和分別為阻容耦合和直接耦合兩種情況下的偏置電路；靜態時，u=u=0,由于4個電阻均為 R，阻值相等，故u1=uN=Vcc/2,如果正、負兩個方向信號變化的幅值不同，可通過調整偏置電路中電阻阻值來調高或調低Q 點。
四、消除自激振蕩
為防止電路產生自激振蕩①，且消除各電路因共用一個電源相互之間所產生的影響，應在集成運放的電源端加去耦電容；“去耦”是指去掉聯系，一般去耦電容多用一個容量大的和一個容量小的電容并聯在電源正、負極。 |
