規范描述了 Type-C 上行端口 (UFP) 如何在配置通道引腳 CC1 和 CC2 上應用下拉電阻 (R d ) 以表示它是一個設備， Type- C 下游端口 (DFP) 需要在 CC1 和 CC2 上具有上拉電阻 (R p )。生成的電阻分壓器用于確定 Type-C 設備的連接和分離。每個插座中 Type-C 電纜插頭的方向很容易確定，因?yàn)殡娎|上只有兩個 CC 引腳中的一個連接。
電子標記電纜組件 (EMCA) 是需要 V CONN 為電纜內的標記電子設備供電的電纜。這些 EMCA在 Type-C 插頭的V CONN引腳上暴露了 R a終端電阻。非電子標記的 Type-C 電纜內部沒有電子設備，也不需要 V CONN 電源。這些非 EMCA 電纜使 V CONN 引腳懸空在 Type-C 插頭上。

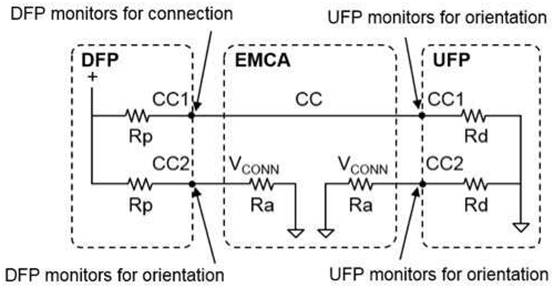

插座 CC 引腳上的R p和 R d 終端電阻可以檢測連接事件并識別插座中 Type-C 插頭的方向。 DFP 和 UFP 監控 Type-C 插座上的兩個 CC 引腳，了解其未端接電壓的電壓變化，以檢測連接事件。 UFP 還監視 V BUS 作為 DFP 連接的第二個指示器。 DFP 和 UFP 都可以確定各自連接端的 Type-C 電纜插頭方向。這是可能的，因?yàn)橹挥幸粋�(gè) CC 引腳通過電纜連接。在檢測到連接和方向后，另一個 CC 引腳被 DFP 重新用作 V CONN 如果檢測到R a終端電阻 ，則為 USB Type-C EMCA 插頭中的電子設備供電。 |
