是的，你想的跟我的一樣，當我們選一顆功放的時候，可能就會想到先找一些它的數據手冊先看看參數。方法是這樣不假，但是我想說的是，我們拿到規格書的時候，應該要先看看功率，失真是否能滿足我們需求，然后再仔細去看數據手冊，一定要看一遍，很重要的！很多你功放無法工作需要改板可能就是你數據手冊沒有瀏覽過。

那下面我們就一起打開TPA3110D2規格書看看吧。重點我們?cè)谧詈竺嬷v！

01.功放供電范圍

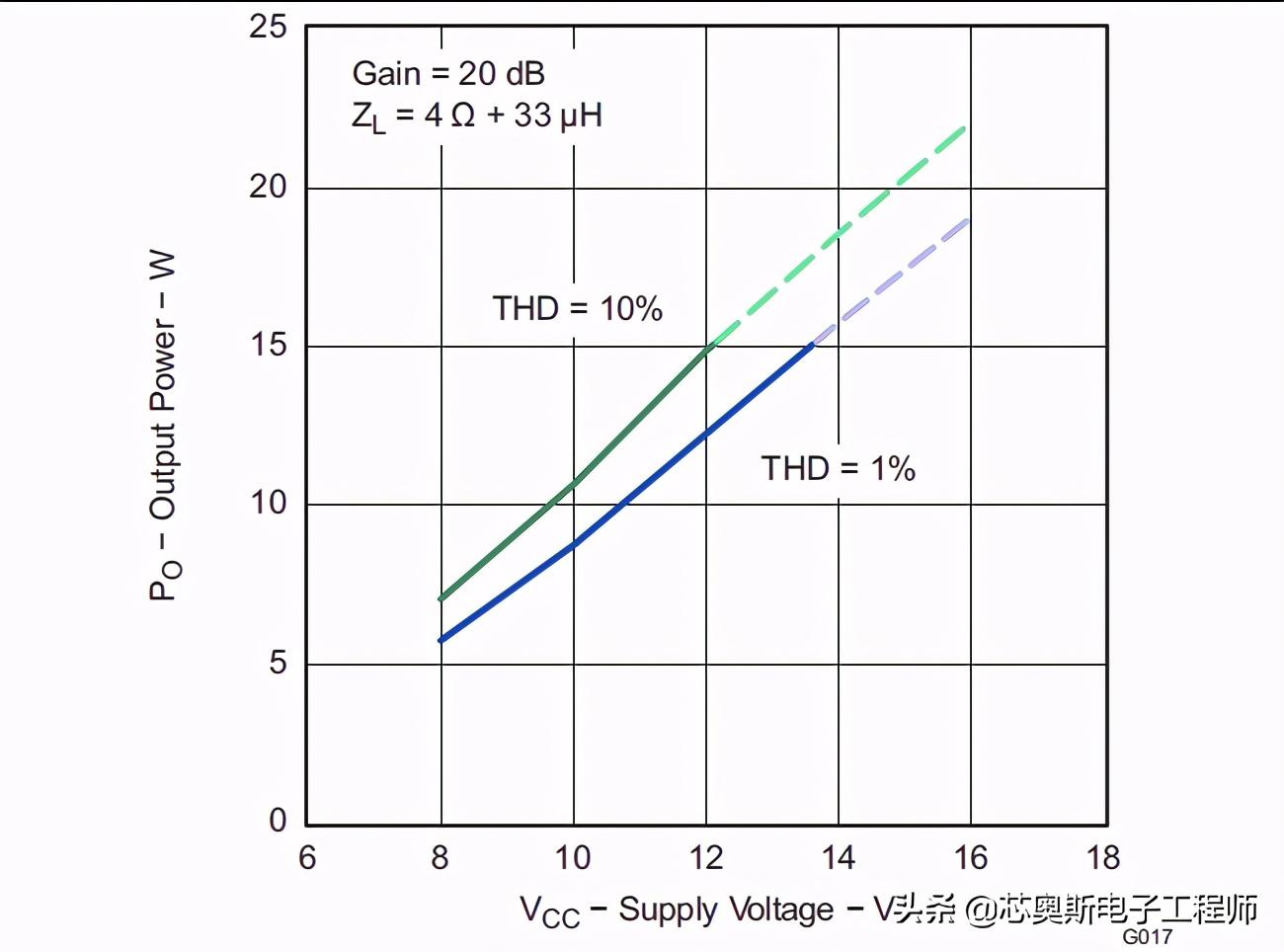

02.根據要求的功率&失真，查看所需要供電電壓

03.功放供電電路的搭建

這里我們要求的功率是2*8W 失真1%，所以我們電壓我們這里可以設置一個12V即可滿足，如果失真過大，我們電壓是可以稍微調大一些的，當然是在功放供電電壓范圍內。

目前選用單節鋰電3.7V供電，升壓到12V，我們選用芯洲SCT12A2-DFN20升壓IC,具體電路圖這里不作上傳，有小伙伴需要可以轉發留言找我要。

04.功放電路的搭建

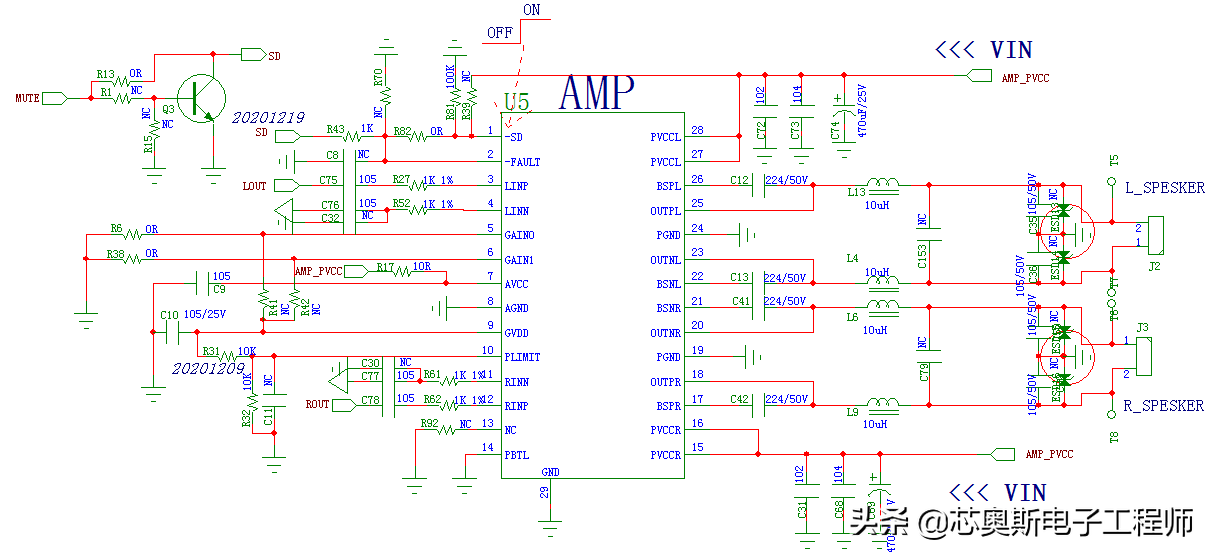

這里電流有些模糊，小伙伴們可以看下面的分段講解。

05.功放電路---MUTE腳

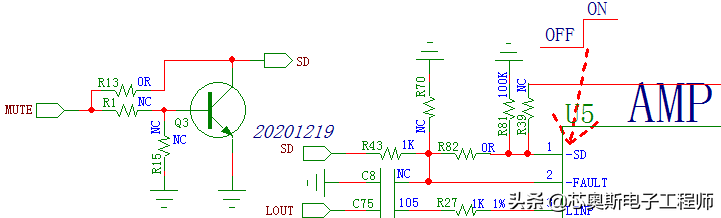

功放高電平工作，低電平關閉。下面電路搭建看上去很復雜，是因?yàn)槲覀冞@個功放電路還預留了其它功放，小伙伴在搭建的時候，不用完全參考。

06.功放電路---增益配置和功率限制

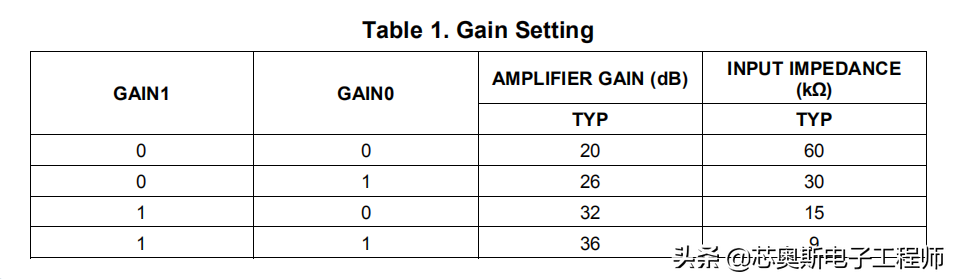

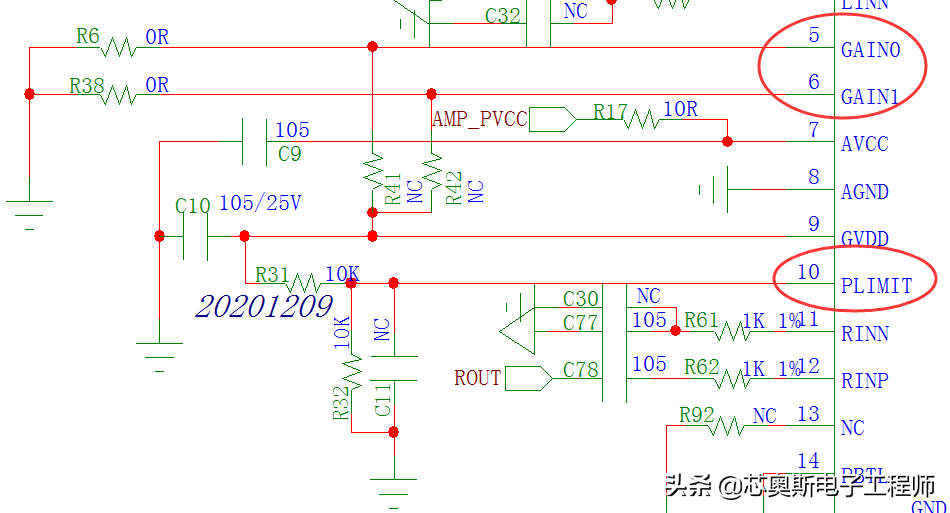

小伙伴這里就要多看看規格書了，根據自己實際需要去硬件配置。

07.功放電路---供電腳處理

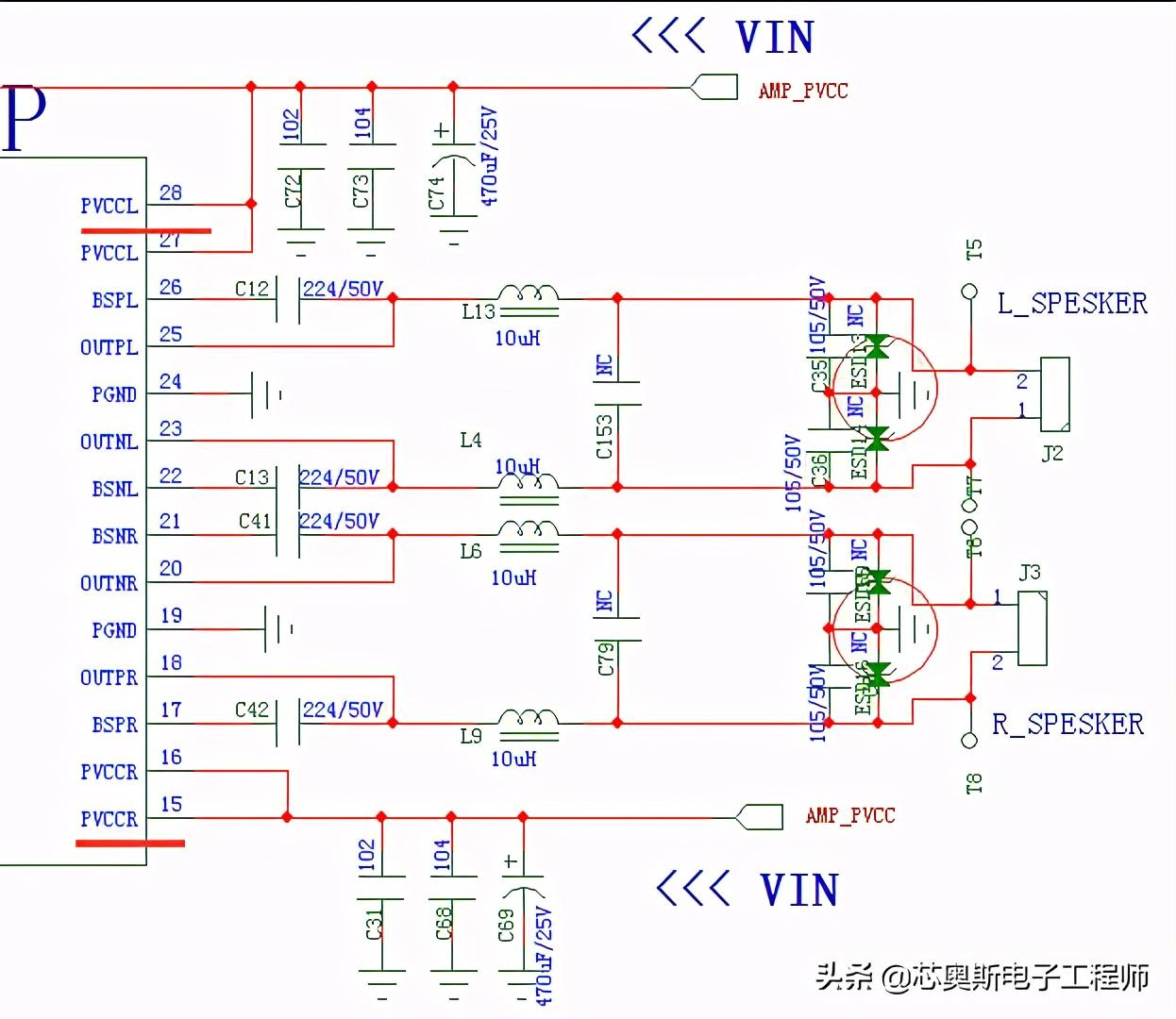

功放供電腳分PVCCL和PVCCR，不難看出是兩組獨立的供電，所以這兩個腳上放的電容一定要一樣，一定要平衡，這里可能就是很多小伙伴在做立體聲音響的時候，測試功率發現兩個聲道功率有相差的原因了。

還有就是電容在布局的時候，我們盡可能的保持一個原則，小電容靠近芯片管腳，也可以理解為電源過來先經過大電容后再經過小電容，且電容一定要求靠近功放供電腳放置。



08.功放電路---音頻輸入端

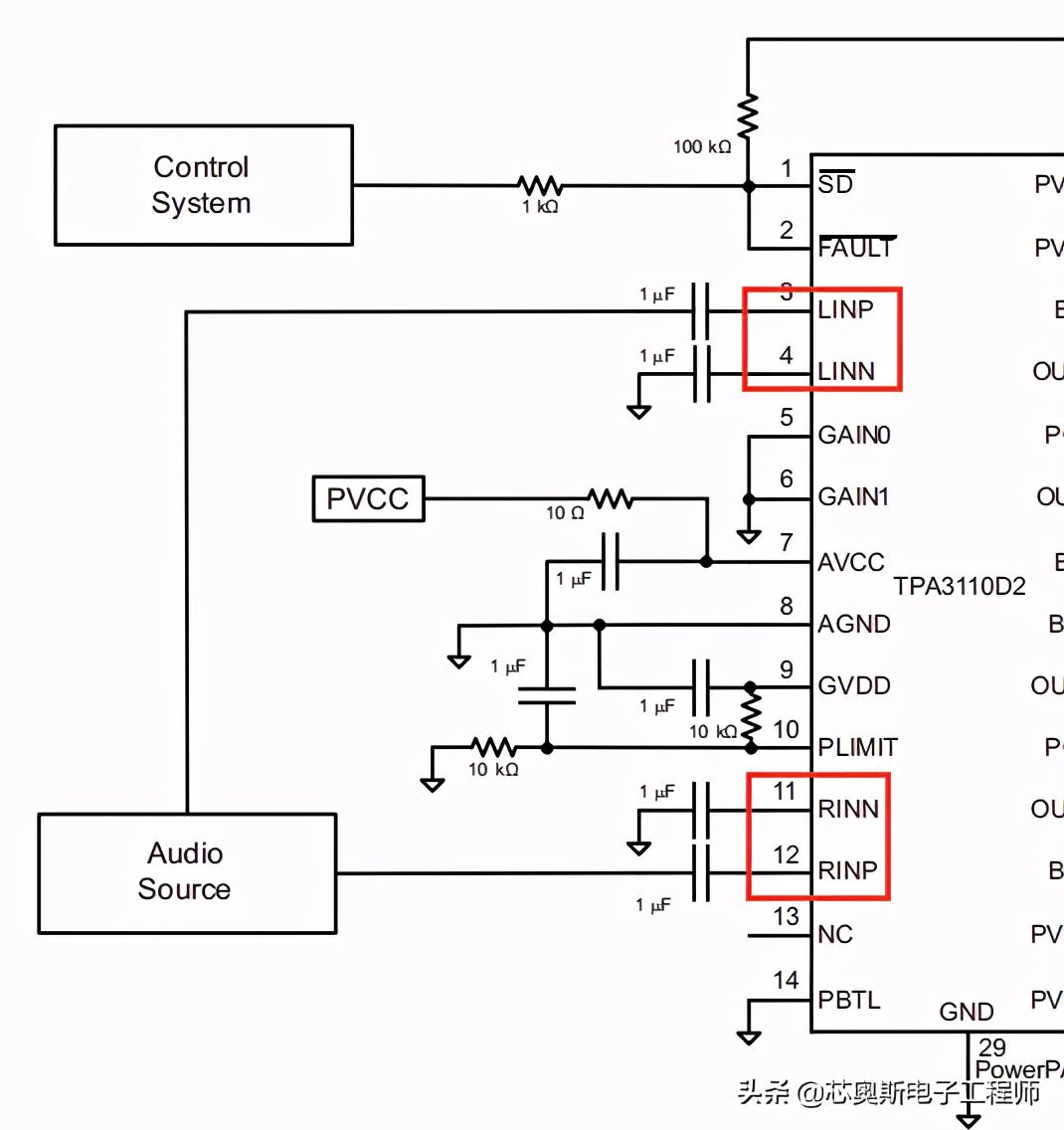

首先，我們先看看規格書上的參考電路，它的音頻輸入端是只經過一個1uF的隔直電容，并沒有串電阻，入下圖：

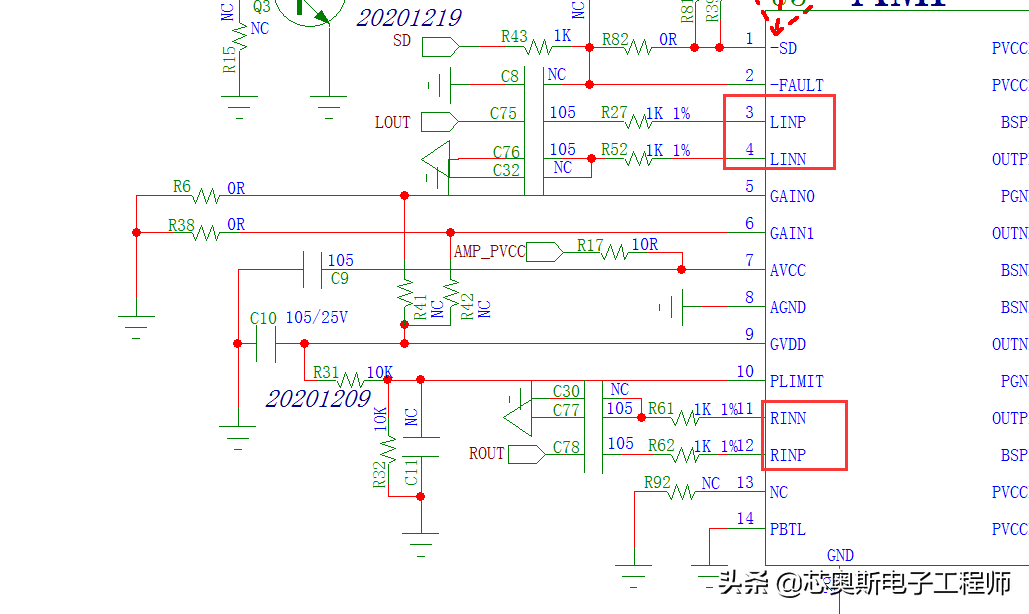

可是，我們小伙伴在使用的時候，往往都會遇到功率太大，需要降功率的情況，所以我們都會習慣在音頻輸入端分別串一個電阻，如下圖：

你是不是將串的電阻改到了幾十K了呢？很高興！你真的中槍了！是不是有POPO聲，怎么也調不好呢？

小編總結：音頻輸入端在做單端輸入時，一定不要串電阻，一定要串，電阻也不用太大，1KR就可以了，太大就會產生POPO聲；如果遇到功率太大，可以軟件去降低音頻幅度。下期小編告訴你其它的解決辦法！

09. 功放電路---音頻輸出端

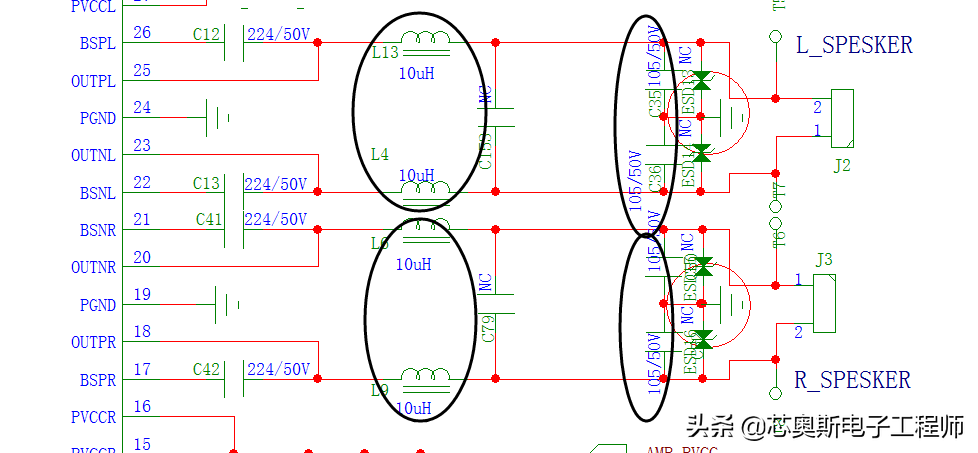

是不是有小伙伴在拆開音頻，或者看見別人設計的板子，喇叭端子那里要么都寫磁珠，要么有些電感，是的，你沒有看錯。如下圖，小編給你說明一下它們的作用

我們?cè)诠Ψ泡敵龆嗽黾舆@部分LC電路，其目的就是為了方便過EMC認證用的。那么，這部分電路的擺放位置，跟是否能過認證也有很大的關系了。一般情況下，當我們功放離喇叭端子較遠的情況下，LC電路應該盡可能的靠近喇叭端子擺放。

10. 功放的散熱

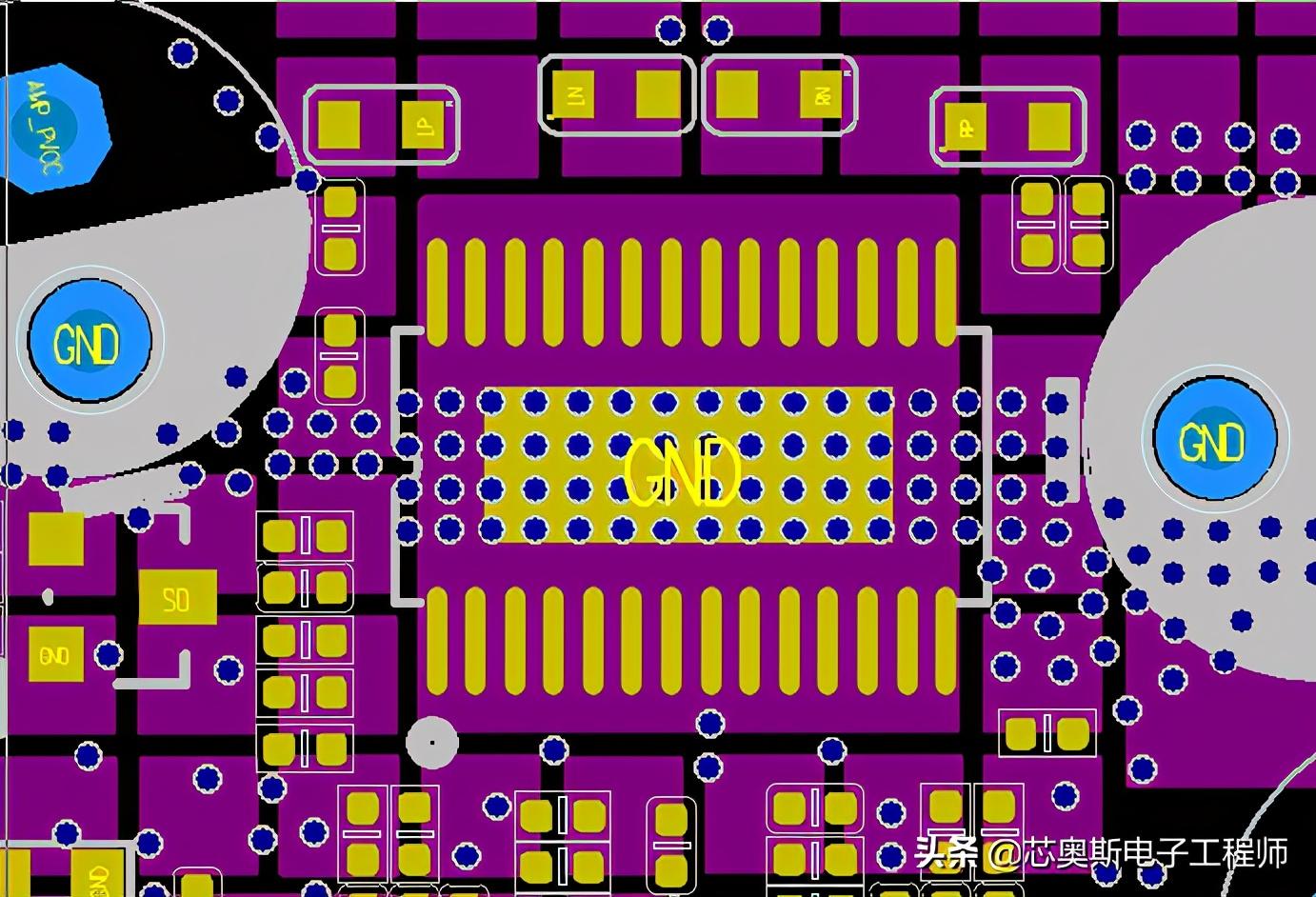

我們都知道，功放在工作的時候，會產生很多的熱量，如果功放散熱處理不好！會存在燒功放的危險。 一般情況下，功率在30W內左右，基本上開窗開大些，和功放襯底多打過孔，是可以滿足散熱要求的，如下圖，但是如果功率過大，我們就要考慮增加散熱片或者風扇了。
