| HT81298, HT81698, HT81696 單節或雙節鋰電內置升壓雙聲道相互p2p兼容系列產品 |
|
|
| 文章來源：永阜康科技 更新時間：2023/12/5 11:50:00 |
在線咨詢： |
| |
產品概況
HT81298：最高升壓12V;
HT81698：最高升壓15V;
HT81696：最高升壓15V;
內置升壓的立體聲D類音頻功率放大器，其支持單節鋰電、雙節鋰電串聯、5V、12V等多種輸入，升壓后的電壓提供給功放供電，功放支持雙通道立體聲BTL輸出以及并聯PBTL單聲道輸出;
內置的升壓電路，可通過FB腳設置升壓值，以滿足不同的輸出功率需求;
其還可通過外置電阻調節開關峰值電流限值。
應用
・智能音響 ・無線音響
・便攜式音箱 ・2.1聲道小音箱
・拉桿音箱 ・便攜式游戲機

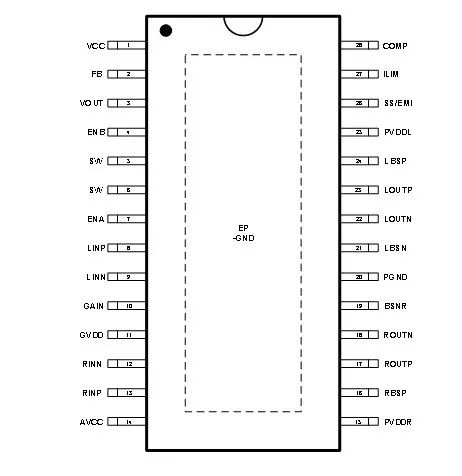

引腳圖
特點
HT81298
・Output Power (fIN = 1kHz, RL=4Ω, BTL)
VBAT = 3.7V, 2×10W (VOUT=9.5V, THD+N = 10%)
VBAT = 7.2V, 2×16W (VOUT=12V, THD+N= 10%)
・Output Power (fIN = 1kHz, RL=4Ω, PBTL)
VBAT = 3.7V, 20W (VOUT=12V, THD+N= 10%)
HT81698・Output Power (fIN = 1kHz, RL=4Ω, BTL)
VBAT = 7.2V, 2×25W (VOUT=14.8V, THD+N= 10%)
VBAT = 3.7V, 2×10W (VOUT=9V, THD+N = 10%)
・Output Power (fIN = 1kHz, RL=4Ω, BTL)
VBAT = 7.2V, 50W (VOUT=14.8V, THD+N= 10%)
VBAT = 3.7V, 20W (VOUT=9V, THD+N = 10%)
・Output Power (fIN = 1kHz, RL=4Ω, BTL)
VBAT = 3.7V, 20W (VOUT=12V, THD+N = 10%)
HT81696・Output Power (fIN = 1kHz, RL=4Ω)
VBAT = 7.2V, 2×25W (VOUT=14.8V,THD+N=10%)
VBAT=3.7V,2×10W (VOUT=9V, THD+N = 10%)
應用圖
|
| |
|
|
|
|
|
| |
| |
| |
 |
您可能對以下產品感興趣 |
 |
|
 |
| 產品型號 |
功能介紹 |
兼容型號 |
封裝形式 |
工作電壓 |
備注 |
| HT81298 |
VBAT = 3.7V, 2×10W (VOUT=9.5V, THD+N = 10%) ；
VBAT = 7.2V, 2×16W (VOUT=12V, THD+N= 10%) |
HT81696/HT81698 |
TSSOP-28 |
2.7V-10V |
內置升壓的10W立體聲D類音頻功放IC |
| HT81698 |
雙鋰電7.2V：2×25W (VOUT=14.8V, THD+N= 10%) ;
單鋰電3.7V：2×10W (VOUT=9V, THD+N = 10%) |
HT81696 |
TSSOP-28 |
2.7V-15V |
內置升壓的25W立體聲D類音頻功放 |
| HT81697 |
輸出功率
28W (VBAT=7.2V, RL=4Ω, THD+N=10%, PVDD = 15.5V, fIN = 1kHz)
16.5W (VBAT=3.7V, RL=4Ω, THD+N=10%, PVDD = 12V, fIN = 1kHz) |
|
ESOP-16 |
3V-12V |
30W內置升壓單聲道D類/AB類音頻功放 |
| HT81696 |
雙鋰電8.4V：2×30W/4歐(VOUT=16V, THD+N= 10%) 或雙鋰電8.4V：52W/3歐(VOUT=17V, THD+N= 10%) |
HT81698 |
TSSOP-28 |
2.7V-17V |
內置升壓的30W立體聲D類音頻功放 |
|
| |
|
| |
|
|
