USB-IF協會在2021年5月份推出了最新的USB PD3.1快充標準，并在同年10月份發布了USB Type-C電纜和連接器規范修訂版2.1，為USB PD3.1快充生態的發展提供了標準化的指引。

基于USB PD3.1快充標準，蘋果推出了業界首款支持USB PD3.1快充的筆記本電腦，以及配套的140W充電器和MagSafe3充電線。這也刺激了快充產業鏈上下游企業積極布局這一新興市場，其中業內知名芯片品牌英集芯就率先行業推出了USB PD3.1快充協議芯片IP2736，并在之后根據不同的應用領域推出全新多款USB PD3.1快充協議芯片，為用戶提供多樣化選擇。

據充電頭網了解，英集芯USB PD快充協議芯片已經被小米、mophie、努比亞、摩米士、貝爾金、雷柏、聯想、Aukey、綠聯等數百款知名品牌采用。

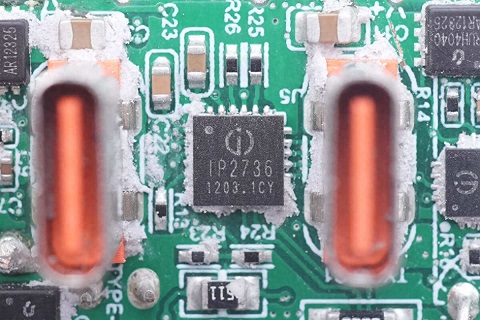

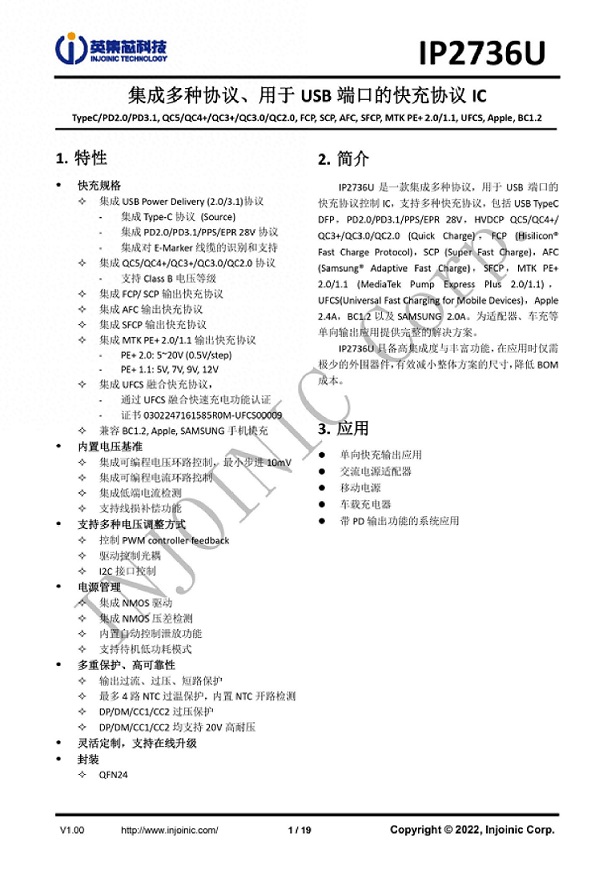

英集芯IP2736

首先介紹的是IP2736，協議芯片在充電器中起到非常重要的作用，協議芯片一方面連接到充電器初級反饋或者次級降壓反饋，并通過連接的用電設備，調節充電器的輸出電壓為用電設備所需要的電壓，從而提供豐富的設備支持。

英集芯IP2736協議芯片支持USB PD3.0/3.1協議，支持28V EPR檔位輸出，支持E-Marker線纜。同時這顆協議芯片還支持QC5/QC4+QC3+/QC3.0/QC2.0快充協議，支持中國融合快充標準UFCS，支持FCP/SCP快充協議，支持AFC快充協議，支持SFCP快充協議和MTK PE快充。手機電腦快充全部通吃，協議支持非常全面。

英集芯IP2736采用4*4mm，QFN24封裝，體積小巧，外圍精簡，可簡化充電器的協議電路設計。小體積的封裝滿足多種設計應用。

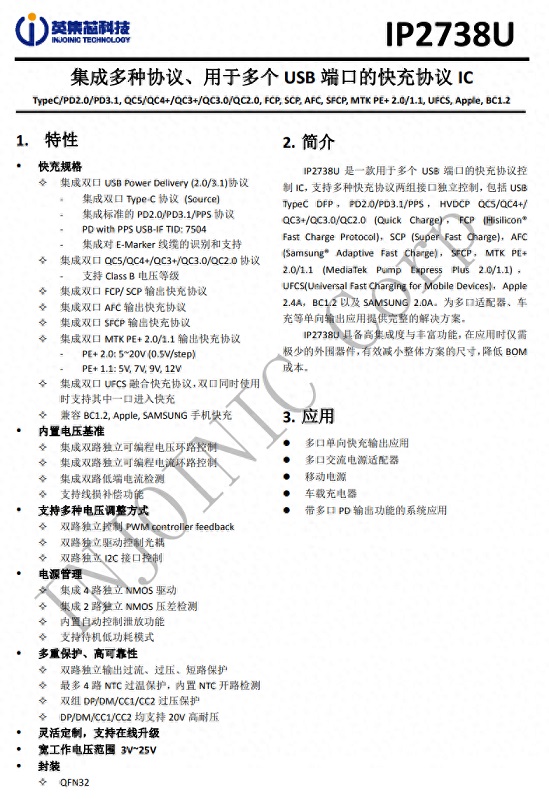

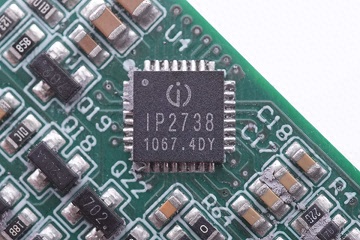

英集芯IP2738

英集芯IP2738是一顆雙路協議芯片，支持雙口18-140W快充應用，具備獨立的反饋控制，具備獨立的USB PD控制，相當于兩顆IP2736整合到一顆芯片內部，快充規格與IP2736相同。支持USB PD3.1 28V EPR檔位，并支持PD3.0/PPS等豐富全面的快充協議，兼容性非常好。



英集芯IP2738內置四路獨立的NMOS驅動，可用于多個接口輸出控制，控制多個VBUS開關管進行輸出端口切換以及兩路電源并聯控制，并且支持雙路獨立的過流、過壓以及短路保護，確保使用安全。

IP2738采用QFN32進行封裝，具備高集成度與豐富的功能，在應用時僅需極少的外圍器件，可有效減少整體方案的尺寸，降低BOM成本。

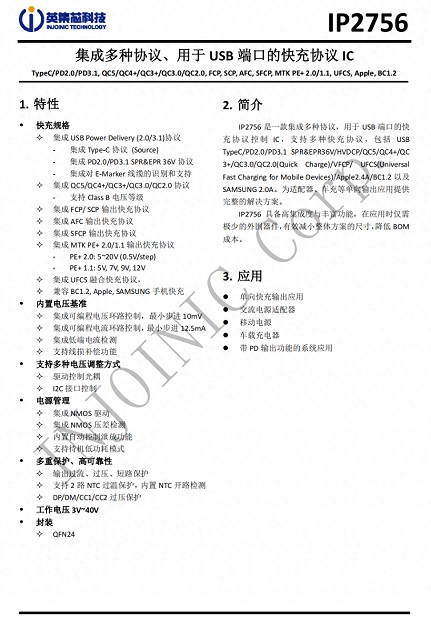

英集芯IP2756

英集芯 IP2756 是一款集成多種協議，用于 USB 端口的快充協議控制 IC，支持多種快充協議，包括 PD2.0/PD3.1 SPR&EPR36V、HVDCP、QC5/4+/3+/3.0/2.0、VFCP、UFCS、Apple 2.4A、BC1.2 以及 SAMSUNG 2.0A。為適配器、車充等單向輸出應用提供完整的解決方案。



IP2756 提供了更高的耐壓等級，支持 EPR 28V~36V精簡外圍的設計，通過擴展可以支持EPR48V并提供更大的存儲空間。在多協議應用上，客戶不用再做協議的取舍，能夠提供更高的ESD防護能力，有效提升產品可靠性，支持更大的電流范圍。

充電頭網總結

英集芯作為一家專注于高性能、高品質的數模混合集成電路芯片研發和銷售的IC設計公司，團隊來自世界知名大型IC設計公司，并擁有10年以上先進的數模混合芯片的設計、生產和測試技術經驗；在電源管理、電池管理、無線信號處理和高性能音頻信號處理等領域有獨特技術。

從USB-IF推出最新USB PD3.1快充標準以來，到如今各種USB PD3.1快充協議芯片的面世，不難看出，英集芯一直走在行業的前列。對于新技術、新市場，英集芯的響應速度很快，通過搶先布局，占得市場先機。同時在產品研發方面穩扎穩打，出色的芯片性能得到了標準制定單位以及行業客戶的高度認可。相信在未來，英集芯將為我們帶來更先進、全面的快充解決方案。
