引言
Type-C充電接口因其快速充電和高度的通用性，成為了電子設備未來最主流的充電接口。它的兼容性強、數據傳輸速度快、充電速度快、可逆插拔等特點，使其在未來的發展中具有很大的潛力。常見的便攜式電子設備如吸塵器、電動工具、音箱等，未來將不再需要使用專用的適配器充電，一套Type-C口快充即可適配日常充電設備，這不僅會給我們的工作和生活帶來巨大便利，也將大大減少電子垃圾，意義非凡。
由于常見的便攜式電子設備都采用鋰電池供電，而不同設備的電采用的鋰電池串?dāng)?shù)不同。多節鋰電池充放電管理一直是一個棘手的問題。Type-C要統一充電接口，為不同鋰電池串?dāng)?shù)的電子設備進行充電，對充電芯片的要求是內置快充協議的同時，還需要實現對不同設備鋰電池組的充放電管理。為此，深圳市永阜康科技有限公司現在大力推廣一顆內置PD3.0/QC3.0等主流快充協議、3-6多節鋰電池移動電源雙向100W快充IC-M12266，配合極簡的外圍電路，即可實現常見便攜電子設備的Type-C快充需求。
除了M12266這款芯片，深圳市永阜康科技有限公司代理的移動電源快充芯片涵蓋1-8節電池（鋰電池、磷酸鐵鋰電池，鉛酸電池等），滿足22.5W-140W的充電需求。具體產品選型列表如下：
|
型號
|
支持接口
|
電池節數
|
輸出輸出功率
|
快充協議
|
封裝
|
|
M12218
|
C(雙向)CAA
|
1節
|
22.5W
|
PD3.0、QC3.0等
|
QFN-40
|
|
M12229
|
C(雙向）+A
|
2節
|
35W
|
PD3.0、QC3.0等
|
QFN-40
|
|
M12266
|
C（雙向）+A
|
3-6節
|
100W
|
PD3.0、QC3.0等
|
QFN-48
|
|
M12269
|
C（雙向）A
|
3-8節
|
140W
|
PD3.1、QC3.0等
|
QFN-48
|
M12266概述
M12266是一款面向多串電芯大功率移動電源應用的專用SOC，集成了同步升降壓電壓變換器、電池充放電管理模塊、顯示模塊、電量計算模塊，提供最大100W輸入/輸出功率，支持PD3.0、QC3.0、AFC、FCP、 SCP、BC1.2 DCP 等主流快充協議。芯片采用QFN-48封裝，配合極簡的外圍電路，即可組成100W多口移動電源。
M12266應用信息

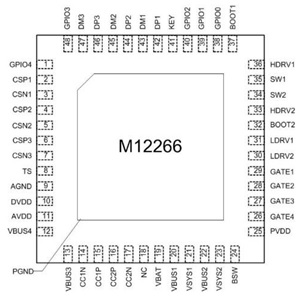

1、M12266腳位圖

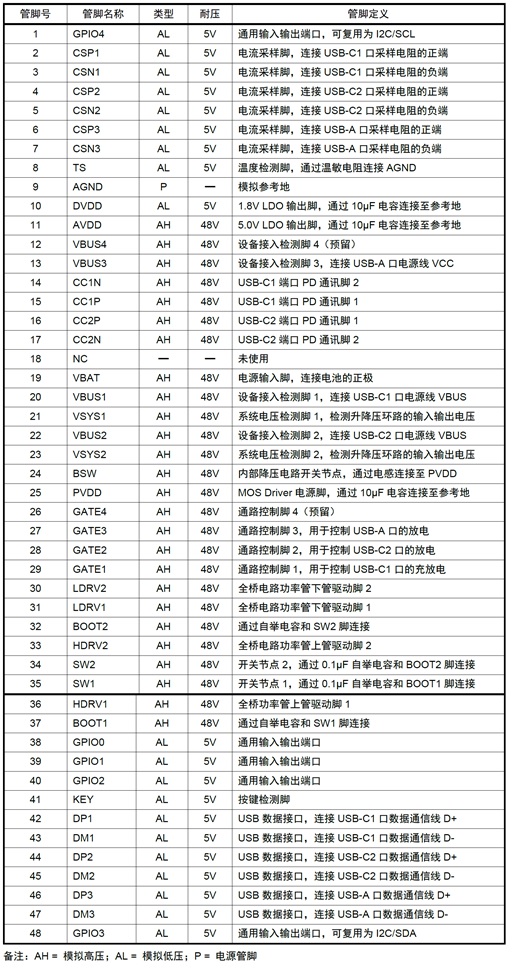

2、M12266管腳說明

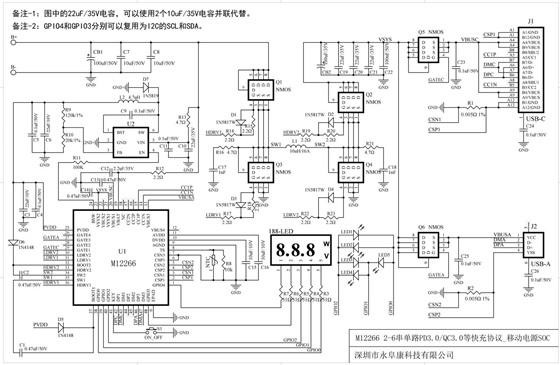

3、M12266 DEMO板原理圖

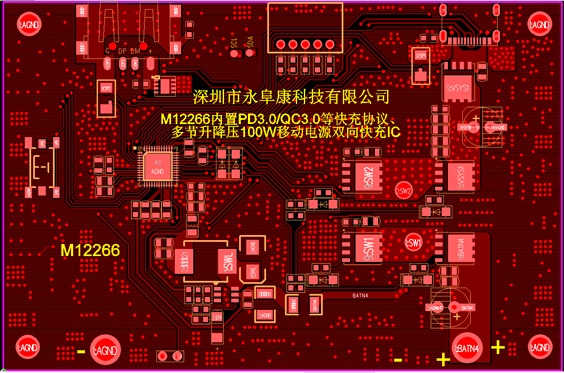

4、M12266 DEMO板PCB頂層設計圖

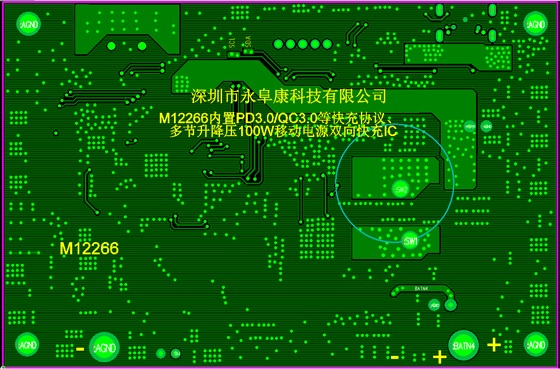

5、M12266 DEMO板PCB底層設計圖

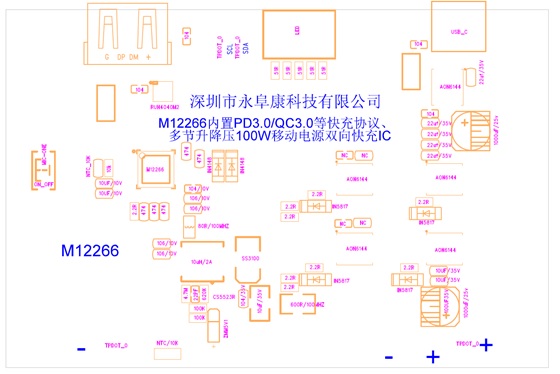

6、M12266 DEMO板貼片圖

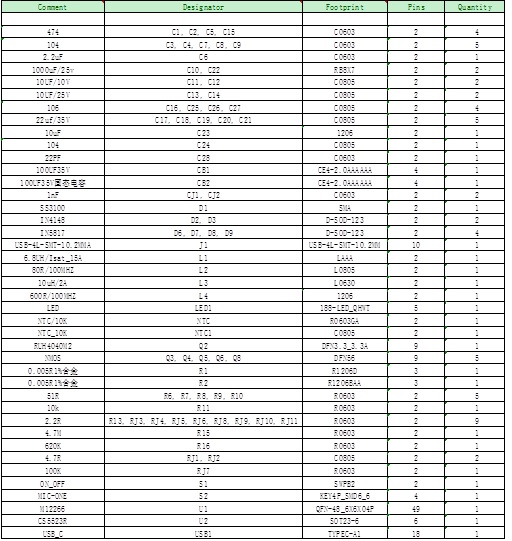

7、M12266 DEMO板物料清單

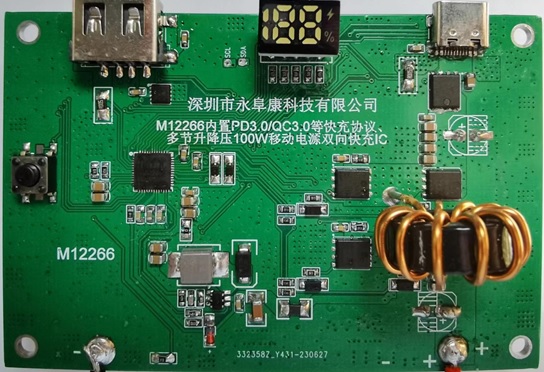

8、M12266 DEMO板實物圖
詳細的產品資料及銷售聯絡信息請參看：http://www.szdfyl.cn/products_6015.htm |
