與以往結構相比，安裝面積減少約46%！
ROHM開發出精度達±1%的電流檢測放大器IC“BD14210G-LA”
輸入電壓范圍為－0.2V～＋26V，非常適用于12V和24V電源應用的電流檢測用途
全球知名半導體制造商ROHM（總部位于日本京都市）面向無線基站、PLC*1 和逆變器等工業設備領域以及白色家電等消費電子領域，開發出更節省空間的高精度電流檢測放大器IC“BD1421x-LA系列”。
近年來，越來越多的應用產品需要具備電流檢測功能。例如，要想改善電機效率和實現異常檢測等目標，就需要提高電流檢測精度。另外，還需要減少安裝面積。在以往結構（運算放大器+分立器件）中，存在元器件精度波動和溫度特性導致電流檢測精度下降、很難縮小安裝面積等問題。為了解決這些問題，ROHM利用長年積累的模擬技術優勢，開發出更節省空間且能高精度檢測電流的新產品“BD1421x-LA系列”。

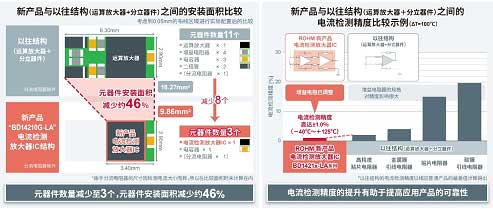

新產品BD14210G-LA集成外圍電路，連接分流電阻器*2即可進行電流檢測。與以往結構（運算放大器+分立器件）相比，新產品將元器件數量從11個減少至3個，安裝面積減少約 46%（封裝：SSOP6），更節省空間。另外，還在整個溫度范圍（－40℃～＋125℃）實現了±1%的高精度電流檢測。不僅如此，新產品通過改進內部電路，即使在外部安裝了噪聲對策用的RC濾波電路的情況下，電流檢測精度也不會受到影響，從而有助于減少設計工時。新產品支持的輸入電壓范圍也很寬（－0.2V～＋26.0V），非常適用于12V和24V電源應用的電流檢測用途。
ROHM通過新電流檢測放大器IC和豐富的分流電阻器產品陣容，可以為客戶提供出色的電流檢測解決方案，而且在ROHM官網上還發布了參考設計*3和SPICE模型等設計數據。
該系列的第一款產品BD14210G-LA已于2023年1月開始暫以月產100萬個的規模投入量產（樣品價格：350日元/個，不含稅）。前期工序的生產基地為ROHM Hamamatsu Co., Ltd.（日本濱松市），后期工序的生產基地為ROHM Electronics Philippines, Inc.（菲律賓）。另外，該產品也已開始電商銷售，從Ameya360、Sekorm等電商平臺均可購買。未來，ROHM計劃逐步擴大產品陣容，并繼續提供有助于提高各種設備電源效率和可靠性的出色解決方案。

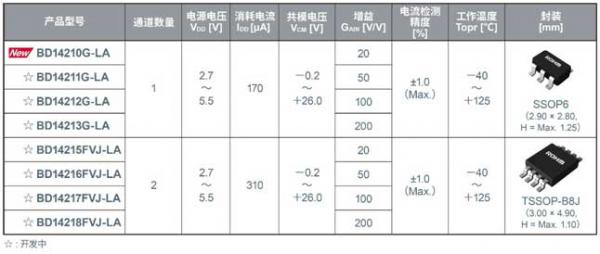

＜產品陣容＞
包括已開始量產的“BD14210G-LA”在內，ROHM計劃逐步推進共8款新產品投入量產。
產品陣容中包括2種通道數（1ch、2ch）和4種增益（20、50、100、200V/V）的產品。
＜應用示例＞
・工業設備：無線基站、PLC、逆變器、充電器等
・家電：空氣凈化器、冰箱等 |
