LTC3892 是一款雙輸出同步降壓控制器，具有 4.5V 至 60V 的寬輸入電壓范圍和 0.8V 至 V IN的 99% 的輸出電壓。LTC3892 的內置 FET 驅動器和外部 FET 的組合產生高效率和高功率能力，效率高達 97% 和超過 60A 的輸出電流2。其穩健的設計——IC 工作結溫范圍為 –55°C 至 150°C——可滿足工業、汽車、電信、軍事、航空航天和分布式系統的需求。
在必須保持低空閑電流的電池供電應用中，LTC3892 的低IQ是必不可少的。它具有 29μA 的無負載靜態電流和 3.9μA 的停機電流，可盡可能長時間地保持電池充電。LTC3892 的寬輸入電壓范圍可滿足工業和汽車應用的苛刻要求，這些應用的特點是缺乏穩定、高質量的電壓源。例如，在汽車環境中，在冷啟動和負載突降期間，12V 標稱電壓軌的范圍可以從低 5V 到 50V 以上。LTC3892 在面對高壓輸入時維持輸出的能力消除了昂貴的電壓抑制器；當輸入電壓降至遠低于標稱值時，其低輸入可維持不間斷的邏輯電源。
LTC3892 的另一個關鍵特性是其可編程柵極電壓，可設置在 5V 至 10V 范圍內。這很重要，原因有很多。設計人員可以選擇標準 (10V) 柵極驅動電平，并從多家供應商提供的各種 MOSFET 中選擇開關器件，從而優化電源效率并降低總體成本。但是，如果柵極驅動器損耗很重要，則可以使用邏輯電平 (5V) FET。作為妥協，柵極電壓可以編程為任何中間值，提供可接受的柵極和傳導損耗1。LTC3892 通過 DRVUV 引腳具有可編程欠壓閉鎖 (UVLO) 和可編程 EXTV CC 。
電路說明

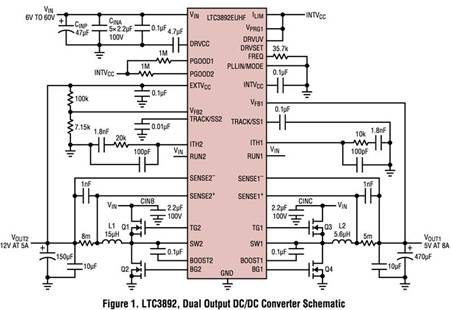

圖 1 顯示了單個 LTC3892、雙輸出解決方案：在 5A 時輸出 12V，在 8A 時輸出 5V。LTC3892 控制兩個電源系，每個都有一對開關 MOSFET、電感器和輸出濾波器。該電路展示了通過對 V PRG1引腳進行編程將 V OUT1 設置為固定電平的能力 。在此示意圖中，它設置為 5V 1；因此，V OUT1 直接連接到 FB1 引腳。通過將 DRVSET 引腳連接到 INTV CC引腳來選擇標準柵極驅動電平 。

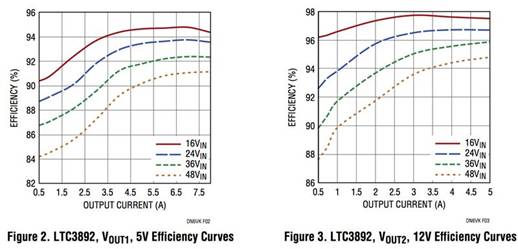

在圖 1 的解決方案中，兩個輸出的 V IN 引腳和頂部 MOSFET 的漏極連接到相同的輸入電壓 V IN。但是，如果需要，這三個端口可以連接到不同的電壓或電源。設計人員可以通過 V IN引腳對 LTC3892 進行偏置 ，并將來自不同源的電壓施加到 Q1 或 Q3 的漏極。圖 2 和圖 3 顯示了圖 1 中的轉換器在各種輸入電壓下的效率。
工廠提供演示電路2 ，旨在展示各種負載能力。結合電流模式控制，LTC3892 電源可以像在 DC1998A 演示板上一樣連接為雙輸出電源、提供 12V/30A 的兩相單輸出電源 (DC2190A-B)，或作為四相單輸出電源輸出電源在 60A 時產生 12V (DC2190A-A)。
結論
LTC3892 是一款通用的 60V 輸入、雙路輸出降壓控制器，專為汽車、工業和電信領域的高效率 DC/DC 解決方案而優化。其他顯著特性包括可編程柵極電壓、極低的空載和關斷靜態電流、可編程頻率、內部自舉二極管以及適用于大電流設計的簡單電流共享。 |
