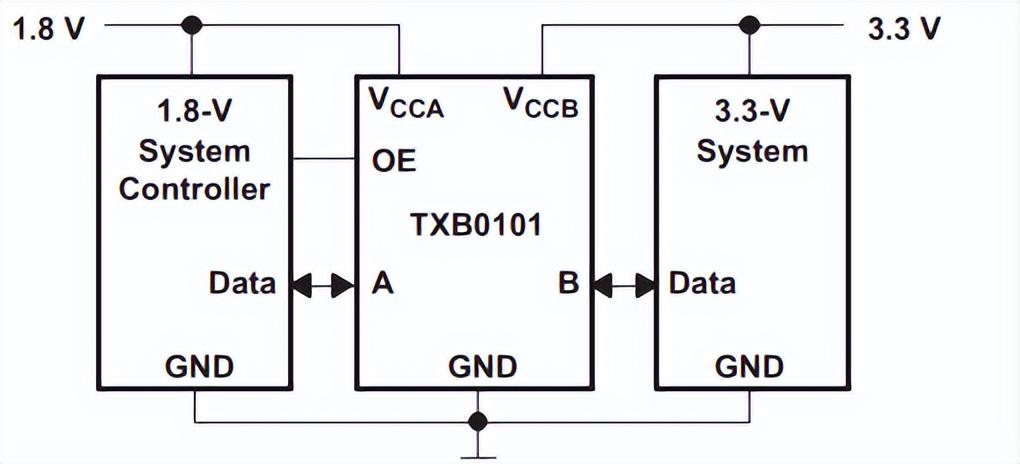

在當今的硬件設計中，我們會用到很多的器件，而且我們經常需要把不同的器件連接起來。如果器件之間的接口和控制信號的電壓不同，我們就需要用到電平轉換芯片。下面介紹TI的三種不同系列的雙向電平轉換芯片。
雙向電平轉換的意思就是這個芯片可以根據控制信號的方向自動調整電平轉換。當然與之對應的是單向電平轉換，他就需要一個人為控制電平的轉換方向。
電平轉換芯片在多主多從的協議中經常用到，比如說IIC 和SMbus總線。之所以使用自動 雙向電壓轉換器， 是因為它們 可以自動檢測 器件的發射方向， 并相應地更改方向。

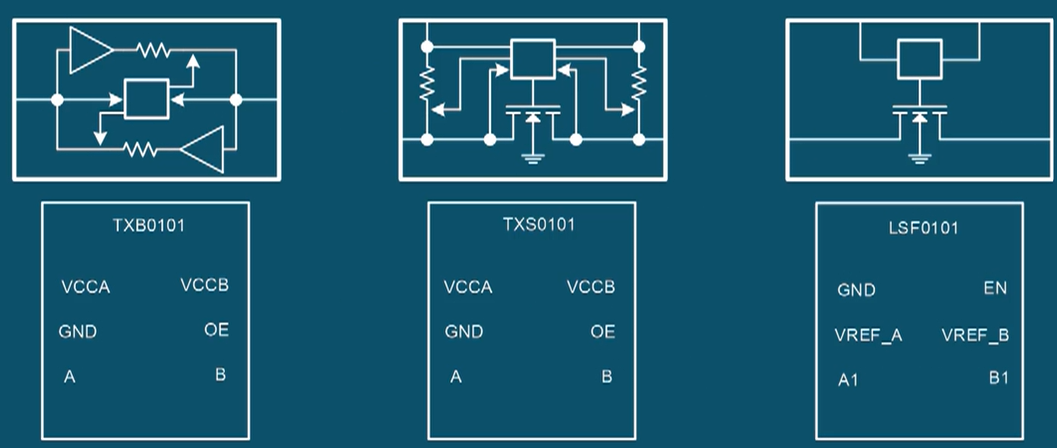

TI 的 三個自動雙向電壓 轉換器系列： TXB、TXS 和 LSF。從下圖可以看出，這三個系列的產品從復雜都簡單。TXB和TXS的管腳完全一樣，LSF稍有不同。
這三個系列都能在 雙向電壓電平轉換應用中 自動檢測方向。 LSF 系列的數據速率最高， 為 200 兆位/秒。 TXB 的數據速率居中。 TXS 通常用于速率較慢的應用。 LSF 和 TXS 都能靈活地用于開漏和推挽接口。 TXB 只能與推挽 驅動器配合使用。 LSF 利用基于開關的無源信號。 TXS 與 LSF 類似， 但增加了電路來提高信號完整性。 TXB 類似于緩沖器， 具有出色的信號完整性。
對于應用來說，比如說IIC，就不能用TXB來轉換電平，而只能選擇TXS或者LSF系列。

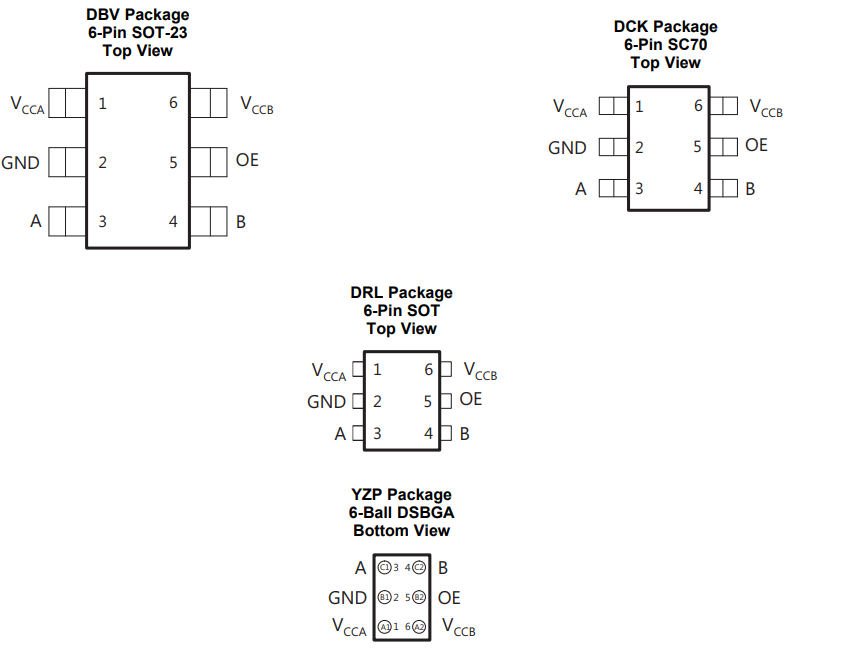

對于同一個產品來說，芯片的封裝形式還是很多的，可以很好地應用于各種場合的應用。
|
