引言

內置電池便攜式音箱續航時間是重要的考量指標。而現在輸出功率越做越大，因?yàn)楣β适潜ＷC音質效果的重要前提。功率越大，音頻功放供電電壓就要越高，藍牙音箱的鋰電池和廣場舞拉桿音箱的鉛酸電池，直供輸出功率有限，所以要提升輸出功率，現在通用的做法是電池升壓后再給功放芯片供電。

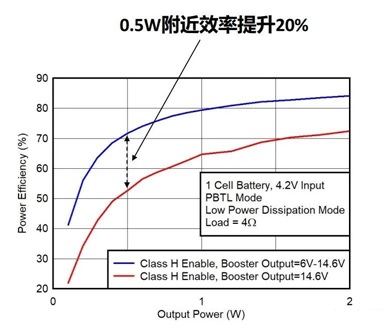

這里重點介紹的就是CLASS H的顯著作用。CLASS H就是根據音樂信號動態調整升壓。傳統的方式是DCDC升壓到一個固定電壓，比如15V，從電池電壓升壓到15V，升壓芯片的壓力會比較大，就像跨臺階一樣，跨的越大壓力越大，效率會大幅降低，從而帶來的發熱量大幅增加。這種傳統固定升壓的方案，使得這種DCDC壓力得不到釋放，不管音樂信號平均幅度是多小，升壓芯片都要維持低效率狀態，發熱量也得不到降低。音頻功放也是面臨一樣的挑戰，傳統方案不管音樂信號大小，功放的電源都是固定高電壓，輸出PWM波形的高電平就是高電壓。同樣輸出1W，9V和18V供電效率差別還是很大的。CLASS H功能替代這種固定升壓的方案，必將成為新一代便攜式產品的趨勢。

深圳市永阜康科技有限公司現在大力推廣具備動態調整升壓CLASS H功能的D類功放芯片系列-ACM31XX系列,功率覆蓋單聲道10W-100W、雙聲道2*10W-2*50W，供電滿足1-5串鋰電池及鉛酸電池的應用，能夠保證足夠功率輸出及音質體驗的前提下，極大延長電池的續航時間。

產品選型及參數如下表：

說明一：ACM3108/ACM3128管腳兼容；

說明二：雙聲道功放芯片系列，支持PBTL模式驅動單聲道；

說明三：Rdson越小，驅動能力越強，效率越高；

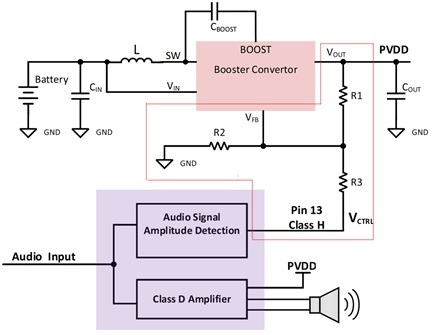

ACM31XX系列音頻功放內置動態升壓檢測功能，通過GlassH管腳輸出對外接DC-DC升壓IC的FB腳控制信號。實現信號大小智能跟蹤，動態升壓，達到明顯提高效率的效果。以下應用說明：

步驟如下：

1. 按照要求的輸出功率，電池能提供的電流大小，確定升壓輸出最大值（VOUTH）。2. 按照電池最高電壓以及DC-DC的PWM占空比，確定升壓輸出最小值（VOUTL），一般比電池充滿電壓高0.6V以上即可。

3. 按照DC-DC升壓IC的FB分壓電阻取值范圍，先取FB管腳下拉電阻R2。

4. 根據VOUTH,VOUTL,R2，VFB（升壓IC參考電壓），Vctrl（固定3.5V）輸入

自動計算另外兩電阻R1,R3匹配的電阻值，下表為典型值。

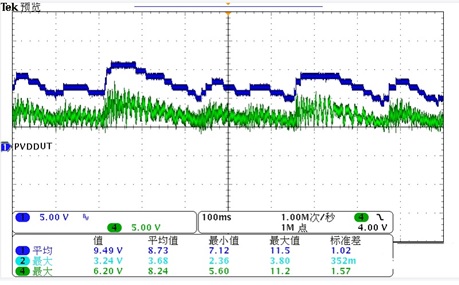

下圖來展示一下ACM3108，在CLASS H功能下，PVDD的變化。下圖藍色是DCDC的PVDD，綠色是音頻輸出信號。

隨著音樂信號的變化，PVDD能實時調整，并且留有一定的余量，保障了音質。ACM3108/ACM3128/ACM3129都帶有ClassH功能。這個功能可以通過管腳pin13,去控制DCDC升壓芯片的FB腳，從而控制DCDC電壓。

動態升壓既能保證了瞬態大功率的動態范圍，又能降低整機功耗，是比較理想的綜合方案。

ACM3129應用說明

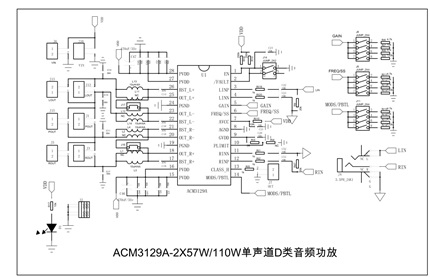

ACM3129A DEMO原理圖

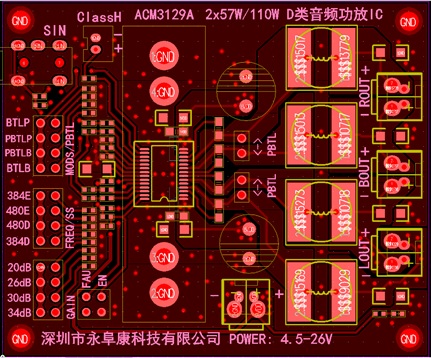

ACM3129A DEMO頂層布線圖

ACM3129A DEMO底層布線圖

ACM3129A DEMO貼片圖

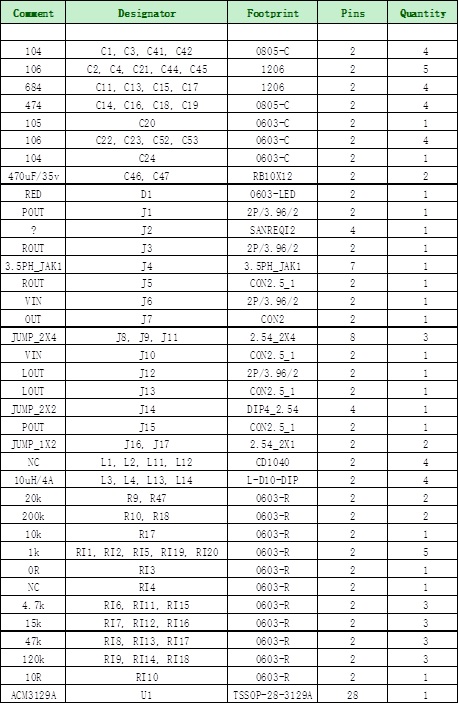

ACM3129A DEMO BOM表

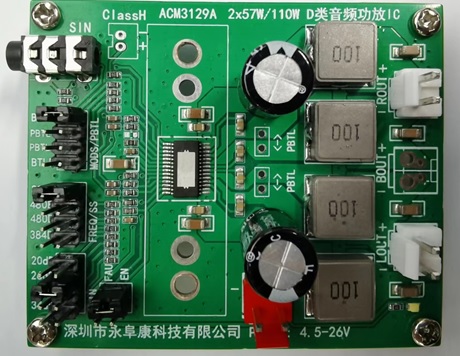

ACM3129A DEMO實物圖

ACM3108/ACM3128應用說明

ACM3108_ACM3128  DEMO原理圖

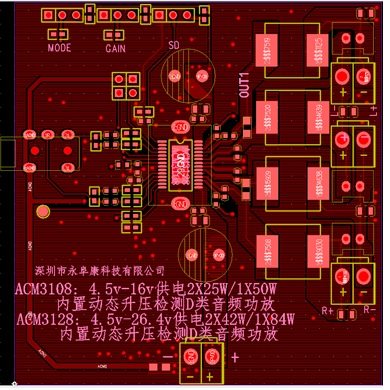

ACM3108_ACM3128  DEMO頂層布線圖

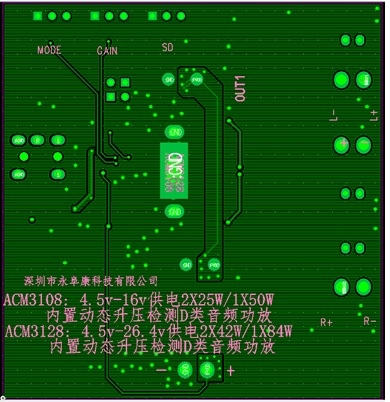

ACM3108_ACM3128  DEMO底層布線圖

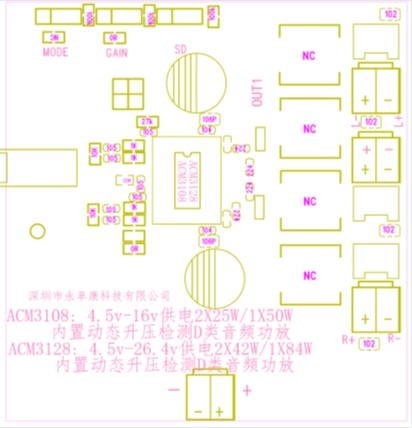

ACM3108_ACM3128  DEMO貼片圖

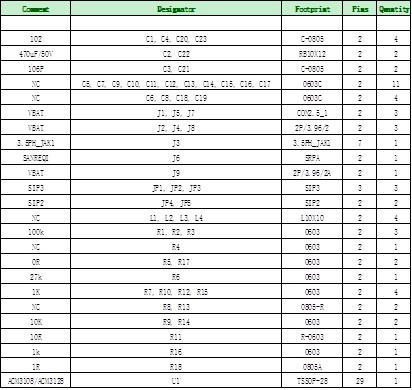

ACM3108_ACM3128  DEMO BOM

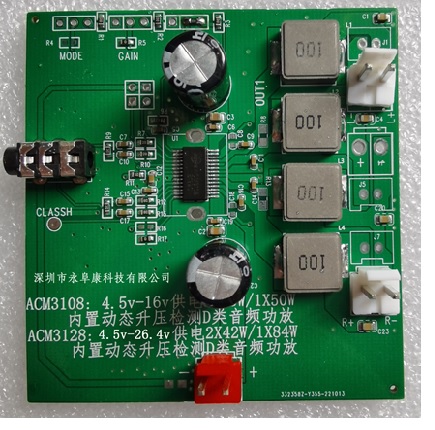

ACM3108_ACM3128  DEMO實物圖
